Etapa 0: La fase más temprana del incendio

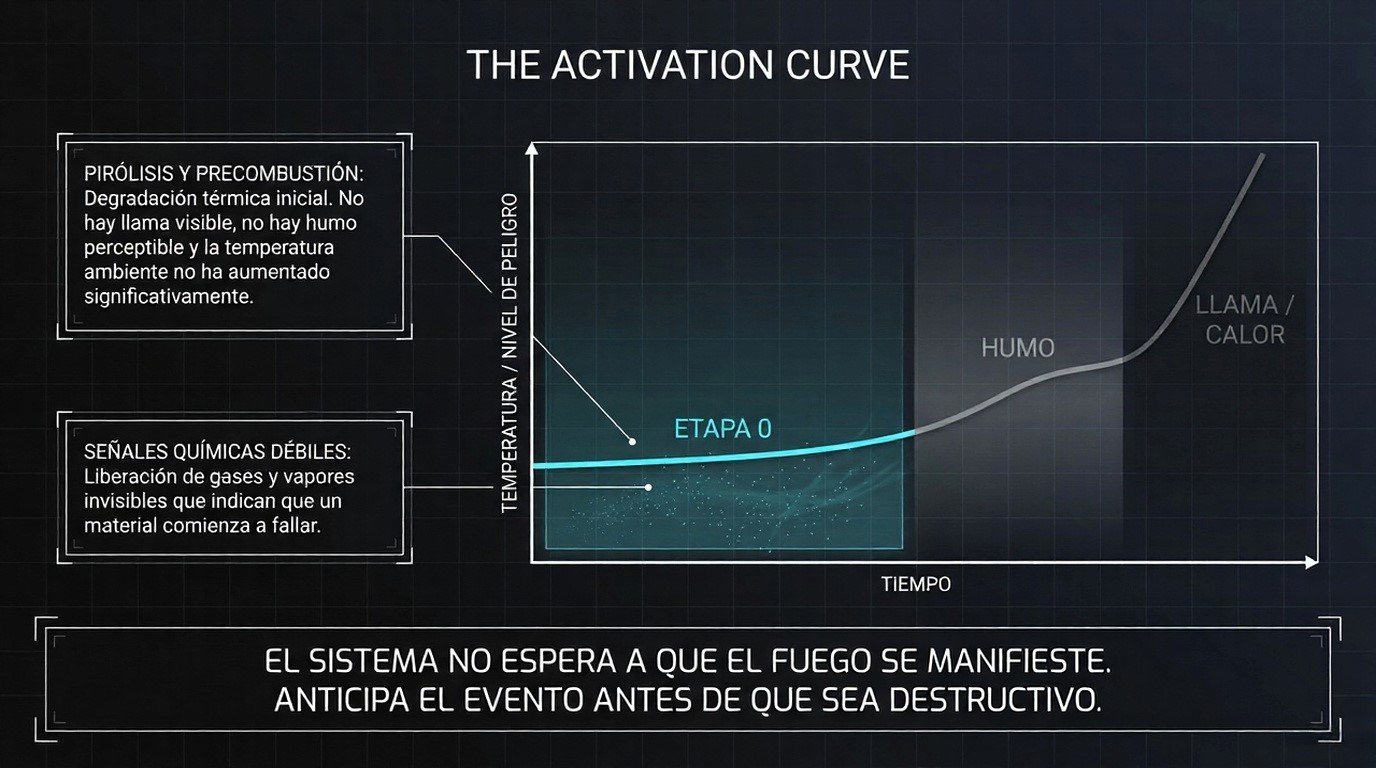

La detección de gases representa una de las formas más tempranas de identificar un posible incendio. En esta etapa todavía no se está detectando fuego en el sentido clásico del término. No hay llama visible, no necesariamente hay humo perceptible y la temperatura ambiente puede no haber aumentado de manera significativa. Lo que se intenta detectar es algo previo: la degradación térmica de un material que comienza a calentarse y libera subproductos químicos al ambiente.
Esta fase se asocia con la precombustión o pirólisis. Cuando un material se somete a calor, puede empezar a descomponerse antes de arder abiertamente. Durante ese proceso se liberan gases y vapores que, aunque muchas veces son invisibles para las personas, pueden ser detectados mediante sensores adecuados. Por eso, la detección de gases es especialmente valiosa en aplicaciones donde se busca anticipar el incendio antes de que se convierta en un evento visible o destructivo.

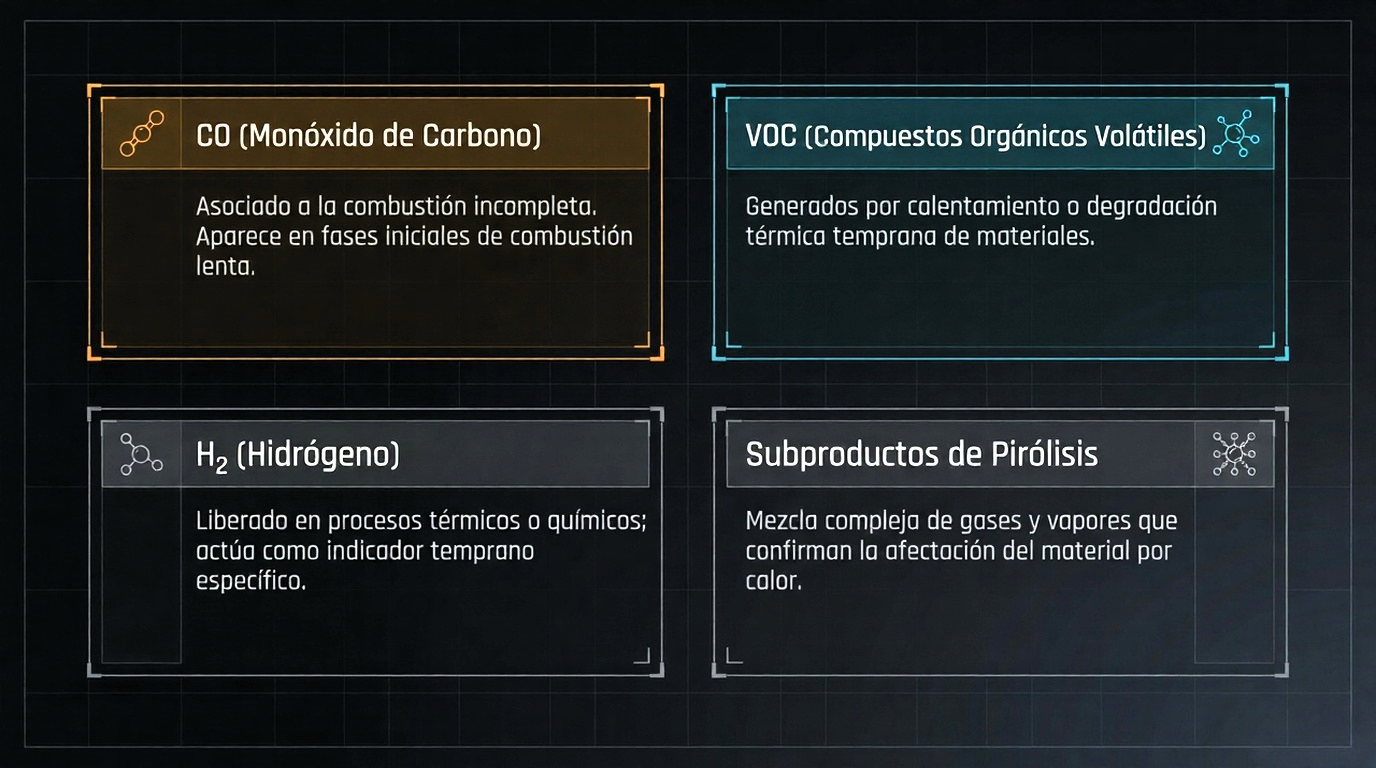

Entre los gases y compuestos que pueden aparecer en esta etapa se encuentran el monóxido de carbono, el hidrógeno, ciertos compuestos orgánicos volátiles y otros subproductos propios de la descomposición térmica de los materiales.
| Compuesto detectado | Descripción general | Relevancia en detección temprana |
|---|---|---|
| CO, monóxido de carbono | Gas asociado a combustión incompleta | Puede aparecer en fases iniciales de combustión lenta |
| H₂, hidrógeno | Gas que puede liberarse en ciertos procesos térmicos o químicos | Puede servir como indicador temprano en algunos escenarios |
| VOC | Compuestos orgánicos volátiles | Pueden generarse por calentamiento o degradación de materiales |
| Subproductos de pirólisis | Mezcla de gases y vapores liberados por descomposición térmica | Indican que el material está siendo afectado por calor |
La importancia de esta etapa está en que el sistema no espera a que el fuego se manifieste de forma evidente. En lugar de reaccionar ante humo, llama o calor elevado, intenta reconocer señales químicas débiles que indican que algo está comenzando a fallar.
Sensores electroquímicos para detección de CO
Uno de los sensores más utilizados para la detección de monóxido de carbono es el sensor electroquímico. Su principio de funcionamiento se basa en una reacción química controlada dentro del propio sensor. Cuando el gas objetivo entra en contacto con los electrodos y el electrolito interno, se produce una reacción que genera una corriente eléctrica proporcional a la concentración del gas.
Desde el punto de vista electrónico, la señal generada por este tipo de sensor suele ser muy pequeña, normalmente del orden de los microamperios. Por esa razón, no puede utilizarse directamente sin un circuito de acondicionamiento. Es necesario amplificar la señal, filtrarla y convertirla en una magnitud que pueda ser interpretada por una central, un microcontrolador o un sistema de adquisición de datos.
La ventaja principal de los sensores electroquímicos es su buena selectividad. Esto significa que pueden diseñarse para responder de forma preferente a un gas específico, como el CO. También ofrecen buena estabilidad y precisión, lo que los hace adecuados para aplicaciones donde se requiere una medición confiable y relativamente temprana.
Sin embargo, tienen una limitación importante: su vida útil es finita. El sensor contiene elementos químicos internos que se degradan con el tiempo, aun cuando no esté expuesto constantemente al gas. Por ese motivo, deben considerarse los intervalos de reemplazo recomendados por el fabricante y las condiciones ambientales de operación.
| Característica | Sensor electroquímico |
|---|---|
| Magnitud medida | Corriente eléctrica generada por reacción química |
| Nivel de señal | Muy bajo, típicamente en microamperios |
| Electrónica requerida | Amplificación, filtrado y compensación |
| Ventaja principal | Buena precisión y selectividad |
| Limitación principal | Vida útil limitada |
En sistemas de detección temprana, este tipo de sensor puede aportar información muy valiosa, especialmente cuando se busca identificar combustiones lentas o procesos de degradación térmica que generan monóxido de carbono antes de que exista llama abierta.
Sensores MOS de óxido metálico
Otra tecnología ampliamente utilizada para detectar gases es la basada en sensores MOS, o sensores de óxido metálico semiconductor. Su principio de funcionamiento es diferente al de los sensores electroquímicos. En este caso, el sensor posee un material semiconductor cuya resistencia eléctrica cambia cuando entra en contacto con determinados gases.
Desde el punto de vista electrónico, el sistema no mide una corriente generada por una reacción química, sino una variación resistiva. Esa variación se convierte luego en una señal eléctrica interpretable mediante divisores de tensión, etapas de lectura analógica, conversores A/D y algoritmos de compensación.
Una característica importante de los sensores MOS es que suelen necesitar calentamiento interno. El elemento sensor debe operar a una temperatura determinada para que la interacción entre el gas y la superficie del semiconductor sea efectiva. Esto implica mayor consumo energético que otras tecnologías y también un tiempo de estabilización antes de obtener mediciones confiables.
La principal ventaja de los sensores MOS es su robustez y su capacidad para detectar una amplia variedad de gases. Pueden responder ante VOC, hidrógeno, monóxido de carbono y otros compuestos presentes en procesos de degradación térmica. Esto los hace interesantes para sistemas que buscan detectar cambios generales en la composición del aire.
No obstante, esa misma amplitud de respuesta también es una limitación. Los sensores MOS suelen ser poco selectivos. Pueden reaccionar ante muchos gases distintos, lo que dificulta saber con precisión qué compuesto está presente. Además, son sensibles a variaciones de humedad y temperatura, factores que pueden modificar la lectura y generar desviaciones si no se aplican correcciones adecuadas.
| Característica | Sensor MOS |
|---|---|
| Magnitud medida | Cambio de resistencia eléctrica |
| Principio físico | Variación de conductividad en un semiconductor |
| Electrónica requerida | Lectura resistiva, calentamiento y compensación |
| Ventaja principal | Detecta una amplia gama de gases |
| Limitación principal | Baja selectividad y sensibilidad ambiental |
En aplicaciones prácticas, los sensores MOS pueden ser útiles como indicadores generales de presencia de gases o vapores anómalos, pero requieren un diseño cuidadoso si se pretende utilizarlos para detección confiable de incendio incipiente. La compensación por temperatura y humedad, la calibración y el análisis de tendencias suelen ser tan importantes como el sensor en sí mismo.

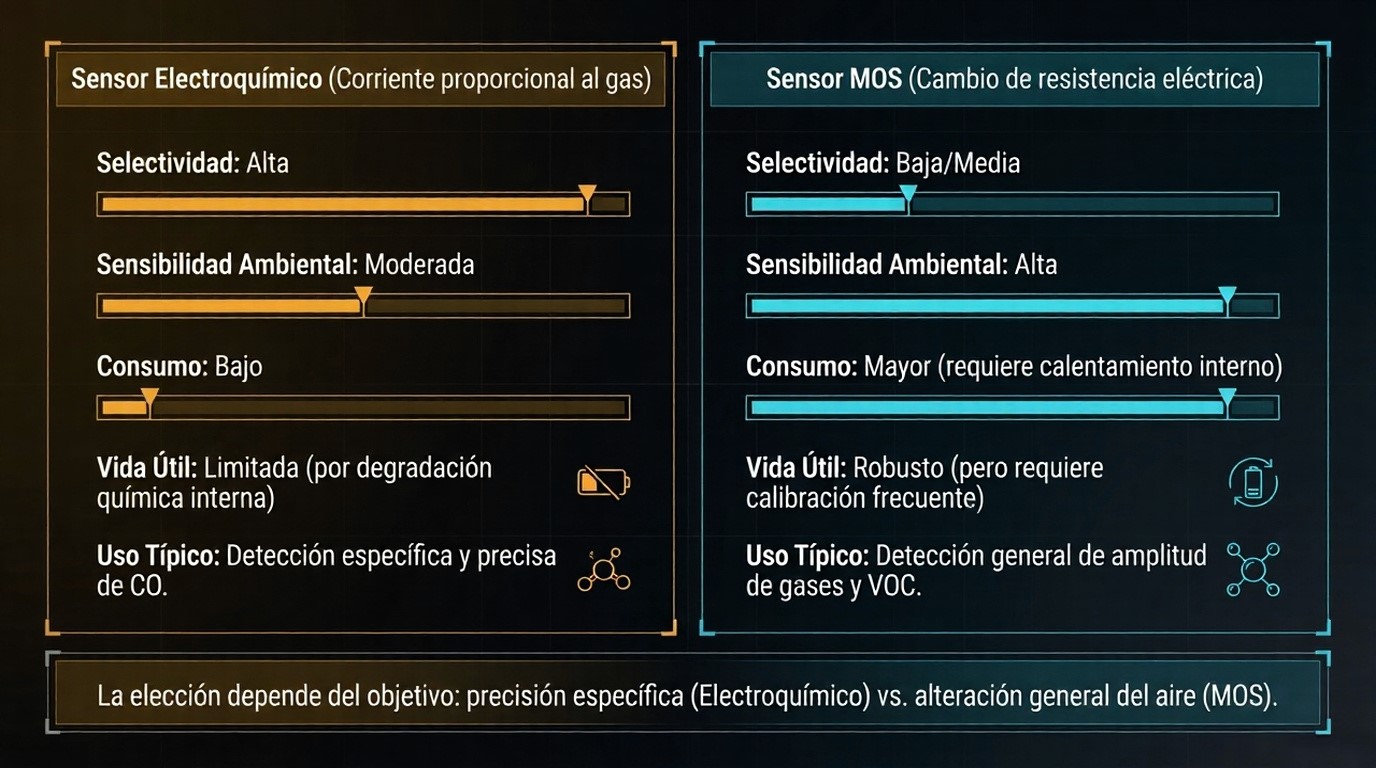

Comparación entre sensores electroquímicos y MOS
Aunque ambas tecnologías pueden utilizarse para detectar gases asociados a etapas tempranas de un incendio, su comportamiento es diferente. Los sensores electroquímicos suelen ser más adecuados cuando se necesita medir un gas concreto con mayor selectividad, como el monóxido de carbono. Los sensores MOS, en cambio, son más generales y pueden detectar una variedad más amplia de compuestos, aunque con menor precisión específica.
| Criterio | Electroquímico | MOS |
|---|---|---|
| Tipo de señal | Corriente proporcional al gas | Cambio de resistencia |
| Selectividad | Alta | Baja a media |
| Sensibilidad a humedad y temperatura | Moderada | Alta |
| Consumo | Bajo | Mayor, por calentamiento interno |
| Vida útil | Limitada por química interna | Generalmente robusto, pero requiere calibración |
| Uso típico | Detección específica de CO | Detección general de gases y VOC |
La elección entre una tecnología y otra depende del objetivo del sistema. Si se busca detectar específicamente CO en una etapa temprana, el sensor electroquímico suele ser una opción más precisa. Si se busca reconocer una alteración general del aire producida por calentamiento de materiales, un sensor MOS puede aportar información útil, especialmente combinado con otros sensores.

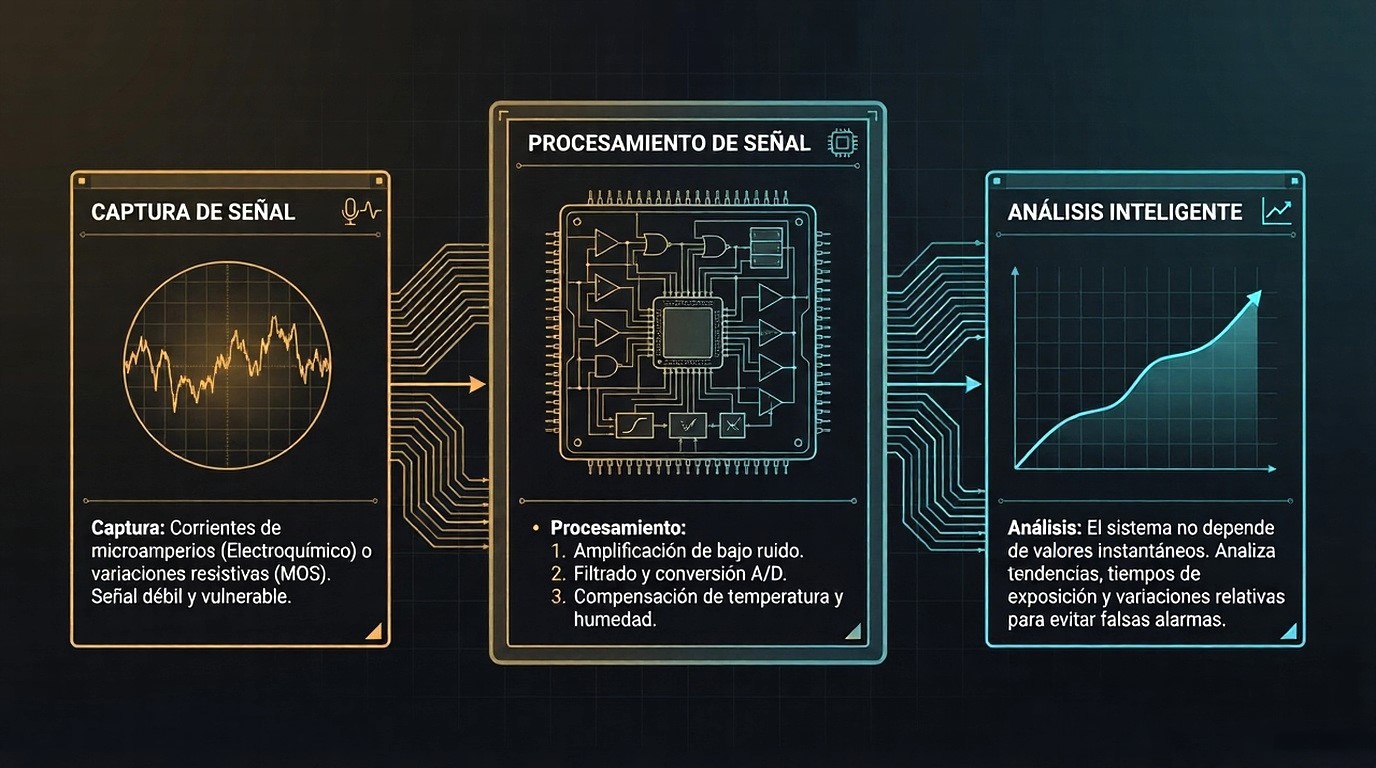

El rol de la electrónica de acondicionamiento
En la detección de gases, el sensor por sí solo no es suficiente. La calidad de la electrónica asociada determina en gran medida la utilidad de la medición. Una señal débil, inestable o mal compensada puede generar lecturas erráticas, falsas alarmas o falta de respuesta ante una condición real.
En sensores electroquímicos, el desafío principal está en medir corrientes muy pequeñas. Esto exige etapas de amplificación de bajo ruido, buena estabilidad, protección frente a interferencias y conversión analógica-digital adecuada. En sensores MOS, el desafío se concentra en medir cambios resistivos, controlar el calentador interno, compensar la temperatura y la humedad, y distinguir variaciones reales de gases frente a cambios normales del ambiente.
Por esta razón, los sistemas modernos no dependen únicamente del valor instantáneo de un sensor. También analizan tendencias, tiempos de exposición, variaciones relativas y correlación con otras variables. En detección temprana, muchas veces no importa solamente cuánto gas hay, sino cómo está cambiando la concentración en el tiempo.
Detección de gases como advertencia temprana
La detección de gases en etapa 0 debe interpretarse como una advertencia temprana, no como una confirmación visual de incendio. Su función es identificar una condición anormal antes de que el evento se transforme en humo visible, llama o calor elevado.
Esto tiene un valor preventivo muy alto. En un tablero eléctrico, por ejemplo, detectar compuestos generados por aislamiento recalentado puede permitir intervenir antes de que se produzca una falla grave. En una sala técnica, detectar un cambio químico en el aire puede alertar sobre un componente que se está degradando. En un depósito, puede advertir sobre materiales sometidos a calentamiento anormal.
Sin embargo, esta ventaja también exige criterio. Como se trabaja con señales tempranas y a veces débiles, el sistema debe estar bien calibrado y correctamente adaptado al ambiente. De lo contrario, puede responder ante contaminantes no relacionados con fuego, vapores de limpieza, humedad, procesos industriales normales o variaciones ambientales.

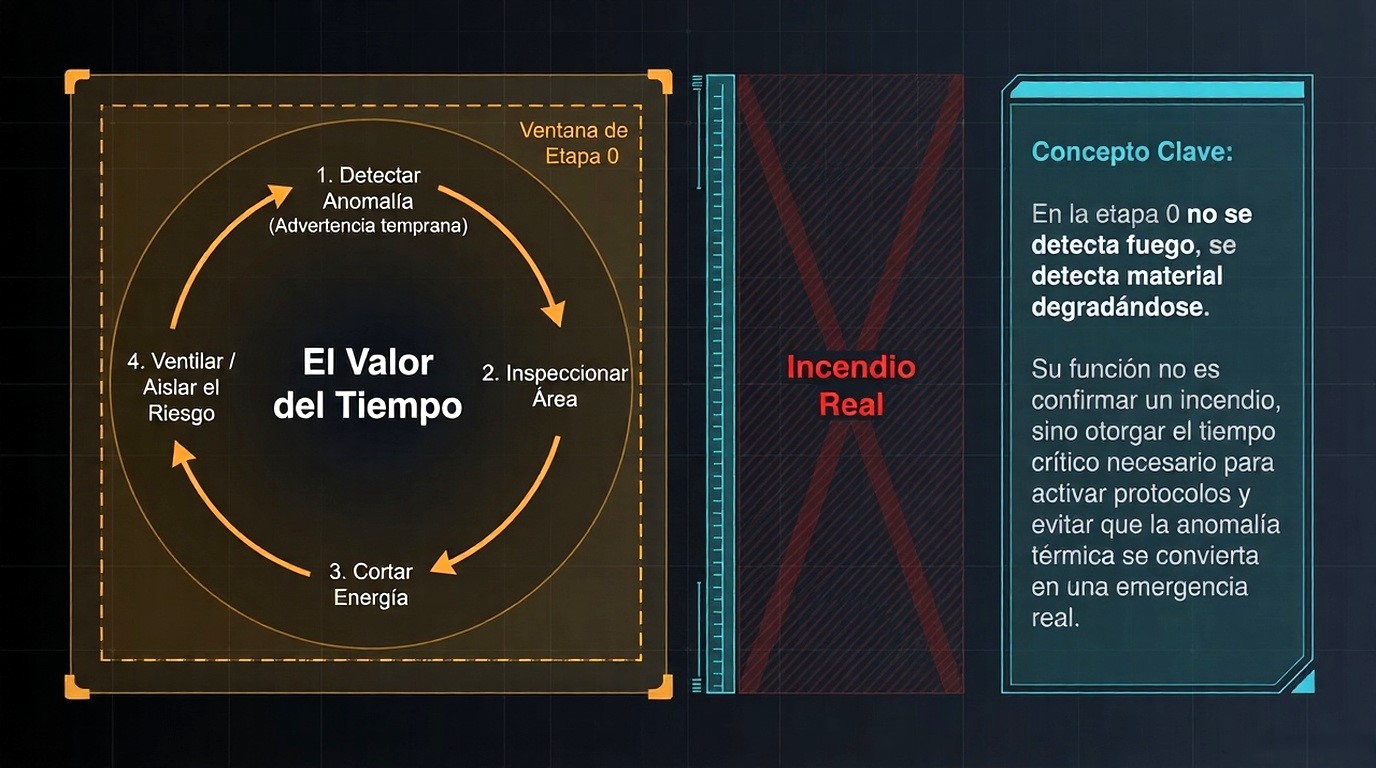

Concepto clave
En la etapa 0 no se detecta fuego en sentido estricto. Se detecta material calentándose, degradándose y liberando gases o vapores antes de que el incendio sea evidente.
Esa diferencia es fundamental. Un detector de llama espera ver la combustión. Un detector térmico espera sentir calor. Un detector de humo espera partículas visibles o aerosoles de combustión. En cambio, un sistema de detección de gases bien diseñado puede advertir que las condiciones previas al incendio ya están apareciendo.
Por eso, la detección de gases es una herramienta especialmente importante en estrategias de detección temprana. Su mayor valor está en ganar tiempo: tiempo para inspeccionar, cortar energía, ventilar, aislar el riesgo, activar protocolos o evitar que una anomalía térmica se convierta en un incendio real.
