Etapa 1: detección de humo y partículas en suspensión

Detección de humo y partículas en suspensión

La detección de humo corresponde a una etapa más avanzada que la detección de gases de precombustión, pero todavía puede considerarse una forma temprana de advertencia. En esta fase, el material ya no solo se está calentando o degradando químicamente: comienza a producir partículas visibles o semivisibles que quedan suspendidas en el aire. Esas partículas son lo que comúnmente llamamos humo.

Desde el punto de vista técnico, el humo no es una sustancia única. Es una mezcla compleja de partículas sólidas, microgotas líquidas, aerosoles, gases y residuos de combustión. Para la electrónica de detección, el aspecto más importante es que esas partículas interactúan con la luz. Pueden dispersarla, absorberla o reducir su intensidad. Esa interacción física es la base de los detectores ópticos modernos.

En esta etapa, el sistema todavía no necesita detectar llama ni temperaturas elevadas. Lo que identifica es la presencia de materia suspendida en el aire, generada por una combustión lenta o incipiente.

El humo visto desde la electrónica

Para una persona, el humo puede ser una mancha gris, una nube oscura o una pérdida de visibilidad. Para un sistema electrónico, en cambio, el humo es una alteración del medio óptico. El aire limpio tiene un determinado comportamiento frente a la luz; cuando aparecen partículas suspendidas, ese comportamiento cambia.

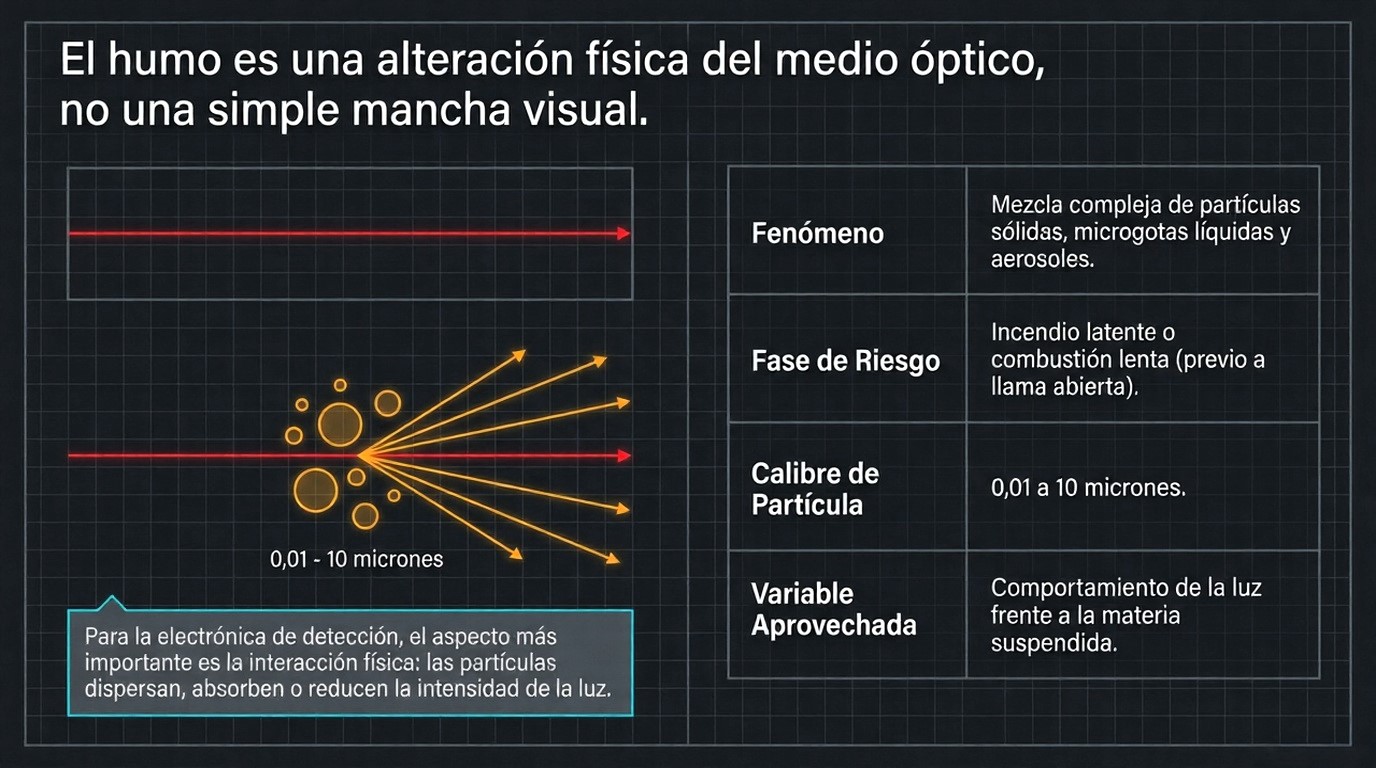

Las partículas de humo pueden dispersar la luz en distintas direcciones. También pueden absorber parte de esa luz o impedir que llegue con la misma intensidad a un receptor. Los detectores ópticos aprovechan estos efectos para convertir la presencia de humo en una señal eléctrica medible.

El tamaño de las partículas es un aspecto importante. En términos generales, las partículas generadas por combustiones lentas suelen ser más grandes y visibles que las generadas por algunos fuegos rápidos o de llama limpia. Esto explica por qué ciertos detectores responden mejor ante determinados tipos de incendio que ante otros. No todos los humos son iguales, y no todos los sensores ópticos reaccionan de la misma forma ante cada tipo de partícula.

Detectores ópticos por dispersión de luz

El detector fotoeléctrico por dispersión de luz es una de las tecnologías más utilizadas en detección moderna de incendios. Su principio de funcionamiento es relativamente simple, pero su implementación electrónica requiere precisión.

Dentro del detector hay una cámara óptica. En esa cámara se ubica una fuente de luz, normalmente un LED infrarrojo o visible, y un receptor óptico, que puede ser un fotodiodo o un fototransistor. En condiciones normales, con aire limpio, el diseño de la cámara impide que la luz emitida por el LED llegue directamente al receptor. Ambos componentes están ubicados de forma que no exista una línea directa de iluminación entre ellos.

Cuando entra humo en la cámara, las partículas suspendidas dispersan la luz. Parte de esa luz desviada llega al receptor óptico. El fotodiodo o fototransistor convierte esa energía luminosa en una señal eléctrica. Si la señal supera determinados umbrales, o si su evolución en el tiempo coincide con un patrón de incendio, el detector genera una condición de alarma.

La fortaleza de este método es que resulta especialmente eficaz en fuegos latentes o de combustión lenta, donde se generan partículas visibles antes de que exista una llama abierta importante. Por esa razón, los detectores fotoeléctricos son muy utilizados en viviendas, oficinas, edificios comerciales, salas técnicas y muchas aplicaciones generales de seguridad.

La señal eléctrica en un detector fotoeléctrico

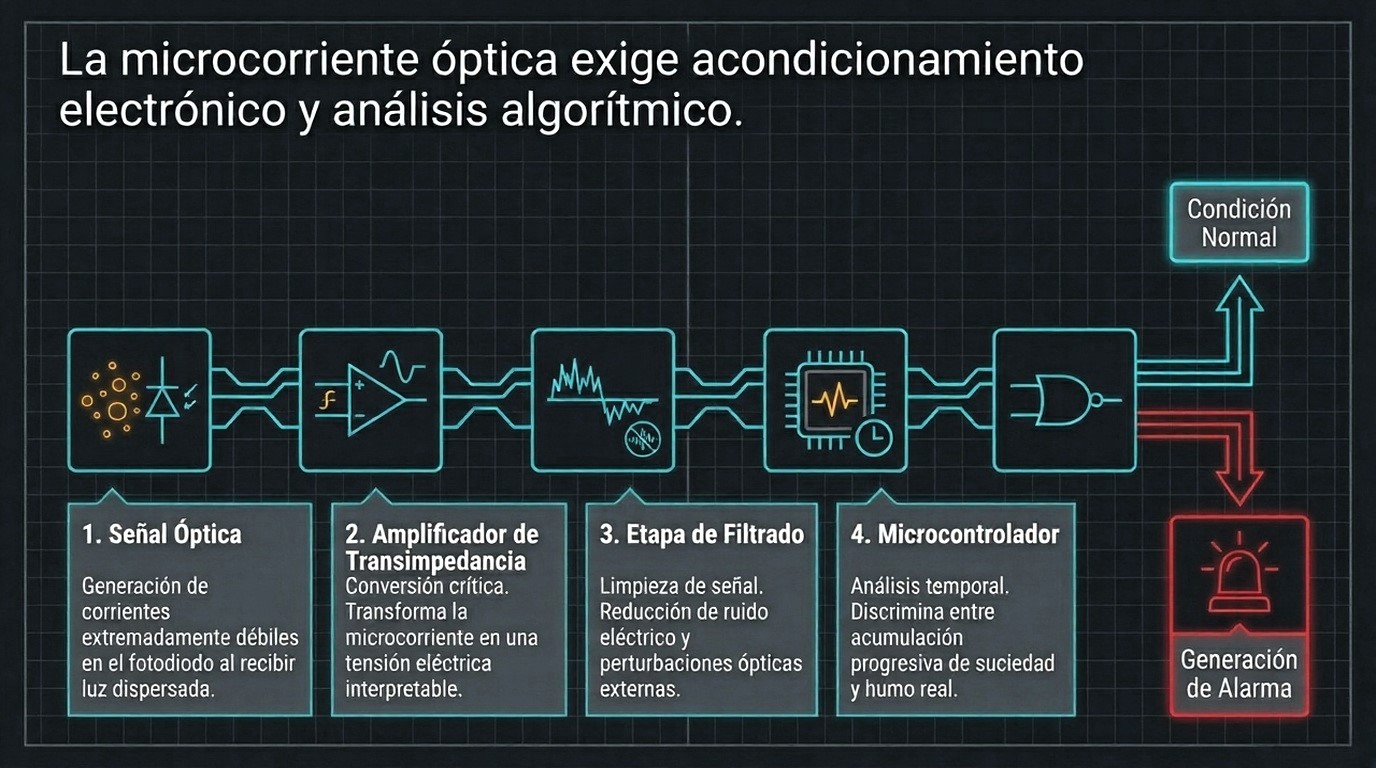

Aunque el principio físico parece sencillo, la señal que genera el receptor óptico suele ser muy pequeña. El fotodiodo puede producir corrientes débiles, que deben ser convertidas en tensión y amplificadas para poder ser procesadas. En muchos diseños se utilizan amplificadores de transimpedancia, especialmente cuando se trabaja con fotodiodos.

Un amplificador de transimpedancia convierte una corriente de entrada en una tensión de salida. Esto permite transformar la pequeña corriente generada por el fotodiodo en una señal eléctrica utilizable por el resto del circuito. Luego, esa señal puede ser filtrada, comparada, digitalizada o analizada por un microcontrolador.

El filtrado también es fundamental. Un detector óptico debe distinguir entre humo real y otras perturbaciones: polvo, insectos, condensación, luz externa, envejecimiento del LED, ruido eléctrico o variaciones ambientales. Por eso, la electrónica no se limita a medir un valor instantáneo. Normalmente aplica compensación, control de ganancia, análisis temporal y algoritmos para reducir falsas alarmas.

La detección moderna se basa tanto en el sensor óptico como en la interpretación electrónica de la señal. Dos detectores pueden utilizar un principio similar, pero ofrecer desempeños muy diferentes según la calidad de la cámara óptica, el diseño del circuito, el algoritmo de decisión y la compensación frente a contaminación.

Detección por oscurecimiento o barrera óptica

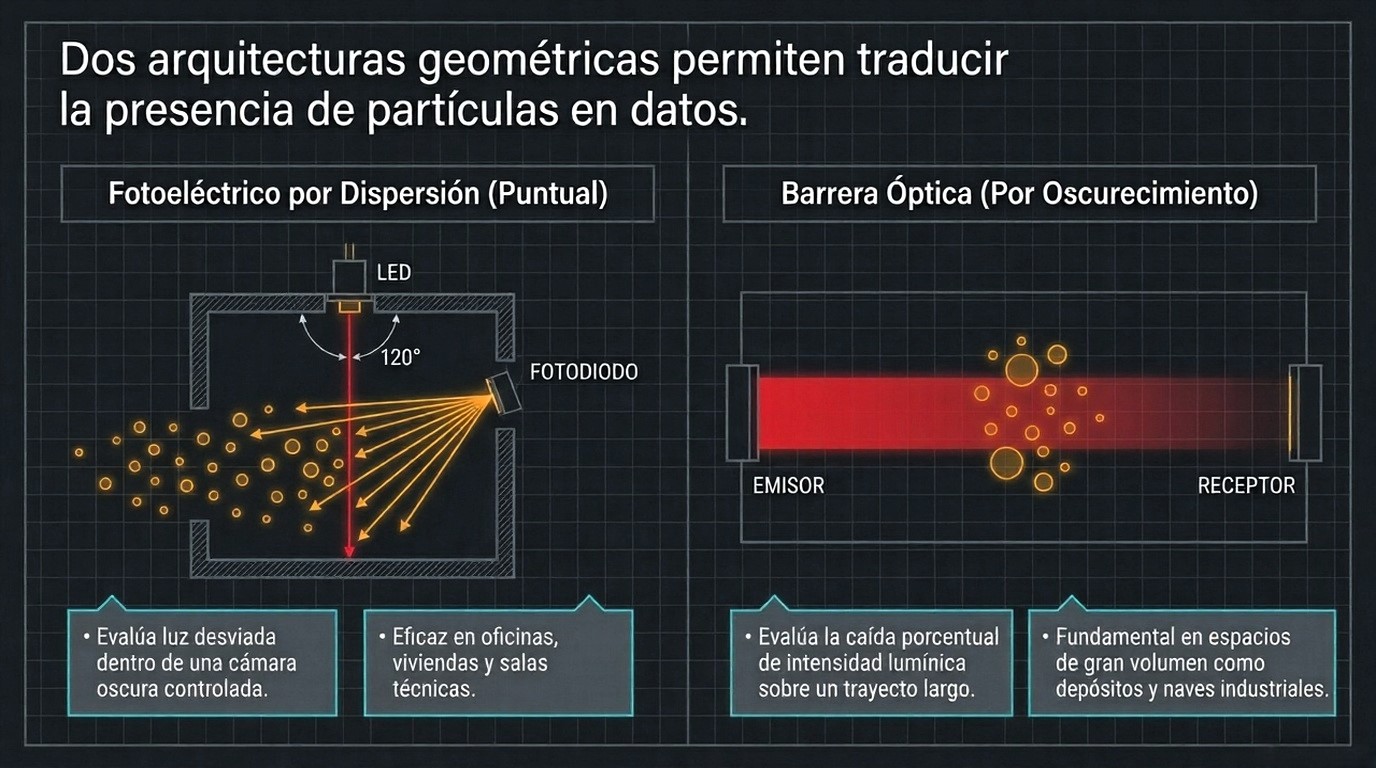

Otra forma de detectar humo es medir la reducción de luz entre un emisor y un receptor. Este principio se conoce como detección por oscurecimiento o barrera óptica. A diferencia del detector fotoeléctrico puntual, que mide luz dispersada dentro de una cámara, la barrera óptica mide cuánta luz deja de llegar al receptor cuando el humo se interpone en el trayecto.

El sistema suele estar compuesto por un emisor de luz y un receptor ubicados a distancia, o por una unidad emisora/receptora que utiliza un reflector en el extremo opuesto. En aire limpio, el receptor recibe una intensidad luminosa determinada. Cuando el humo atraviesa el haz, parte de la luz se absorbe o se dispersa, y la intensidad recibida disminuye. Si esa reducción supera un valor establecido, el sistema interpreta que hay presencia de humo.

Este método es especialmente útil en espacios grandes o de gran altura, donde instalar detectores puntuales en cantidad suficiente puede ser complejo o poco eficiente. Se utiliza habitualmente en depósitos, naves industriales, gimnasios, auditorios, centros logísticos, atrios y otros recintos amplios.

La barrera óptica tiene la ventaja de cubrir grandes volúmenes con menos dispositivos. Sin embargo, requiere una instalación cuidadosa. La alineación entre emisor y receptor es crítica, y el sistema puede verse afectado por polvo, vibraciones, obstrucciones, condensación o desajustes mecánicos. Por eso suele incorporar compensaciones automáticas y supervisión de pérdida gradual de señal.

Diferencia entre detectar humo y detectar calor

Una confusión frecuente es pensar que un detector de humo detecta “fuego” de forma directa. Técnicamente, no detecta la llama ni el calor. Detecta partículas suspendidas en el aire que son producto de una combustión o degradación térmica.

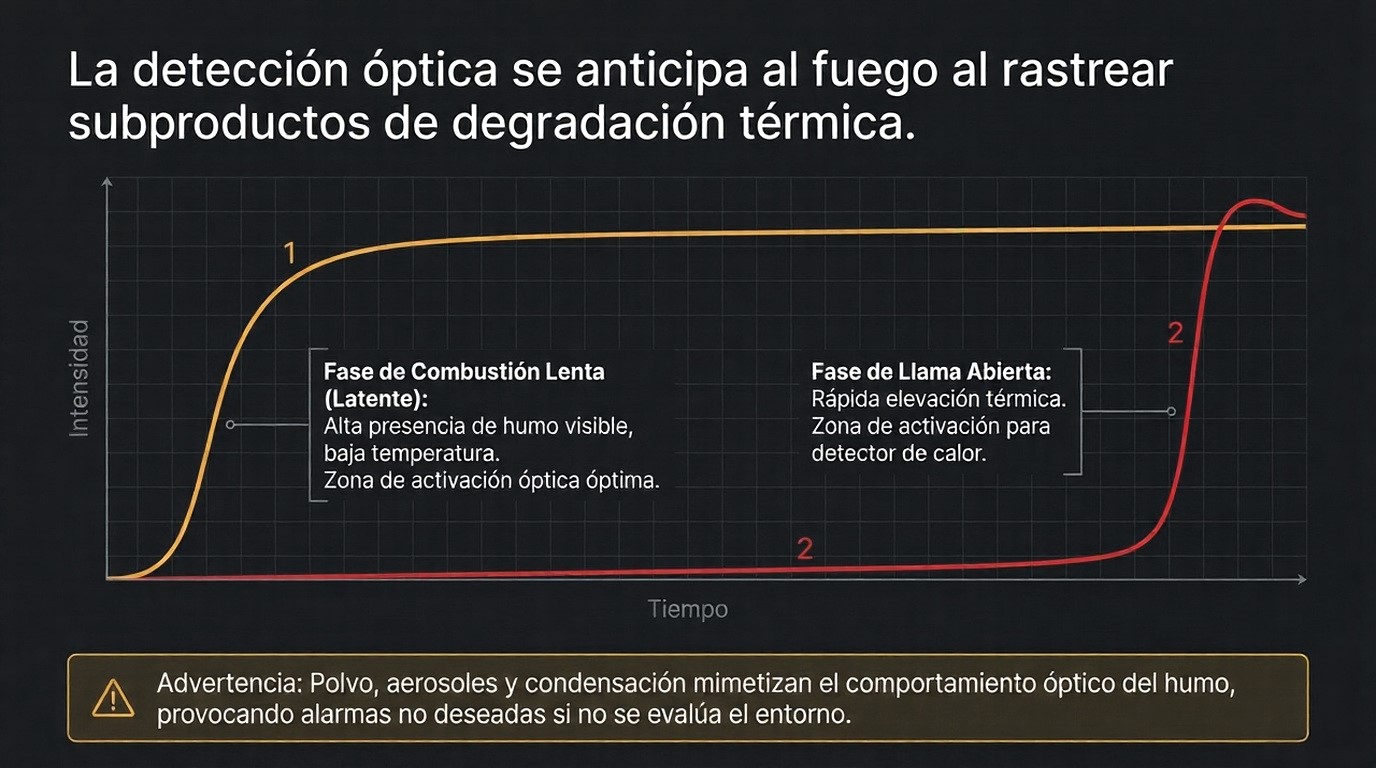

Esta diferencia es importante porque explica por qué un detector de humo puede activarse antes que un detector térmico. En un incendio latente, puede haber una producción significativa de humo con poca elevación de temperatura ambiente. En ese escenario, un detector térmico todavía no tiene suficiente estímulo para responder, mientras que un detector óptico sí puede hacerlo.

También explica por qué un detector de humo puede generar alarmas no deseadas en presencia de aerosoles que no provienen de un incendio. Polvo, vapor, humo de cocina, aerosoles químicos o condensación pueden interactuar con la luz de manera similar al humo real. La solución no es descartar la detección óptica, sino seleccionar correctamente la tecnología según el ambiente y aplicar criterios adecuados de instalación y mantenimiento.

Aplicaciones y criterios de uso

Los detectores ópticos de humo son una base fundamental en la detección moderna porque ofrecen una buena relación entre sensibilidad, costo, confiabilidad y capacidad de detección temprana. Son especialmente adecuados para fuegos latentes, donde el humo aparece antes que la llama o el calor significativo.

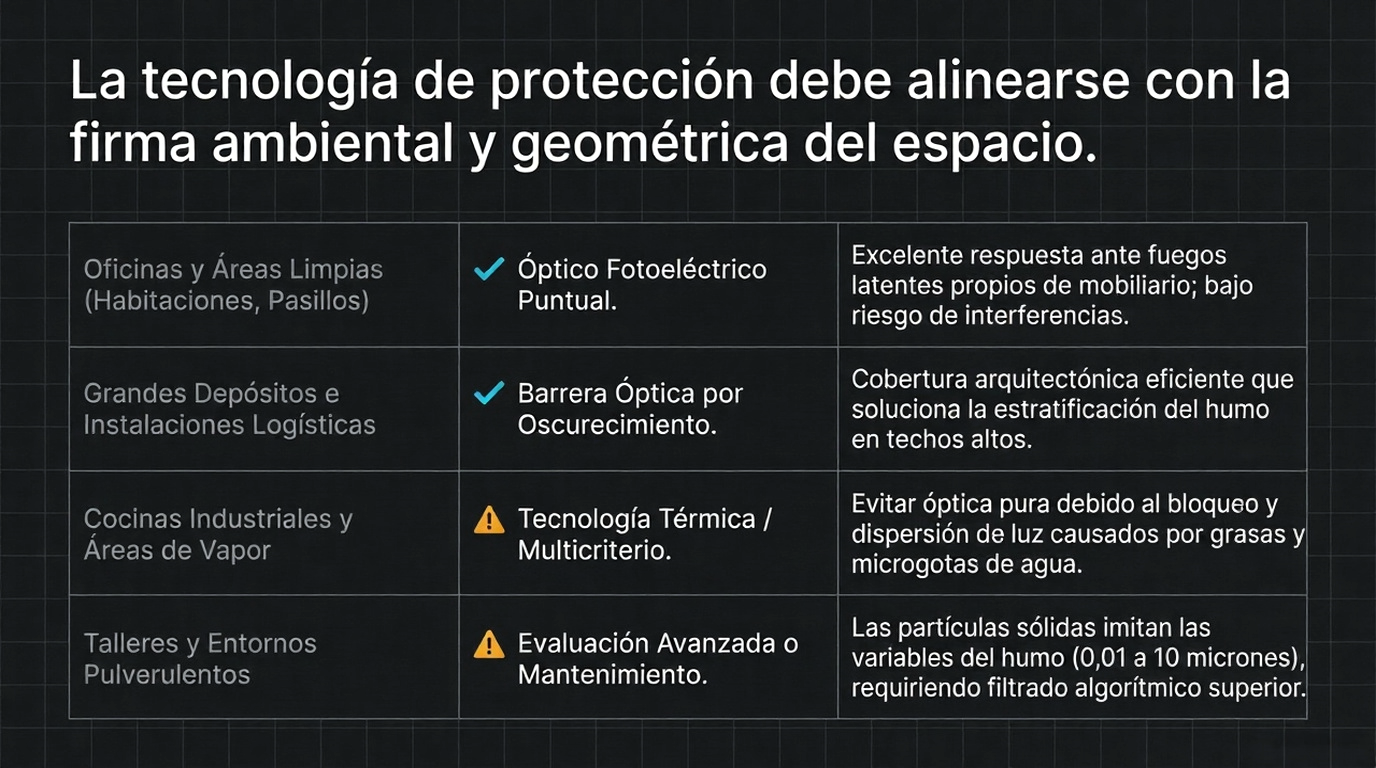

En áreas limpias y de ocupación normal, como oficinas, pasillos, habitaciones, salas de reunión o espacios administrativos, suelen ser una opción adecuada. En cambio, en ambientes con polvo, vapor, grasa, aerosoles o corrientes de aire intensas, deben evaluarse alternativas o configuraciones específicas. En algunos casos puede ser mejor utilizar detección térmica, detectores multisensoriales, sistemas por aspiración o barreras ópticas, según el riesgo y la geometría del lugar.

La elección correcta no depende solo del tipo de detector, sino del fenómeno dominante que se espera detectar. Si el riesgo principal es una combustión lenta con generación de humo, la detección óptica es especialmente valiosa. Si el ambiente produce partículas no relacionadas con incendio, es necesario adoptar medidas para evitar alarmas indebidas.

Concepto clave

En la etapa 1 se detecta humo, y el humo es materia suspendida en el aire. Desde el punto de vista electrónico, el sistema no está midiendo calor ni observando llamas. Está evaluando cómo las partículas de combustión modifican el comportamiento de la luz.

Ese concepto permite entender por qué los detectores fotoeléctricos son tan importantes en la detección moderna. Su capacidad para reconocer partículas generadas por combustión lenta los convierte en una herramienta eficaz para advertir incendios antes de que alcancen una fase de llama abierta o temperatura elevada.

La detección de humo es, por tanto, una detección indirecta del incendio. No identifica el fuego como imagen visible, sino sus productos físicos suspendidos en el aire. Bien seleccionada e instalada, esta tecnología puede ofrecer una advertencia temprana, confiable y adecuada para una gran cantidad de aplicaciones residenciales, comerciales e industriales.
