Detección de calor y detección de llama

Cuando un incendio llega a la etapa de llama abierta, el fenómeno ya dejó de ser únicamente una degradación térmica incipiente o una combustión lenta con generación de humo. En esta fase, el fuego está activo y libera energía de forma mucho más evidente. Esa energía se manifiesta principalmente de dos maneras: como aumento de temperatura y como radiación electromagnética emitida por la llama.

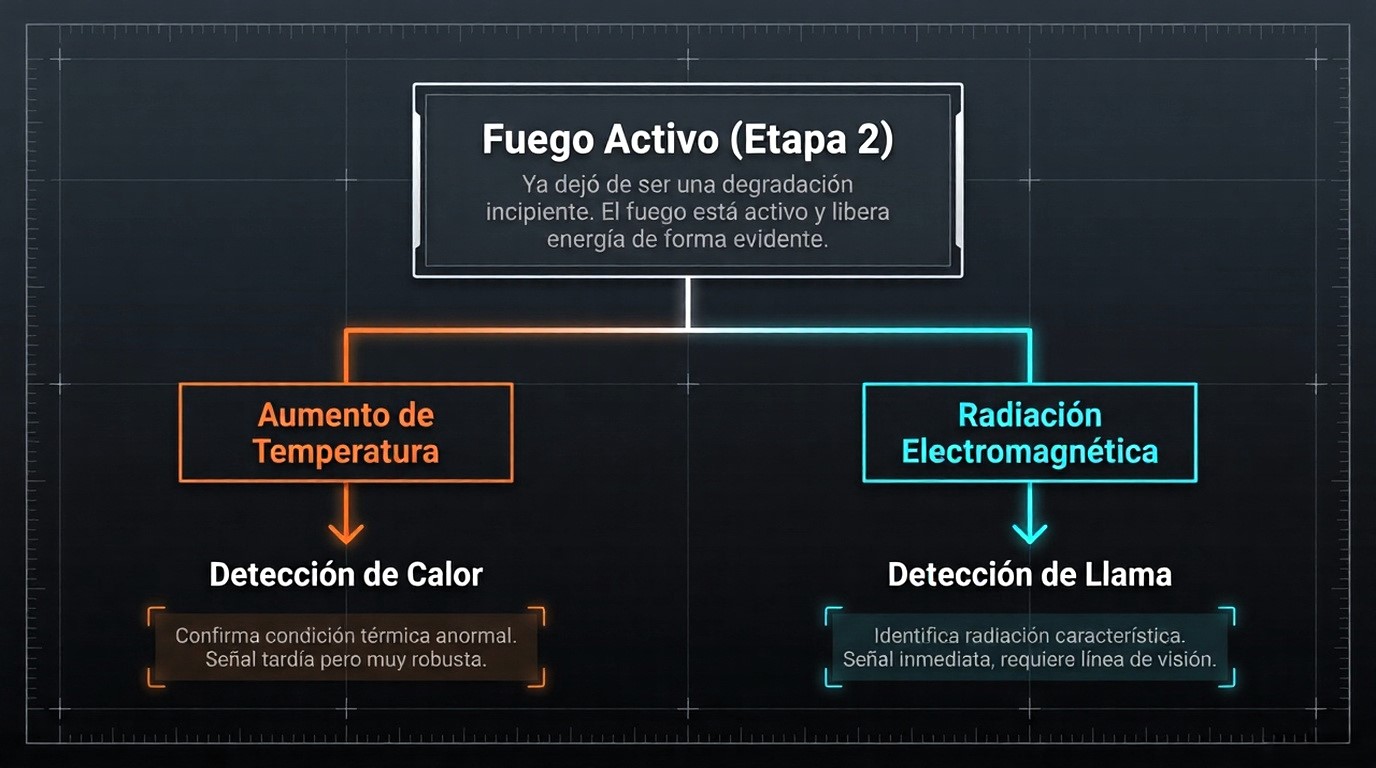

Por eso, dentro de la etapa 2 pueden analizarse dos grandes familias de detección: la detección de calor y la detección de llama. Ambas tecnologías trabajan sobre fenómenos diferentes. La primera mide temperatura o variaciones térmicas; la segunda identifica radiación característica de la combustión. En ambos casos, el incendio ya se encuentra en una fase más avanzada que las etapas de detección por gases o humo.

Detección de calor

La detección de calor es una de las formas más directas de confirmar que existe una condición térmica anormal. A diferencia del detector de humo, que interpreta partículas suspendidas, o del detector de gases, que reconoce subproductos químicos tempranos, el detector térmico responde cuando la temperatura alcanza determinado valor o cuando aumenta con una velocidad considerada peligrosa.

Esto significa que el calor suele ser una señal más tardía, pero también más robusta en ciertos ambientes. En lugares donde el humo, el polvo, el vapor o los aerosoles pueden generar falsas alarmas, la detección térmica puede ser una alternativa más confiable. Sin embargo, esa robustez tiene un costo: normalmente el detector térmico actúa cuando el incendio ya está activo y ha liberado suficiente energía para modificar la temperatura del entorno.

Detectores térmicos por temperatura fija

Un detector térmico de temperatura fija genera una alarma cuando el sensor alcanza un valor determinado. Ese umbral puede variar según la aplicación, el ambiente protegido y la normativa aplicable. El principio es simple: si la temperatura supera cierto punto, se interpreta que existe una condición de incendio o sobrecalentamiento severo.

La ventaja de este método es su estabilidad. No responde fácilmente ante pequeñas variaciones ambientales, polvo, humedad moderada o presencia de partículas. Por eso puede ser útil en cocinas, talleres, salas de máquinas, estacionamientos, depósitos con polvo o áreas donde un detector óptico podría generar falsas alarmas.

La limitación principal es que el incendio debe producir suficiente calor para elevar la temperatura del sensor hasta el umbral definido. En techos altos, ambientes ventilados o incendios incipientes, esto puede demorar. Por ese motivo, la detección térmica no suele ser la mejor opción cuando el objetivo es detectar el incendio en su fase más temprana.

Detectores térmicos por velocidad de aumento

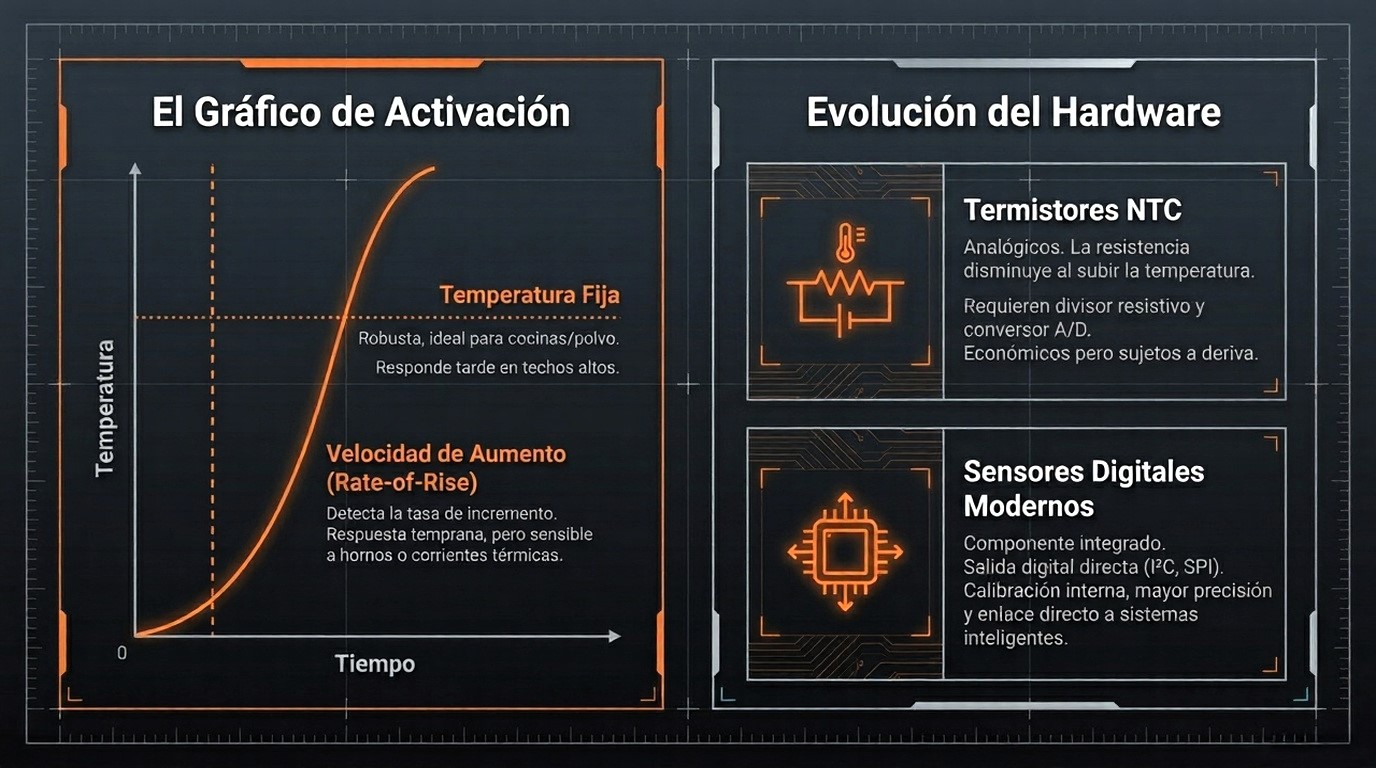

Además de medir una temperatura absoluta, muchos detectores térmicos evalúan la velocidad con la que aumenta la temperatura. Este principio se conoce como detección por tasa de incremento o rate-of-rise.

La lógica es que un incendio puede generar un aumento rápido de temperatura incluso antes de alcanzar un umbral fijo elevado. Si la temperatura sube demasiado rápido en un período corto, el detector puede interpretar que existe una condición anormal.

Este método permite una respuesta más temprana que la detección puramente fija en algunos escenarios. Sin embargo, debe estar bien ajustado para no responder ante variaciones térmicas normales del ambiente, como apertura de hornos, procesos industriales, corrientes de aire caliente o equipos que generan calor de forma habitual.

Base electrónica: termistores

Una de las bases electrónicas tradicionales para la detección de calor es el termistor. Un termistor es un componente cuya resistencia eléctrica varía con la temperatura. En muchos detectores se utilizan termistores NTC, en los que la resistencia disminuye cuando la temperatura aumenta.

Electrónicamente, este comportamiento permite construir circuitos simples y eficaces. El termistor puede formar parte de un divisor resistivo, donde el cambio de resistencia se convierte en un cambio de tensión. Esa tensión puede ser comparada contra un umbral mediante un comparador analógico, o puede ser leída por un conversor analógico-digital en un sistema con microcontrolador.

Para implementar detección por velocidad de aumento, el circuito o el software no se limita a leer la temperatura instantánea. También analiza cómo evoluciona esa lectura en el tiempo. Si el incremento térmico supera una pendiente determinada, el sistema puede generar una alarma aunque todavía no se haya alcanzado la temperatura máxima definida.

La ventaja de los termistores es que son económicos, compactos y suficientemente sensibles para muchas aplicaciones. Su desventaja es que pueden presentar deriva, tolerancias de fabricación y dependencia de la calibración del circuito. Por eso, en aplicaciones más exigentes, se incorporan compensaciones o sensores más precisos.

Sensores térmicos digitales modernos

Los sensores digitales modernos integran en un mismo componente el elemento sensible, la electrónica de acondicionamiento, la compensación interna y una salida digital. Esto simplifica el diseño del sistema y mejora la estabilidad de la medición.

A diferencia de un termistor básico, que requiere un circuito externo para interpretar la variación resistiva, un sensor digital entrega directamente una lectura procesada. Puede comunicarse mediante interfaces como I²C, SPI, 1-Wire u otros protocolos, dependiendo del diseño del equipo.

Su ventaja principal es la precisión y la reducción de deriva. Al incorporar compensación térmica interna y calibración de fábrica, ofrecen mediciones más consistentes. Esto resulta útil en sistemas direccionables, equipos inteligentes o soluciones donde se requiere diagnóstico, supervisión y registro de tendencias.

En detección de incendios, estos sensores pueden utilizarse para mejorar la estabilidad de la medición, reducir errores y facilitar diagnósticos. Aun así, el principio general se mantiene: se está detectando calor, y el calor indica que el incendio ya está activo o que existe una condición térmica significativa.

Concepto clave de la detección de calor

La detección de calor no suele ser la primera señal de un incendio. Para que un detector térmico responda, el fuego ya debe haber liberado suficiente energía como para elevar la temperatura del entorno o generar un incremento térmico rápido.

Por eso, el calor confirma una condición más avanzada. Es una señal fuerte, pero menos temprana que la presencia de gases de pirólisis o partículas de humo. Su valor está en la robustez y en su capacidad de operar en ambientes donde otras tecnologías pueden ser poco confiables.

En términos simples: la detección térmica no busca anticipar el incendio en su fase más incipiente, sino confirmar que existe una liberación de energía térmica relevante.

Detección de llama por radiación

La detección de llama trabaja sobre un principio completamente diferente. En lugar de medir partículas, gases o temperatura ambiente, identifica la energía radiada por la combustión. Una llama emite radiación electromagnética en distintas bandas del espectro, especialmente en el ultravioleta y el infrarrojo.

Esto permite detectar fuego abierto con gran velocidad. En muchos escenarios, un detector de llama puede responder más rápido que un detector de humo o calor, especialmente si el fuego se produce en un área abierta, con buena línea de visión y con combustibles que generan llama visible de forma inmediata.

Sin embargo, esta tecnología no es adecuada para todos los ambientes. Como depende de la radiación emitida por la llama, requiere que el detector “vea” el fuego. Si hay obstáculos, paredes, equipos, humo denso o geometrías complejas, la detección puede verse afectada.

Sensores UV

Los sensores ultravioleta detectan radiación UV emitida por la llama. Pueden utilizar tubos especiales, fotodiodos o dispositivos sensibles a rangos específicos del ultravioleta. Cuando reciben radiación dentro del rango esperado, generan una señal eléctrica que puede ser interpretada como presencia de llama.

Una de sus principales ventajas es la velocidad. La radiación UV puede detectarse prácticamente desde el momento en que aparece la llama, por lo que estos sensores son útiles en aplicaciones donde se requiere una respuesta inmediata.

Desde el punto de vista electrónico, algunos sensores UV generan pulsos eléctricos al detectar radiación. El circuito asociado debe contar esos pulsos, validar su frecuencia, filtrar interferencias y decidir si la señal corresponde a una llama real o a una fuente externa.

La limitación principal está en los falsos disparos. La radiación solar, procesos de soldadura, descargas eléctricas, arcos eléctricos u otras fuentes intensas de UV pueden afectar la detección si el sistema no está correctamente diseñado o instalado. Por eso, en aplicaciones exigentes, la detección UV suele combinarse con análisis temporal o con sensores IR para mejorar la confiabilidad.

Sensores IR

Los sensores infrarrojos detectan radiación emitida por la llama en bandas específicas del infrarrojo. Una de las referencias más importantes es la emisión alrededor de 4,3 μm, asociada al dióxido de carbono caliente generado durante la combustión.

A diferencia de una fuente térmica estática, una llama tiene un comportamiento dinámico. Su radiación varía en el tiempo, genera fluctuaciones y presenta un patrón de parpadeo característico. Los detectores IR modernos no se limitan a medir intensidad; también analizan la evolución temporal de la señal para diferenciar una llama real de otras fuentes de calor.

Electrónicamente, el sensor IR genera una señal analógica que debe ser amplificada, filtrada y procesada. El sistema puede evaluar la intensidad de la radiación, la frecuencia de parpadeo, la estabilidad de la señal y la coincidencia con patrones esperados de combustión.

Los sensores IR suelen ser más selectivos que los UV cuando se diseñan con filtros ópticos adecuados y análisis temporal. Por eso se utilizan ampliamente en entornos industriales, especialmente donde puede haber riesgo de fuego abierto rápido, combustibles líquidos, gases inflamables o procesos de alta energía.

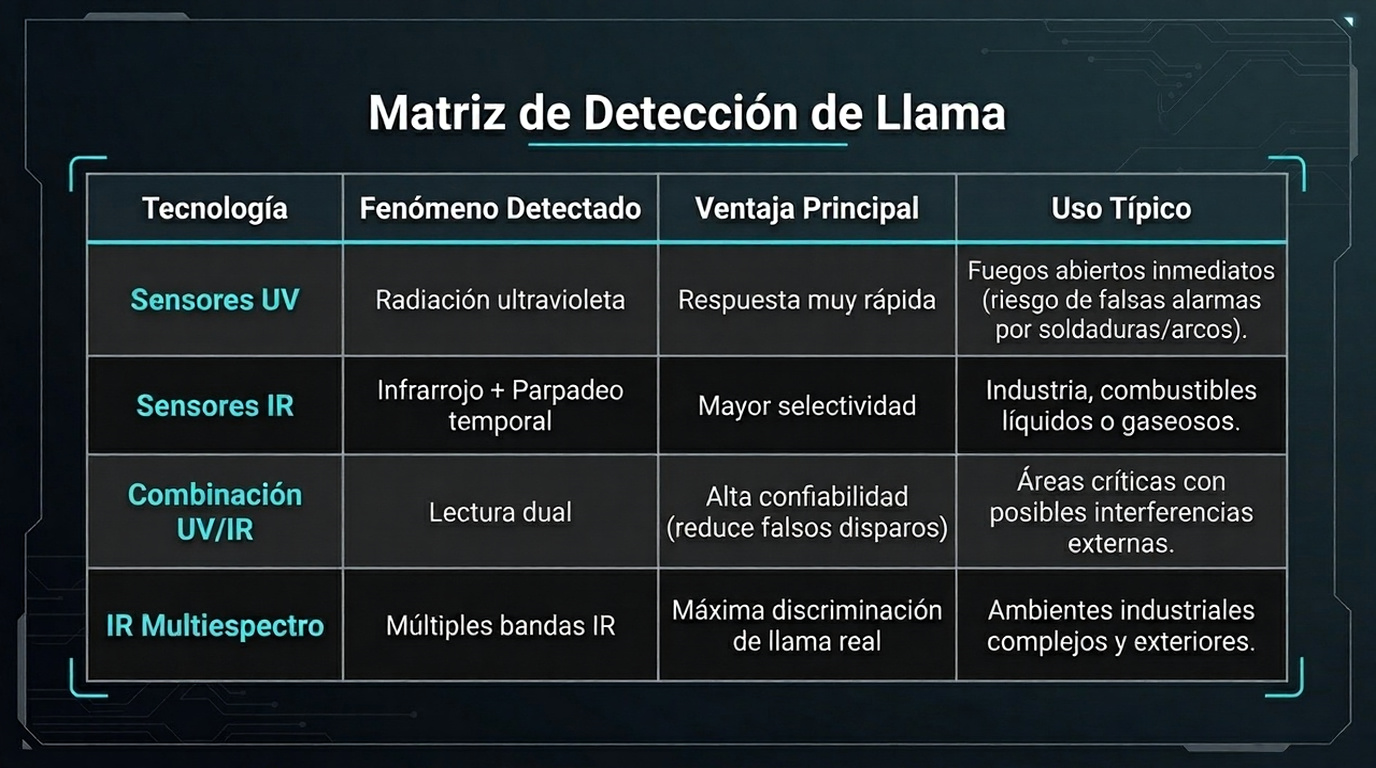

Detectores UV/IR e IR multiespectro

En aplicaciones críticas, muchas veces no se utiliza una sola banda de detección. Los detectores UV/IR combinan la lectura ultravioleta e infrarroja para mejorar la confiabilidad. La lógica es sencilla: si ambas bandas presentan señales compatibles con una llama, la probabilidad de falso disparo disminuye.

También existen detectores IR multiespectro, que analizan varias bandas infrarrojas simultáneamente. Esto permite comparar la radiación de la llama con otras fuentes de calor o iluminación, mejorando la discriminación. Son especialmente útiles en ambientes industriales complejos, exteriores, áreas con maquinaria caliente o lugares donde puede haber fuentes de interferencia.

Línea de visión y condiciones de instalación

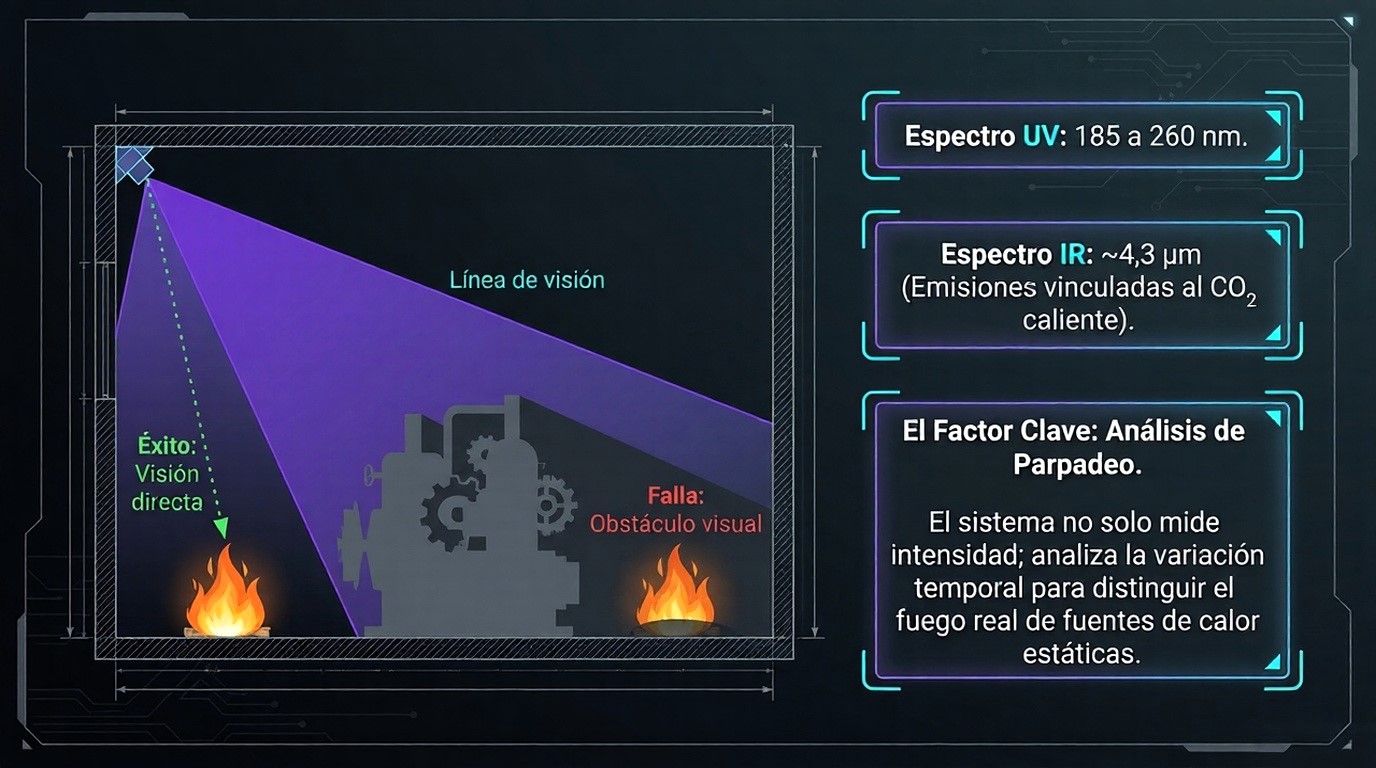

La detección de llama requiere una consideración que no es tan crítica en detectores de humo o calor: la línea de visión. El detector debe tener un campo visual adecuado hacia el área protegida. Si la llama queda oculta detrás de un equipo, una estructura, una estantería o una pared, la radiación puede no llegar al sensor.

También deben considerarse la distancia, el ángulo de cobertura, la suciedad en la ventana óptica, las fuentes de radiación cercanas y las condiciones ambientales. Un detector de llama mal orientado puede no ver el riesgo principal, mientras que uno expuesto a fuentes interferentes puede generar alarmas no deseadas.

Por eso, estos detectores requieren una etapa de diseño cuidadosa. No basta con instalarlos en el techo o en una pared de forma genérica. Debe analizarse qué combustible se protege, dónde puede originarse el fuego, qué obstáculos existen, cuál es el campo visual del sensor y qué interferencias son previsibles.

Diferencia entre detectar llama y detectar humo

La detección de llama no depende de partículas suspendidas ni de la acumulación de calor ambiente. Detecta energía radiada por una combustión activa. Esto la hace muy rápida frente a fuegos con llama abierta, pero menos adecuada para incendios latentes o combustiones lentas que producen humo sin llama.

Por ejemplo, un cable que se recalienta y genera humo puede ser detectado por un sensor de gases o humo, pero no necesariamente por un detector de llama. En cambio, un fuego repentino de un líquido inflamable puede generar llama casi inmediata y ser detectado rápidamente por sensores UV, IR o UV/IR.

Concepto clave de la detección de llama

En la detección de llama no se detectan partículas, humo ni temperatura ambiente. Se detecta energía radiada por el fuego. Esa energía puede estar en el rango ultravioleta, infrarrojo o en una combinación de ambos.

Esto convierte a los detectores de llama en herramientas muy rápidas y valiosas para riesgos específicos, especialmente en la industria. Pero también exige una correcta selección e instalación. La detección depende de la visibilidad directa del fuego, del control de interferencias y del análisis electrónico de la señal.

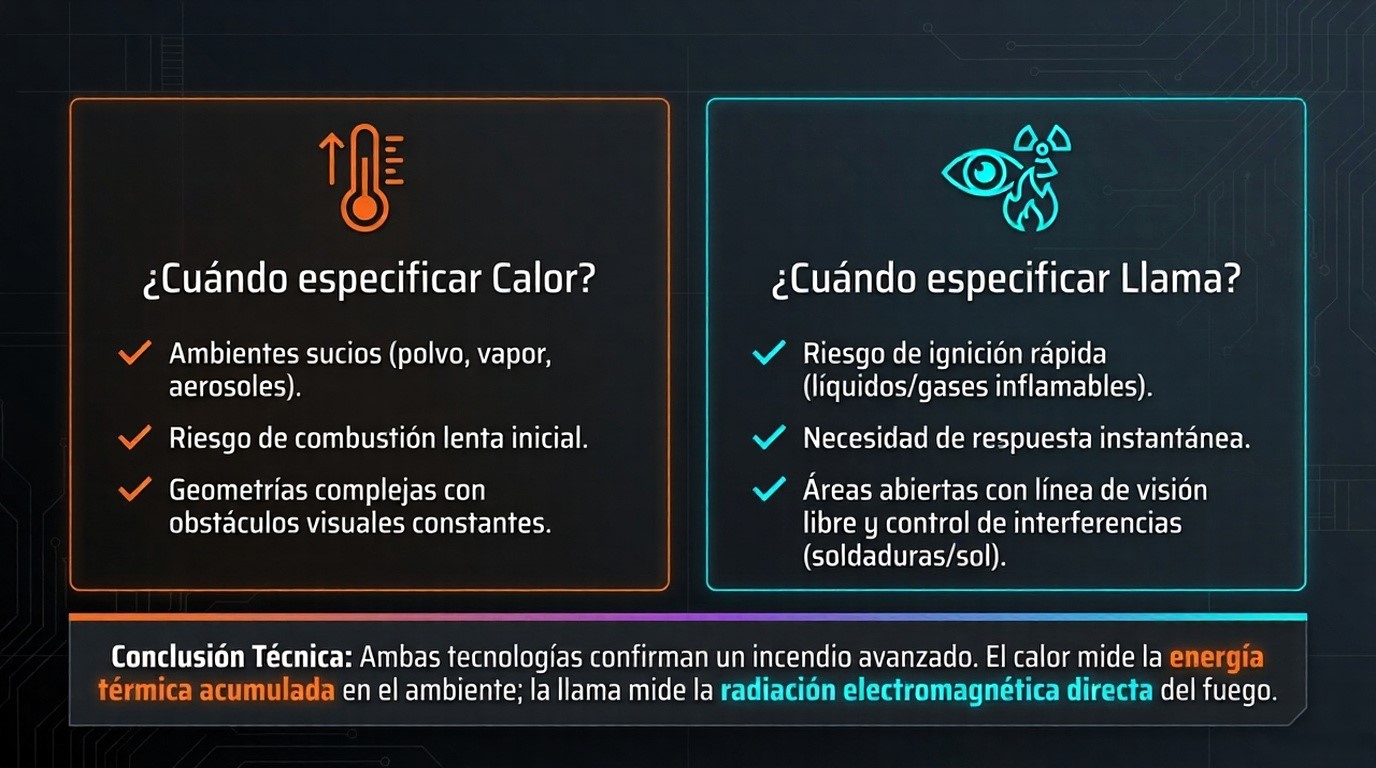

En síntesis, la detección de calor confirma que el incendio ya está liberando energía térmica significativa, mientras que la detección de llama identifica la radiación propia de una combustión activa. Ambas tecnologías pertenecen a una etapa donde el incendio ya está presente de forma clara. Su valor no está tanto en detectar la precombustión, sino en responder con rapidez y confiabilidad cuando el fuego ya se manifestó.
