Guia Practica de Implementacion del Estandar PoE

Informe Técnico Arquitectura, Estándares y Aplicación de Power over Ethernet (PoE)

Publicado: 02 de mayo de 2026Actualizado: 02 de mayo de 2026

El plano de Red

El Power over Ethernet (PoE) es una tecnología que permite la transmisión simultánea de datos y energía eléctrica a través de un único cable de red de par trenzado. Esta infraestructura simplifica el despliegue de dispositivos IP como cámaras de seguridad, puntos de acceso Wi-Fi y sistemas de control de acceso, eliminando la necesidad de fuentes de alimentación locales y cableado de corriente alterna (AC) en cada punto final.

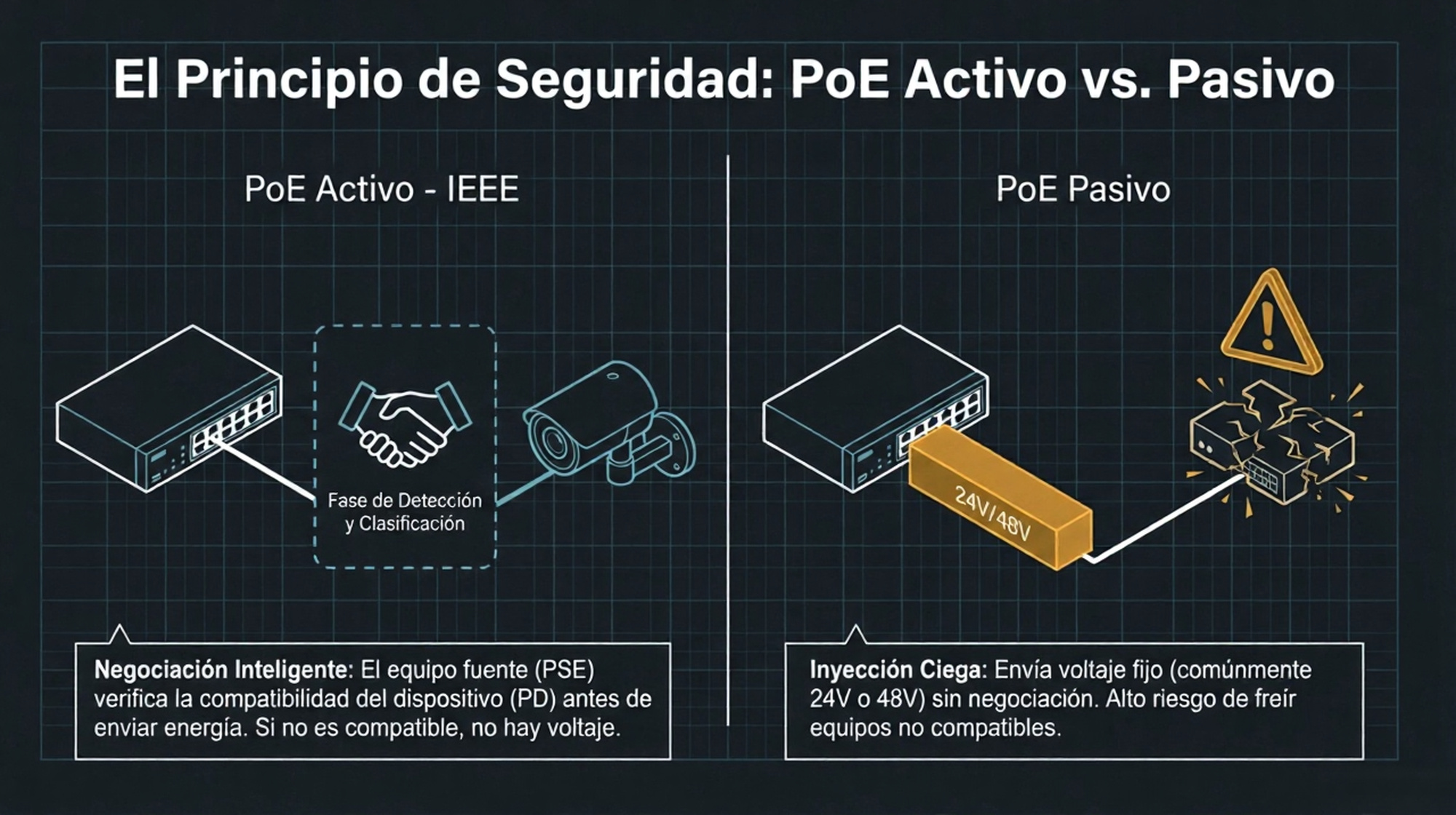

1. El Principio de Seguridad: PoE Activo vs. Pasivo

La distinción fundamental en la seguridad del sistema radica en cómo se entrega la energía desde el Power Sourcing Equipment (PSE) al Powered Device (PD).

El Principio de Seguridad

PoE Activo (Estándar IEEE)

El PoE basado en los estándares IEEE 802.3af/at/bt utiliza un proceso de negociación inteligente o "handshake" antes de aplicar voltaje completo. Este proceso se divide en fases críticas:

  • Detección: El PSE envía una señal de bajo voltaje para verificar si el dispositivo conectado posee una firma de resistencia de 25kΩ. Si no es compatible, no se envía energía, protegiendo equipos no diseñados para PoE.
  • Clasificación: El PD informa sus requisitos de potencia al PSE mediante niveles de corriente, permitiendo al switch asignar el presupuesto de energía adecuado (Clases 0 a 8).
  • Encendido (Startup): Una vez validado, el PSE aumenta el voltaje de forma controlada (rampa de voltaje) para evitar picos de corriente iniciales (inrush).
  • Monitoreo y Mantenimiento (MPS): El PSE supervisa constantemente el consumo; si el dispositivo se desconecta o deja de consumir el mínimo requerido (Maintain Power Signature), el suministro se corta inmediatamente por seguridad.

PoE Pasivo

A diferencia del estándar, el PoE pasivo realiza una inyección ciega, enviando un voltaje fijo (comúnmente 24V o 48V) sin negociación previa. Esto implica un alto riesgo de dañar permanentemente dispositivos no compatibles si se conectan por error.

2. La Matriz de Estándares IEEE 802.3

La evolución del estándar PoE responde a la creciente demanda de potencia de los dispositivos modernos.

EstándarNombre ComercialPotencia Máx. (PSE)Potencia Garantizada (PD)Rango de Voltaje
802.3af (Tipo 1)PoE15.4 W12.95 W44–57V
802.3at (Tipo 2)PoE+30 W25.5 W50–57V
802.3bt (Tipo 3)PoE++ (60W)60 W51 W50–57V
802.3bt (Tipo 4)PoE++ (90W)90–100 W71–73 W52–57V

Fuente de datos:.

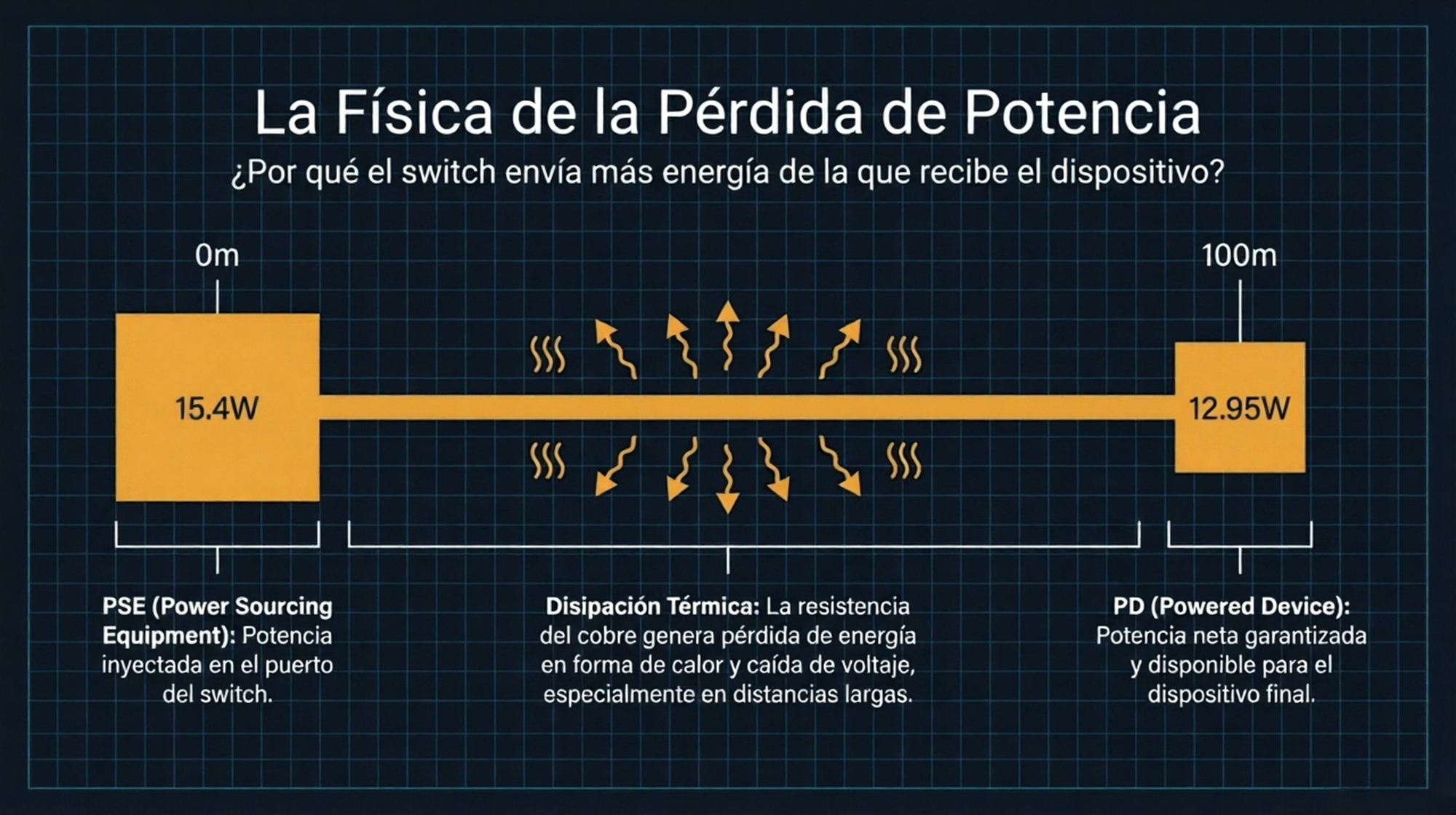

La diferencia entre la potencia inyectada por el PSE y la disponible en el PD se debe a la disipación térmica y la caída de voltaje en el cable de cobre. Cuanto mayor es la distancia y menor la calidad del cable, mayor es la pérdida en forma de calor.

La fisica de la Perdida de Potencia

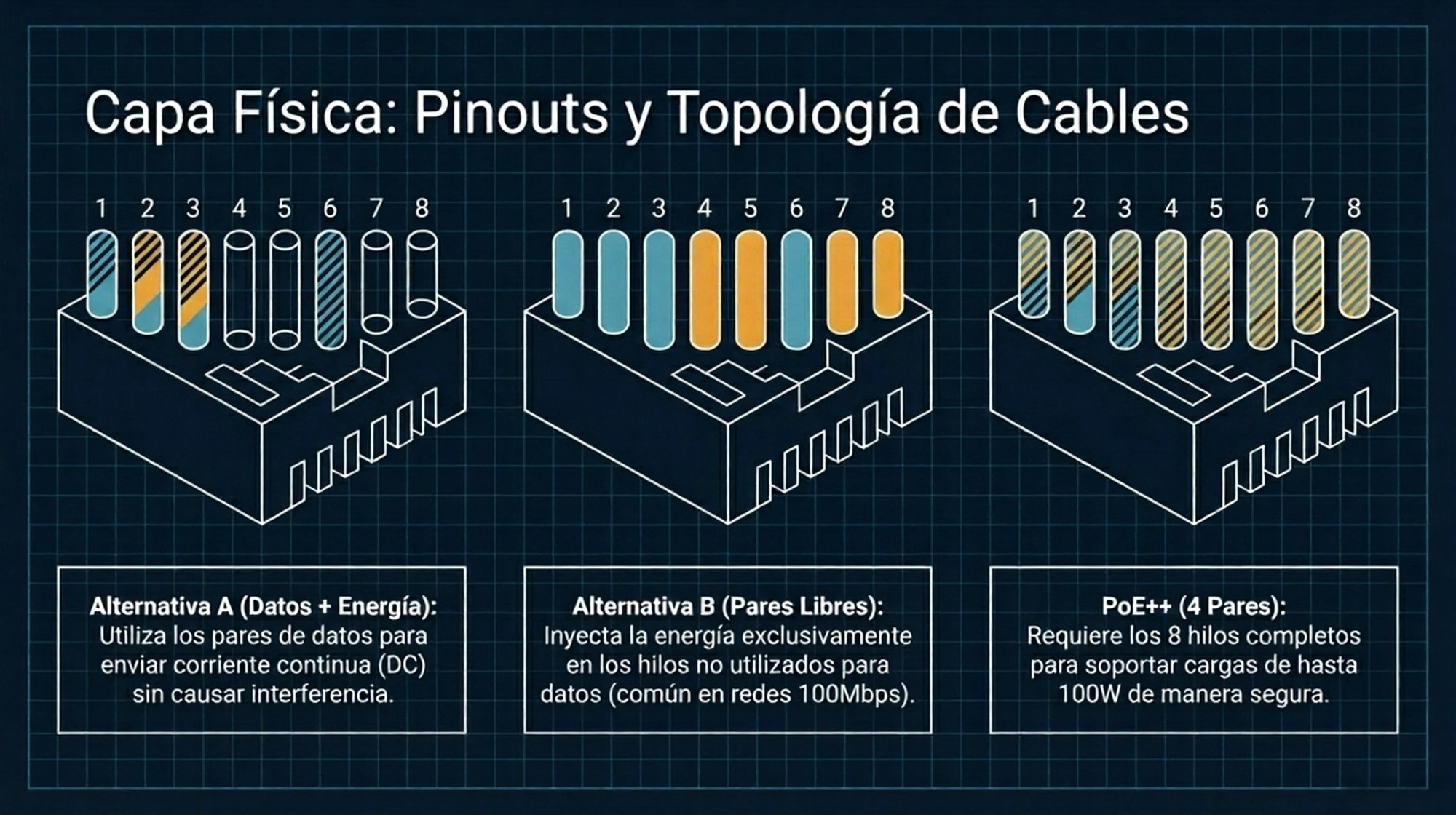

3. Capa Física: Pinouts, Topología y Cableado

La energía se transporta utilizando los 8 hilos (4 pares) del cable Ethernet de diferentes maneras según el estándar y la configuración.

  • Alternativa A (Datos + Energía): Se utiliza en redes 10/100 Mbps. La energía se superpone a los pares de datos (pines 1/2 y 3/6) utilizando transformadores con toma central, lo que permite que la corriente continua (DC) coexista con las señales de datos sin interferencias.
  • Alternativa B (Pares Libres): Inyecta la energía exclusivamente en los hilos no utilizados para datos en redes de 100 Mbps (pines 4/5 y 7/8).
  • PoE++ (4 Pares): Obligatorio para el estándar 802.3bt. Requiere los 8 hilos completos para soportar cargas de hasta 100W de manera eficiente y segura.

La capa Fisica

Reglas Críticas de Infraestructura

Para asegurar el funcionamiento y evitar fallas intermitentes, se deben seguir estas pautas:

  1. Usar 100% Cobre: Se debe evitar estrictamente el cable CCA (Aluminio Revestido de Cobre), ya que aumenta la resistencia eléctrica, reduce drásticamente la potencia entregada y puede causar reinicios constantes por sobrecalentamiento.
  2. Categoría de Cable: Para PoE+ y superior (bt), se recomienda Cat6 o Cat6A, ya que poseen conductores más gruesos que reducen la caída de voltaje y gestionan mejor la disipación de calor en mazos de cables.
  3. Límite de Distancia: El estándar máximo es de 100 metros. Para distancias mayores, es imperativo el uso de extensores PoE o transiciones a fibra óptica.

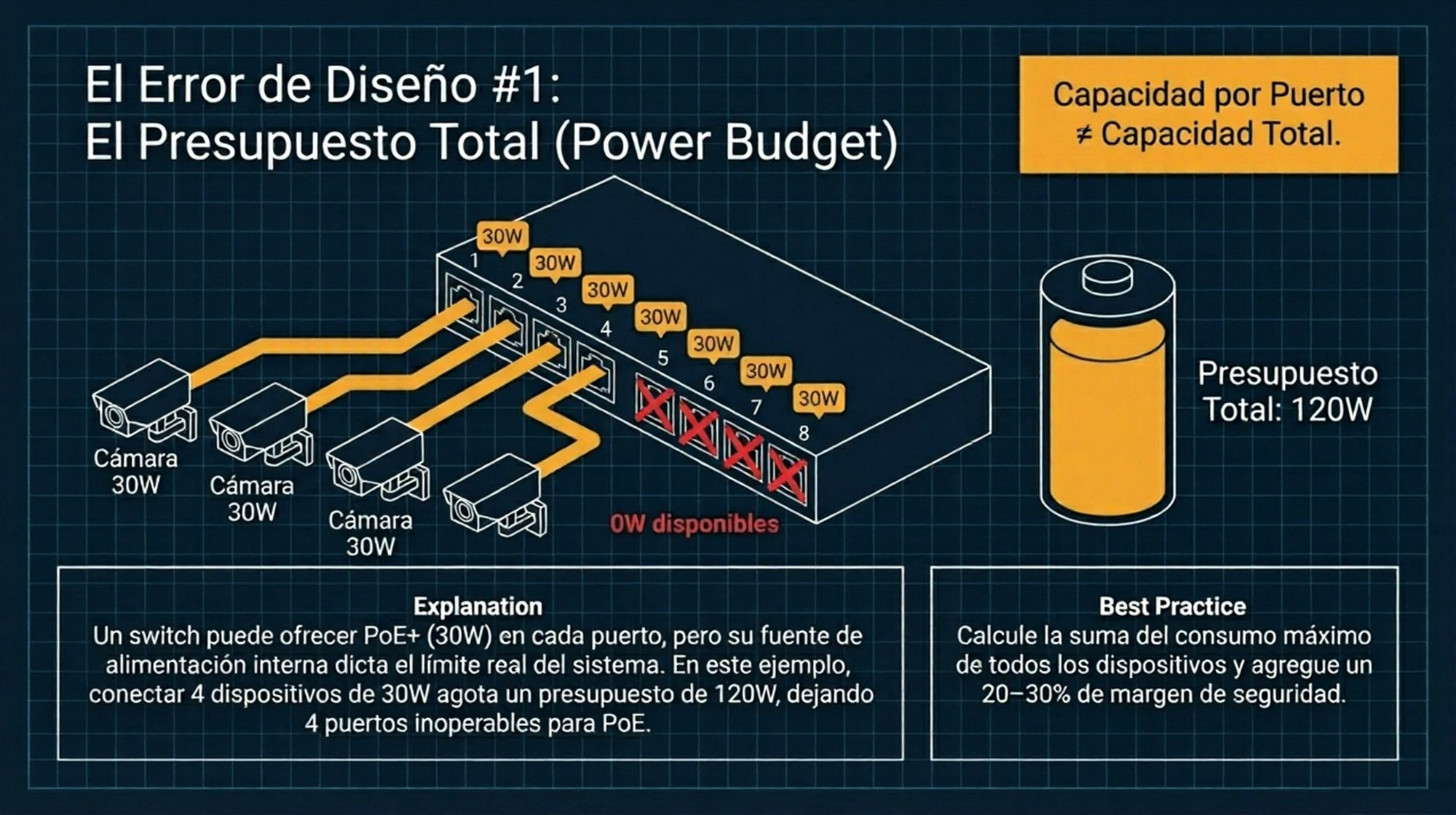

4. Ingeniería de Potencia: El Presupuesto Total (Power Budget)

Uno de los errores de diseño más comunes es confundir la capacidad por puerto con la capacidad total del sistema.

Error de Diseño

Cálculo del Presupuesto

Un switch puede tener 8 puertos PoE+ de 30W, pero su fuente de alimentación interna podría tener un presupuesto total limitado a 120W. En este escenario, si se conectan 4 cámaras que consumen 30W cada una, el presupuesto se agota, dejando los otros 4 puertos inoperables para PoE aunque sigan funcionando para datos.

Mejor Práctica: Calcule la suma del consumo máximo (pico) de todos los PDs y agregue un margen de seguridad del 20-30% para absorber picos dinámicos y degradación por temperatura.

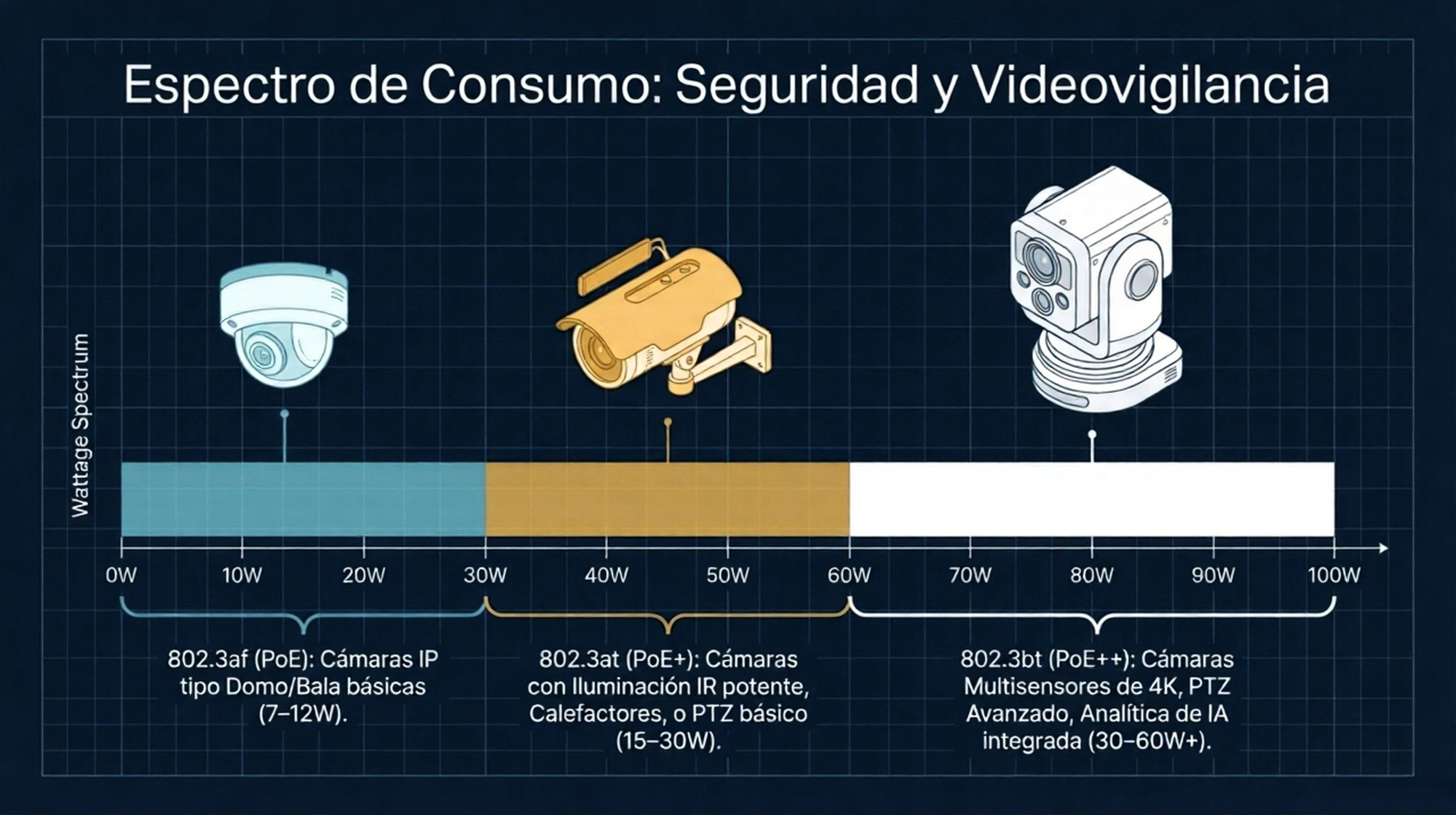

5. Espectro de Consumo por Dispositivo

El diseño debe considerar la carga dinámica de los dispositivos, especialmente en seguridad electrónica.

  • Seguridad y Videovigilancia:
    • 7–12W (802.3af): Cámaras domo o bala fijas básicas.
    • 15–30W (802.3at): Cámaras con iluminación IR potente, calefactores para climas fríos o motores PTZ básicos.
    • 30–60W+ (802.3bt): Cámaras multisensor 4K, PTZ de largo alcance con analíticas de IA integradas.

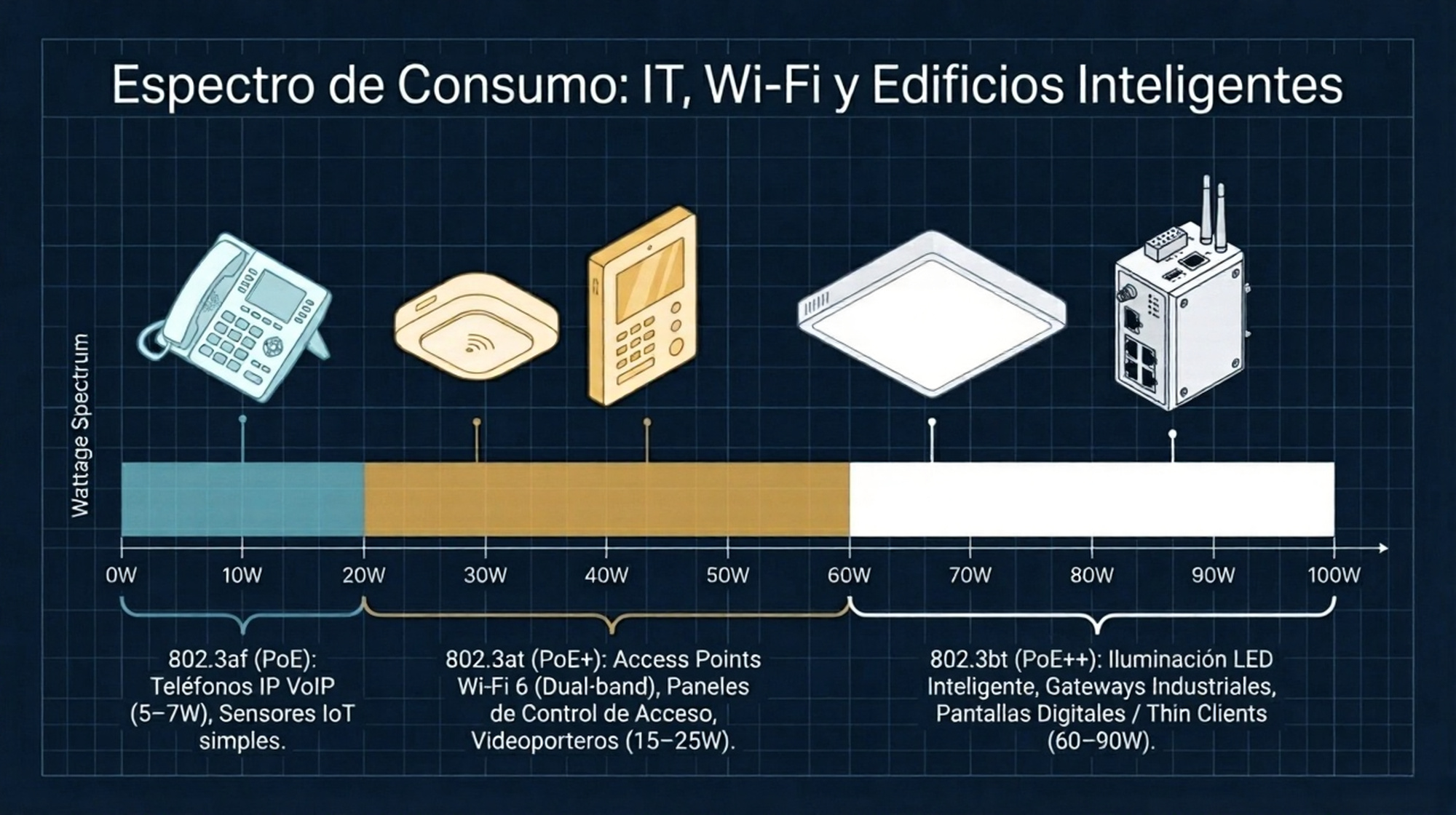

  • IT y Edificios Inteligentes:
    • 5–7W: Teléfonos IP VoIP y sensores IoT simples.
    • 15–25W: Access Points Wi-Fi 6 (dual-band) y paneles de control de acceso con videoporteros.
    • 60–90W: Iluminación LED inteligente, gateways industriales y Thin Clients.

Espectro de Consumo- Seguridad

Espectro de Consumo-IT Wifi

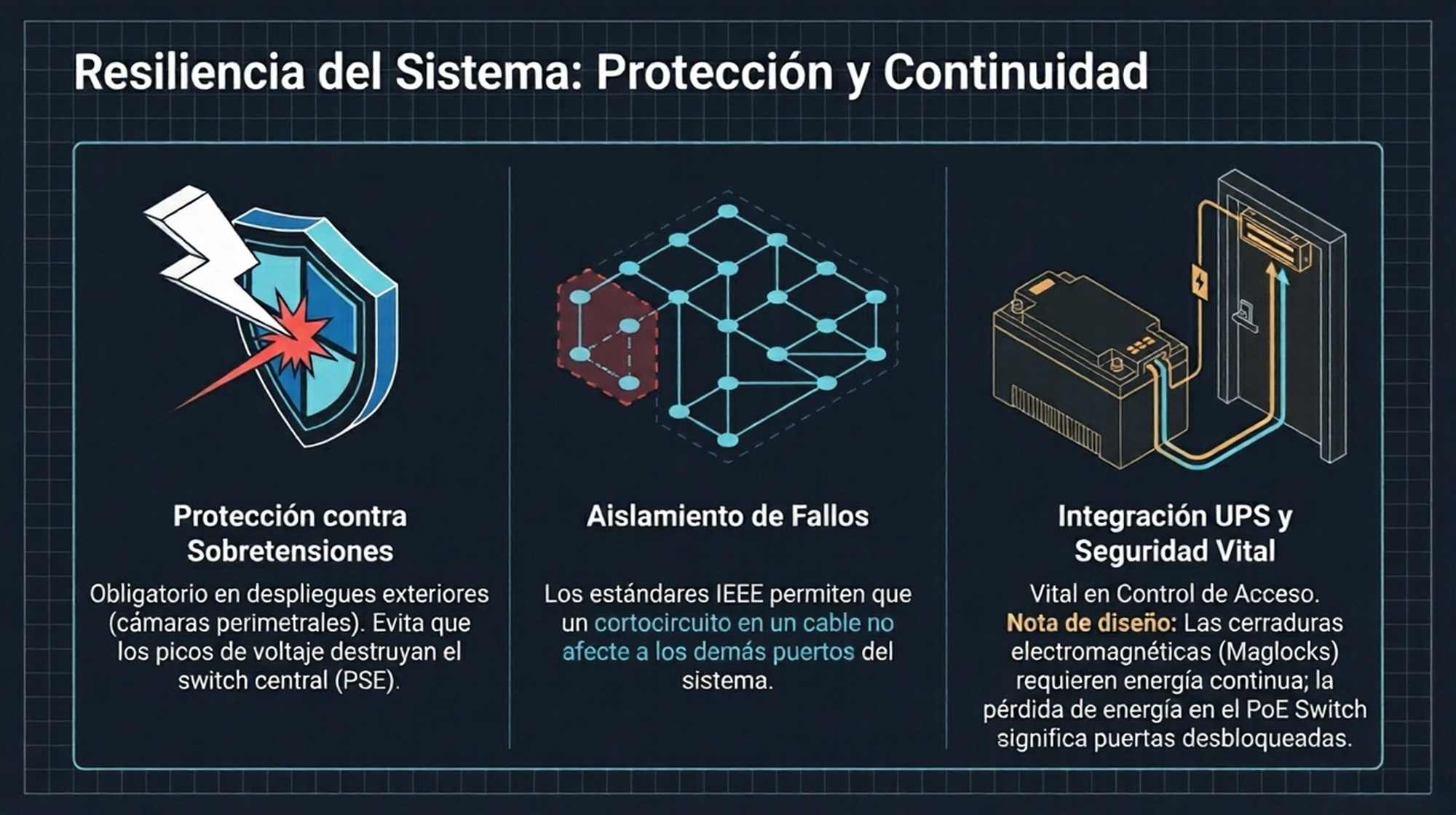

6. Resiliencia, Protección y Continuidad

Para sistemas críticos como el CCTV y el control de acceso, la robustez es vital.

Resiliencia del sistema

  • Protección contra Sobretensiones: Es obligatoria en despliegues exteriores (cámaras perimetrales) para evitar que los picos de voltaje por descargas atmosféricas destruyan el switch central (PSE).
  • Aislamiento de Fallos: Los PSE estándar deben ser capaces de aislar un cortocircuito en un cable específico sin afectar el suministro de energía de los demás puertos del sistema.
  • Integración con UPS: Alimentar el switch PoE a través de una UPS garantiza que las cámaras y cerraduras sigan operativas durante cortes eléctricos.
    • Nota de diseño: Las cerraduras electromagnéticas (Maglocks) requieren energía continua para mantenerse cerradas; si el switch PoE falla, las puertas se desbloquean automáticamente (fail-safe).

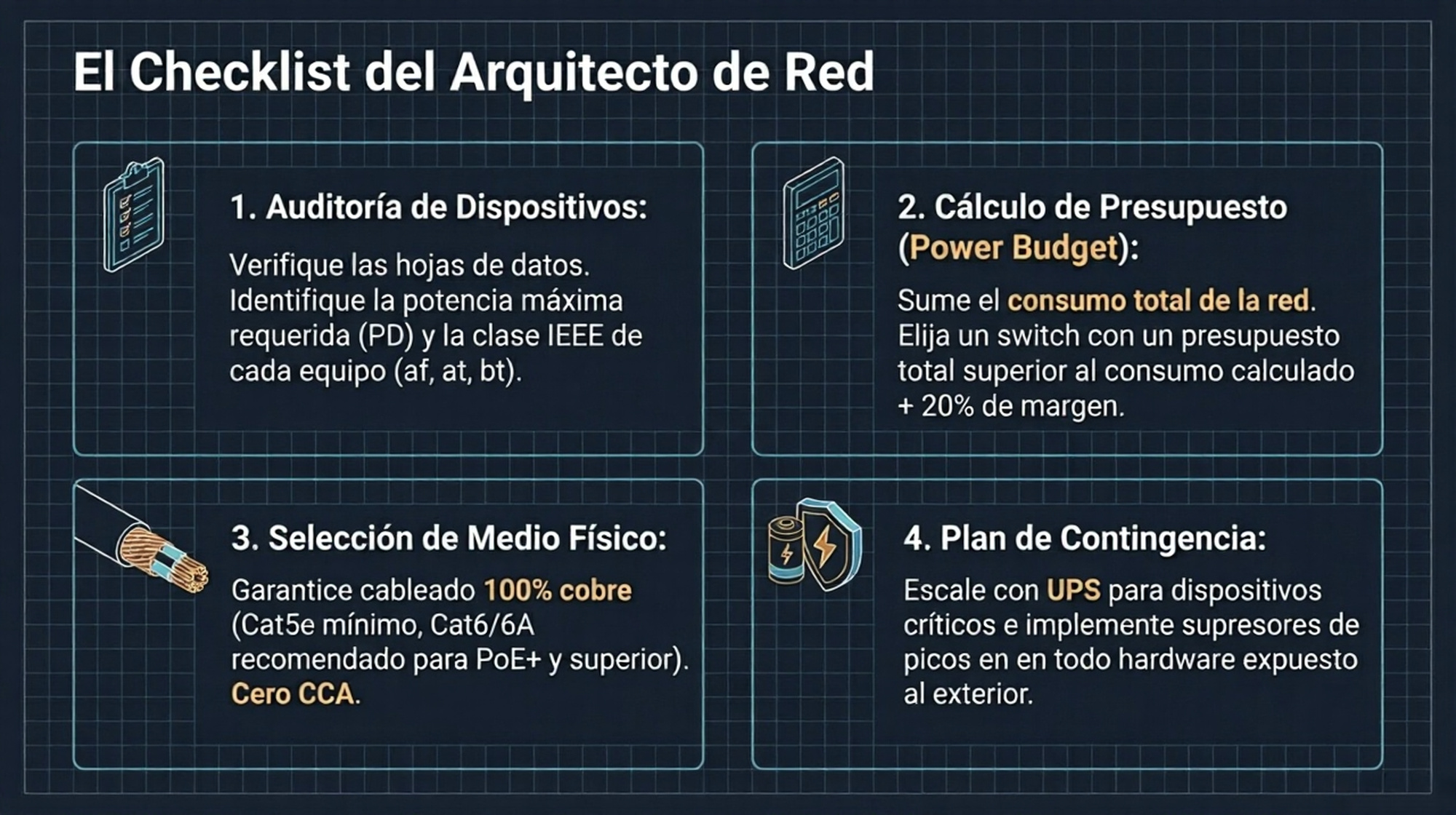

7. Checklist del Arquitecto de Red PoE

Checklist del Arquitecto de Red

  1. Auditoría de Dispositivos: Verifique las hojas de datos e identifique la potencia máxima requerida (PD) y la clase IEEE (af, at, bt) de cada equipo.
  2. Cálculo de Presupuesto: Sume el consumo total y elija un PSE con un presupuesto superior al resultado + 20% de margen.
  3. Selección de Medio Físico: Garantice cableado 100% cobre (Cat5e mínimo, Cat6/6A recomendado) y elimine el uso de CCA.
  4. Plan de Contingencia: Implemente UPS para dispositivos críticos y supresores de picos en todo hardware expuesto al exterior.

8. Guia de Aplicacion (Buenas Paracticas)

Esta guía de buenas prácticas está diseñada para asegurar la integridad, eficiencia y longevidad de los sistemas Power over Ethernet (PoE), basándose en estándares técnicos y experiencias de campo documentadas.

8.1. Planificación y Diseño (Fase de Proyecto)

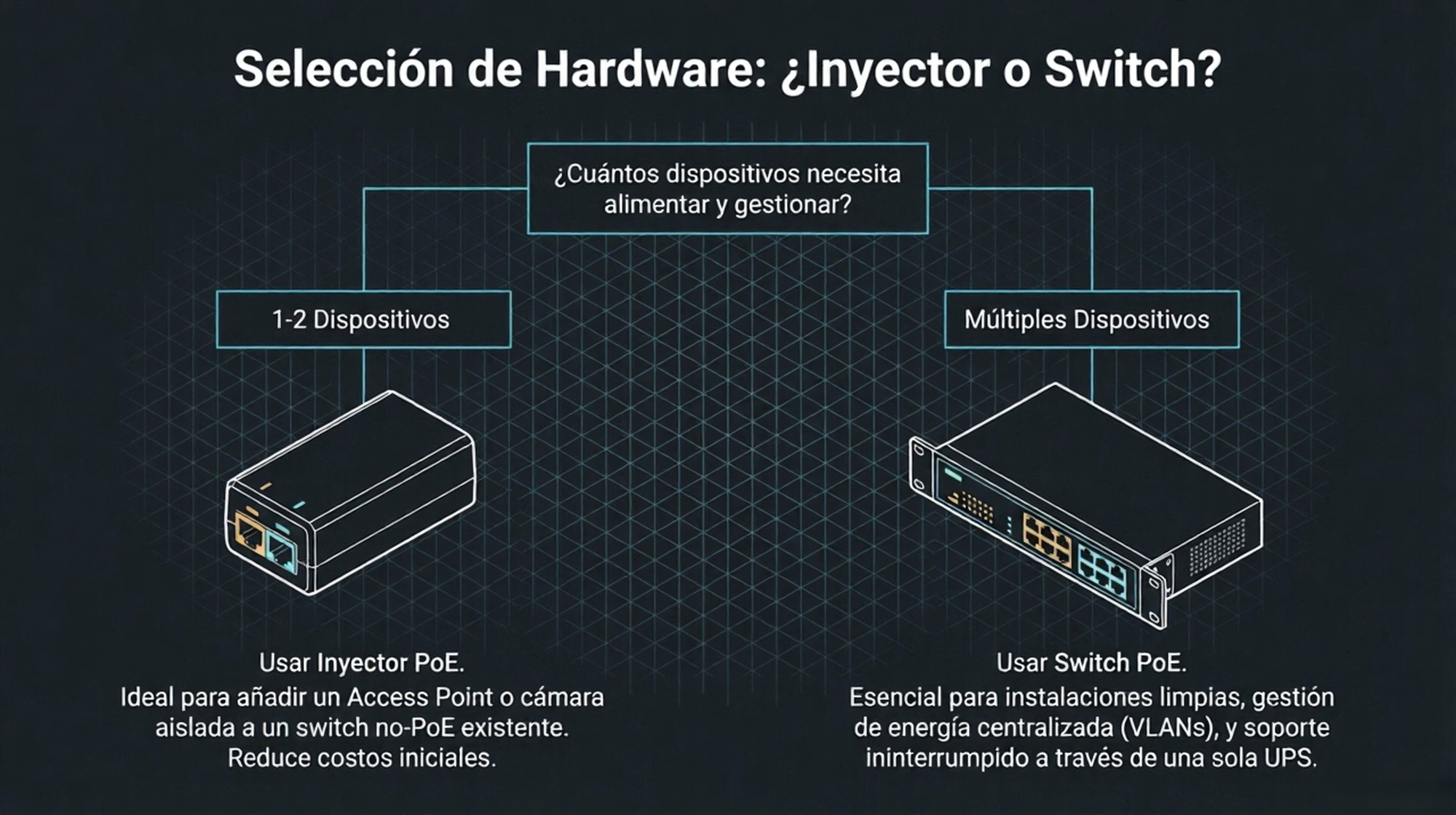

Seleccion de Hardware

El éxito de una instalación PoE comienza con un dimensionamiento eléctrico correcto para evitar fallos intermitentes.

  • Auditoría de Requerimientos: Verifique siempre las hojas de datos de los dispositivos alimentados (PD) para identificar su consumo máximo (pico) y la clase IEEE correspondiente (af, at o bt).
  • Cálculo del Presupuesto de Potencia (Power Budget): Nunca asuma que todos los puertos de un switch pueden entregar su potencia máxima simultáneamente. Sume los consumos máximos de todos los PD y elija un switch (PSE) cuyo presupuesto total sea superior a la suma + un 20-30% de margen de seguridad.
  • Selección del Estándar Base: Se recomienda utilizar PoE+ (802.3at) como línea base para instalaciones modernas de cámaras e intercomunicadores, reservando el estándar 802.3bt (Tipo 3 y 4) para dispositivos de alto consumo como cámaras multisensor, domos PTZ con calefactores o iluminación LED.
  • Respaldo de Energía (UPS): Para sistemas de seguridad críticos, es imperativo alimentar el switch PoE a través de una UPS centralizada. Esto garantiza que las cámaras y controles de acceso permanezcan operativos durante cortes eléctricos.

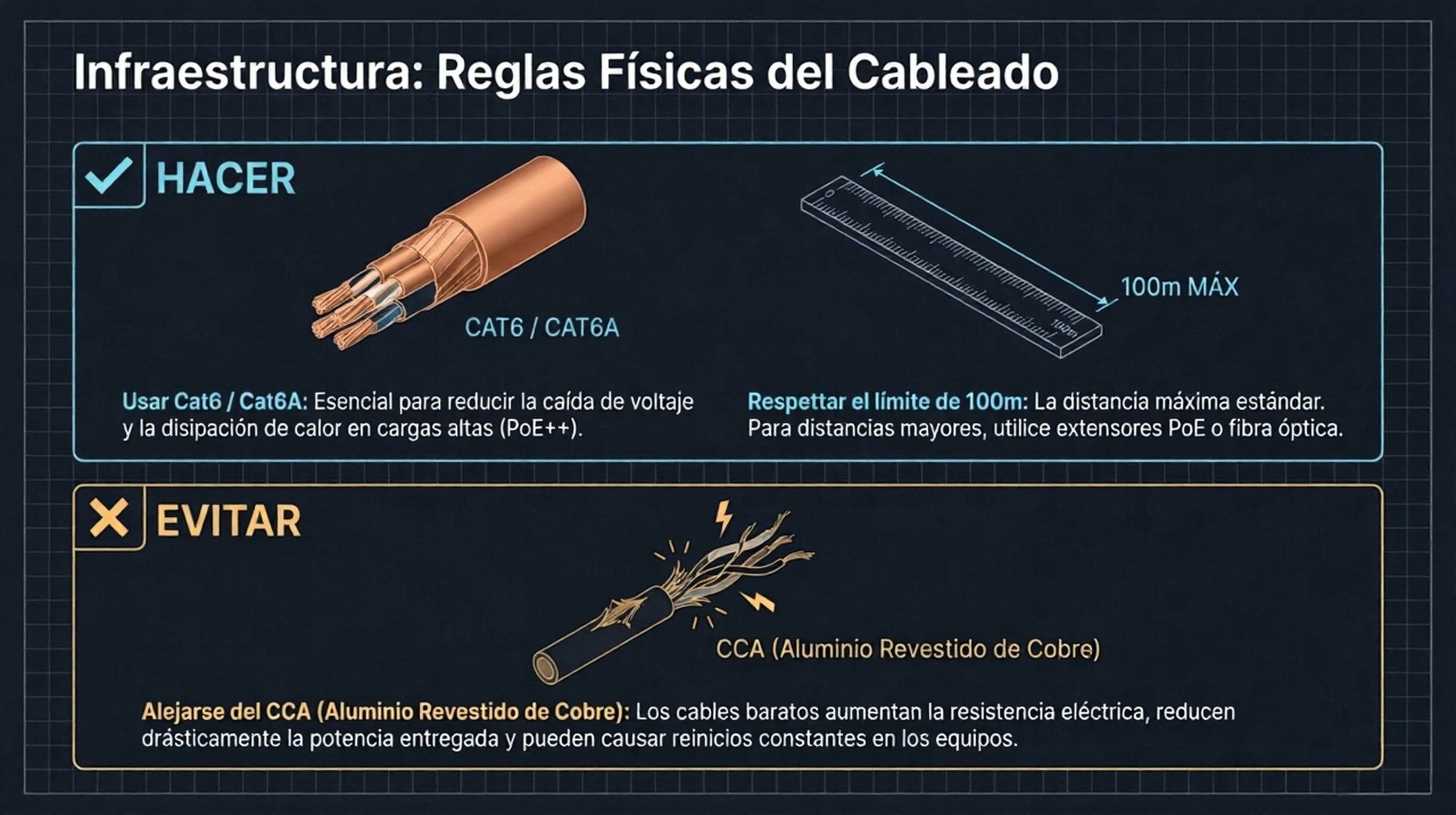

8.2. Infraestructura de Cableado

La calidad del medio físico determina cuánta energía se pierde en forma de calor antes de llegar al dispositivo.

  • Prohibición estricta de cables CCA: Nunca utilice cable de aluminio revestido de cobre (CCA). Este material aumenta la resistencia eléctrica, provoca caídas de voltaje excesivas y puede causar reinicios constantes o daños por sobrecalentamiento.
  • Elección de la Categoría: Aunque el Cat5e es funcional para PoE básico, se recomienda el uso de Cat6 o Cat6A para implementaciones de alta potencia (PoE++) y tiradas largas, ya que sus conductores más gruesos reducen la disipación térmica y la pérdida de energía.
  • Respeto al Límite de Distancia: La distancia máxima estándar es de 100 metros (incluyendo patch cords). Si se requiere mayor distancia, utilice extensores PoE activos o transiciones a fibra óptica con switches remotos.
  • Gestión Térmica en Mazos: Evite agrupar demasiados cables que transporten alta potencia en un solo mazo apretado, ya que el calor acumulado incrementa la resistencia y degrada el rendimiento de los datos.

Infraestructura

8.3. Seguridad y Protección del Hardware

La robustez del sistema depende de la capacidad de mitigar eventos eléctricos externos y fallos internos.

  • Preferencia por PoE Activo: Utilice siempre equipos que sigan los estándares IEEE (PoE Activo), ya que realizan una negociación inteligente de voltaje. El PoE Pasivo envía voltaje fijo sin verificar el dispositivo, lo que conlleva un alto riesgo de destruir equipos no compatibles.
  • Protección contra Sobretensiones: En despliegues exteriores (cámaras perimetrales o APs en mástiles), el uso de supresores de picos es obligatorio para evitar que descargas atmosféricas destruyan los puertos del switch central.
  • Aislamiento de Fallos: Asegúrese de que el PSE cumpla con la normativa IEEE para aislar cortocircuitos en un puerto específico sin afectar el suministro de energía de los demás dispositivos del sistema.

8.4. Instalación y Diagnóstico (Buenas Prácticas para Técnicos)

  • Identificación de Polaridad y Pares: En redes de 10/100 Mbps, identifique si su PSE utiliza la Alternativa A (energía sobre datos, pines 1/2 y 3/6) o la Alternativa B (energía sobre pares libres, pines 4/5 y 7/8). Los PD estándar deben soportar ambas, pero algunos equipos no estándar solo funcionan con una configuración.
  • Detección de "Reinicio Nocturno": Si una cámara funciona de día pero se reinicia al anochecer, la causa probable es un presupuesto PoE insuficiente o una caída de voltaje excesiva por cable de mala calidad cuando se activan los iluminadores infrarrojos (IR) o el calefactor.
  • Verificación de MPS (Maintain Power Signature): Si un dispositivo se desconecta intermitentemente en estados de ahorro de energía, verifique si el consumo cae por debajo del umbral mínimo de mantenimiento del switch, lo que causa que el PSE corte la energía por error.

9. Planificar para no Fallar

Planificar para no Fallar La confiabilidad de una infraestructura PoE depende de tres pilares innegociables: la elección del estándar correcto (priorizando siempre el activo sobre el pasivo), un presupuesto de energía realista con margen de maniobra y el uso de cables de cobre de alta calidad para evitar pérdidas térmicas.

Como hemos visto, el estándar 802.3bt está redefiniendo lo que un cable de red puede hacer, moviendo la gestión de energía del electricista al administrador de sistemas.

Pensamiento final: Ante la creciente demanda de dispositivos IoT de alta potencia, ¿está tu infraestructura actual lista para el desafío, o estás operando al borde de un apagón técnico por falta de planificación?


Fuentes de Información Utilizadas:

  • 802.3af / 802.3at / 802.3bt POE Standards Explained (Quankang Technology).
  • Power Over Ethernet (PoE) Technical Overview (Center for Energy and Environment - CEE).
  • PoE Explained: Standards, Wattage & Choosing PoE for Cameras/Wi-Fi/Access Control (Vitaliy Vergeles).
  • PoE PSE Controller Guide: 802.3af/at/bt Design (ICNavigator).
  • PoE Power Standards and Technical Parameters (Adrian - AllElectroHub).
  • PoE Standards: IEEE 802.3af/at/bt Explained - Cables and Networks (Cables and Networks Team).
  • PoE_Network_Blueprint.pdf (NotebookLM Graphic Guide).
  • Power over Ethernet (PoE) Power Supply Process Across IEEE 802.3af/at/bt Protocol (Monolithic Power Systems - MPS).
