Fundamentos de CCTV - La señal de Video - #2 - Parte 2

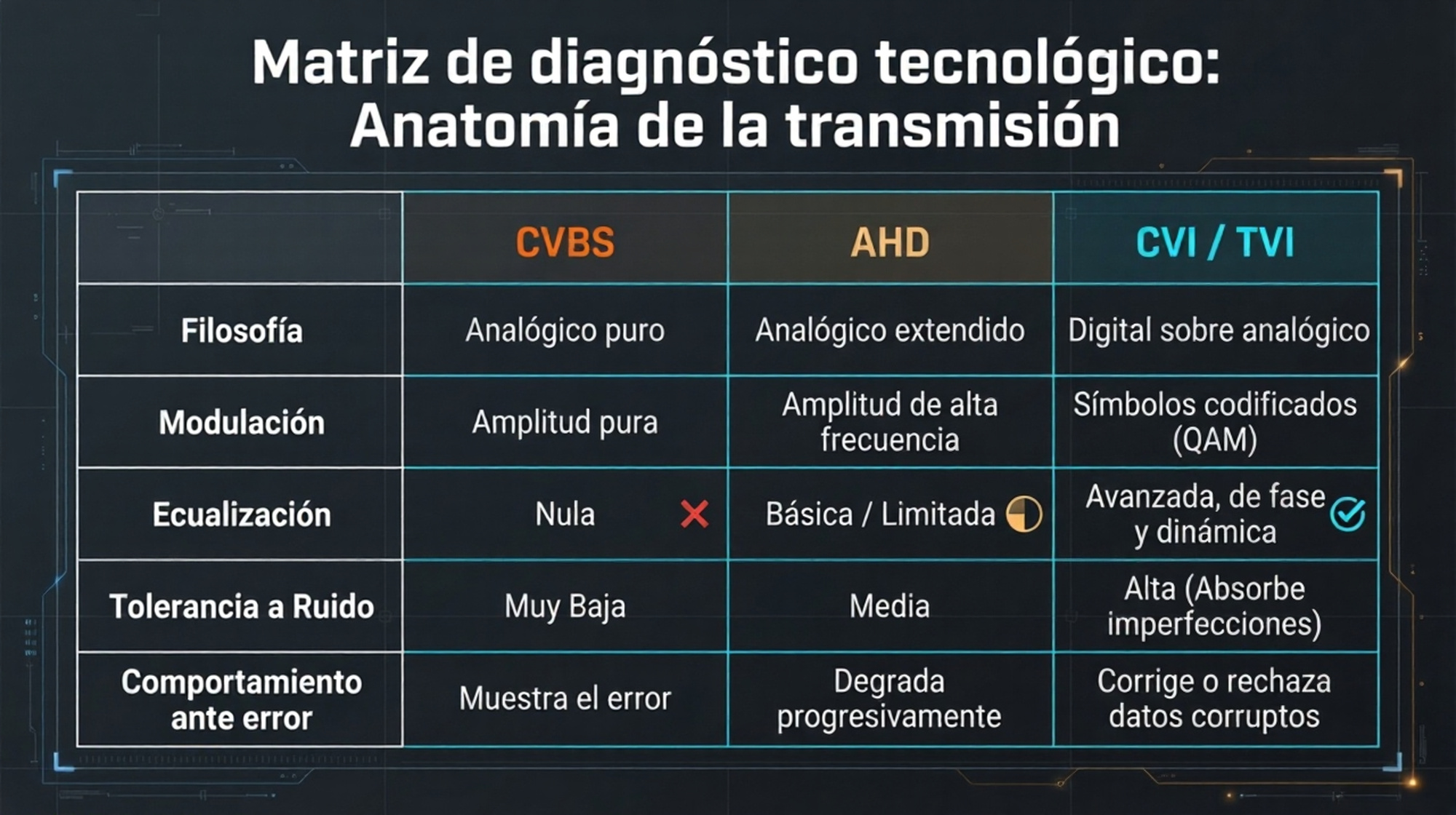

3.2 Cómo transmite AHD (comparado)

Para entender correctamente el comportamiento de AHD en campo, es fundamental ubicarlo en relación con los otros sistemas, no solo en términos de prestaciones, sino en su naturaleza real de transmisión.

A simple vista, todos pueden parecer variantes de “video sobre coaxial”, pero internamente responden a modelos completamente distintos.

En CVBS, la señal es una representación directa de la imagen en forma de voltaje continuo. No existe separación entre información y perturbación: cualquier degradación del canal impacta directamente en la imagen.

En HD-CVI y HD-TVI, como ya vimos, la información es tratada como datos. La señal transmitida está estructurada en símbolos, con mecanismos de decisión, sincronización robusta y cierto nivel de protección frente a errores. El cable deja de ser un medio que debe preservar una forma de onda y pasa a ser un canal que debe permitir la correcta interpretación de información codificada.

AHD se posiciona exactamente entre ambos mundos, pero claramente más cerca del primero.

Aunque utiliza procesamiento digital en origen, la forma en que transmite la señal mantiene características propias de un sistema analógico. No recurre a esquemas de modulación digital robusta en el sentido estricto, ni basa su funcionamiento en umbrales de decisión definidos como lo hacen los sistemas más avanzados. Tampoco incorpora mecanismos significativos de corrección de errores que permitan reconstruir información perdida.

Esto tiene una consecuencia directa: la señal de AHD sigue siendo, en gran medida, dependiente de su integridad eléctrica. La información no está completamente desacoplada de la forma de la señal, por lo que las degradaciones del canal se traducen de forma más directa en la calidad de la imagen.

En otras palabras, AHD no intenta “interpretar” la señal con tolerancia a errores, sino que sigue necesitando que la señal llegue en condiciones relativamente buenas para poder reconstruir la imagen correctamente.

Desde el punto de vista práctico, esto explica su comportamiento diferencial. Frente a pequeñas degradaciones, AHD puede mantener una calidad aceptable. Pero a medida que las condiciones empeoran —distancia, ruido, cableado marginal— comienza a mostrar síntomas más cercanos a los de un sistema analógico que a los de uno digital.

AHD no es simplemente una versión “inferior” de HD-CVI o HD-TVI, sino una solución con una filosofía distinta. No prioriza la robustez extrema del canal, sino la simplicidad y la continuidad con el modelo analógico, lo que define tanto sus ventajas como sus limitaciones.

3.3 Modulación: el punto crítico

AHD

En AHD, la transmisión de la señal mantiene una característica fundamental heredada del mundo analógico: la información sigue estando fuertemente ligada a la amplitud y a la forma de la señal eléctrica.

Aunque exista procesamiento digital en la generación de la imagen, la etapa de transmisión no utiliza un esquema de modulación digital robusto basado en símbolos claramente definidos, como ocurre en HD-CVI o HD-TVI. En su lugar, AHD emplea una modulación donde la amplitud sigue siendo el parámetro dominante, lo que implica que la señal debe conservar ciertas propiedades eléctricas para ser correctamente interpretada.

Esto introduce una dependencia directa de varios factores del canal:

• El nivel absoluto de señal, que debe mantenerse dentro de márgenes adecuados
• La forma de la onda, que no debe estar excesivamente distorsionada
• La linealidad del canal, necesaria para evitar deformaciones que alteren la interpretación

En este contexto, el receptor no está “decidiendo símbolos” dentro de regiones tolerantes al ruido, sino que necesita recibir una señal que conserve una relación suficientemente fiel con la original. Es decir, no basta con que la información esté presente: debe estar eléctricamente bien representada.

Esta diferencia es clave para entender su comportamiento frente a degradaciones.

En presencia de atenuación, las amplitudes se reducen; en presencia de ruido, la señal se contamina; y ante distorsiones del canal, la forma de onda se deforma. En AHD, estos efectos impactan directamente en la calidad de la imagen porque no existe un mecanismo fuerte de desacople entre señal física e información.

El resultado es un comportamiento más cercano al analógico clásico: la imagen comienza a degradarse de forma progresiva. Aparecen pérdidas de definición, artefactos, inestabilidad o errores de reconstrucción antes de una falla total, especialmente en condiciones exigentes.

Desde el punto de vista práctico, esto se traduce en una exigencia clara: el sistema necesita una señal eléctricamente “limpia” o “bien formada” para funcionar correctamente. La calidad del cable, la correcta adaptación de impedancias y la ausencia de interferencias vuelven a ser factores críticos, incluso en un sistema que, en teoría, ofrece resolución HD.

La modulación en AHD no rompe completamente con el paradigma analógico, sino que lo extiende. Y es precisamente esta continuidad la que define tanto su simplicidad como sus límites frente a tecnologías que adoptan un enfoque más digital en la transmisión.

CVI / TVI

En los sistemas como HD-CVI y HD-TVI, la transmisión abandona definitivamente la lógica de “representar la imagen como una forma de onda” y adopta un enfoque basado en codificación y modulación de información.

Dependiendo de la implementación y del fabricante, se utilizan esquemas de modulación avanzados —como variantes de QAM u otros métodos con principios similares a OFDM—, pero lo importante no es la técnica exacta, sino el cambio conceptual: la señal ya no transporta directamente niveles de luminancia, sino símbolos que representan datos.

En este contexto, la amplitud deja de ser el parámetro crítico en sí mismo. Lo relevante es que la señal recibida pueda ser ubicada correctamente dentro de un conjunto de estados posibles. El receptor no intenta reconstruir una forma de onda precisa, sino decidir qué símbolo fue transmitido.

Esto introduce una tolerancia completamente distinta frente a las imperfecciones del canal. La señal puede sufrir atenuación, distorsión o contaminación por ruido, pero mientras esas perturbaciones no impidan distinguir los símbolos, la información se recupera sin degradación visible.

En términos prácticos, esto reduce significativamente la dependencia de:

• La amplitud exacta de la señal
• La linealidad perfecta del canal
• La preservación fiel de la forma de onda

A diferencia de AHD o CVBS, donde estos factores impactan directamente en la imagen, aquí el sistema puede absorber desviaciones dentro de un margen definido.

Este es el punto donde se produce la diferencia fundamental.

Mientras AHD necesita que la señal sea eléctricamente correcta para funcionar bien, CVI y TVI solo necesitan que sea interpretativamente correcta. Es decir, no importa tanto cómo llega la señal, sino si puede ser entendida.

Este cambio explica por qué, en condiciones reales de instalación —cables largos, empalmes, ruido eléctrico—, estos sistemas logran mantener una calidad de imagen muy superior. No porque el canal sea mejor, sino porque el sistema está diseñado para tolerar sus imperfecciones.

Aquí se materializa el cambio de paradigma que venimos construyendo: se deja de transmitir una señal que debe preservarse, y se pasa a transmitir información que debe ser correctamente interpretada. Y esa diferencia es la que define todo el comportamiento del sistema en campo.

3.3 Sensibilidad al canal (cable)

El coaxial real (no ideal)

En el análisis teórico muchas veces se asume un canal perfecto, pero en la práctica el cable coaxial es un medio imperfecto y dependiente de la frecuencia. Todo lo que hemos visto —modulación, ancho de banda, robustez— termina enfrentándose a estas limitaciones físicas.

El primer fenómeno a considerar es la atenuación creciente con la frecuencia. A medida que la señal ocupa componentes más altas del espectro, las pérdidas en el cable aumentan. Esto significa que no todas las partes de la señal se degradan por igual: las de alta frecuencia se debilitan antes, generando un desequilibrio en la información transmitida.

A esto se suma el desfase, producto de que distintas componentes frecuenciales no solo se atenúan de manera diferente, sino que también se retrasan en distinta medida. Este fenómeno, conocido como distorsión de fase o retardo de grupo, altera la forma de la señal en el tiempo. En sistemas donde la forma de onda es crítica, este efecto puede ser altamente perjudicial.

Finalmente, aparecen las reflexiones, originadas por desadaptaciones de impedancia en el sistema. Cada conector defectuoso, empalme o discontinuidad introduce un punto donde parte de la señal es reflejada hacia atrás. Estas reflexiones se superponen con la señal principal, generando interferencias que distorsionan aún más la información transmitida.

Estos tres fenómenos no actúan de forma aislada, sino que se combinan, generando un canal que:

• Reduce amplitud (atenuación)
• Deforma la señal (desfase)
• Introduce interferencias internas (reflexiones)

Desde el punto de vista de los sistemas, la diferencia está en cómo responden a este canal imperfecto.

En CVBS y, en gran medida, en AHD, estos efectos impactan directamente en la imagen porque la señal debe conservar su forma. La atenuación reduce contraste y color, el desfase altera la crominancia y las reflexiones generan artefactos visibles.

En cambio, en sistemas como HD-CVI y HD-TVI, el problema no desaparece, pero cambia de naturaleza. El canal sigue degradando la señal, pero mientras esa degradación no impida reconocer correctamente los símbolos transmitidos, la imagen se mantiene intacta. Además, mecanismos como la ecualización adaptativa ayudan a compensar parte de estas distorsiones antes de la decodificación.

El coaxial no es un simple “cable que transporta señal”, sino un sistema físico con limitaciones bien definidas. Entender cómo interactúan estas limitaciones con cada tecnología es lo que permite explicar por qué, bajo las mismas condiciones, los resultados pueden ser radicalmente distintos.

AHD frente al cable (comportamiento real)

Cuando AHD se enfrenta a un canal no ideal —que es la norma en instalaciones reales— su comportamiento revela claramente las decisiones de diseño que vimos anteriormente. Al mantener una transmisión más cercana al modelo analógico, la señal depende en gran medida de cómo el cable preserve sus características eléctricas originales.

Uno de los factores más críticos es la dependencia de componentes de alta frecuencia. Para poder transportar video en alta definición, AHD necesita ocupar un espectro más amplio que CVBS, lo que lo expone directamente a las pérdidas diferenciales del coaxial. Como estas pérdidas aumentan con la frecuencia, la señal comienza a degradarse justamente en las partes más importantes para la definición de la imagen.

A esto se suma un aspecto clave: AHD dispone de un margen de ecualización más limitado en comparación con sistemas como HD-CVI o HD-TVI. Esto implica que gran parte de las distorsiones introducidas por el canal no pueden ser compensadas de forma efectiva en el receptor, quedando reflejadas directamente en la imagen.

En este contexto, la calidad del medio físico vuelve a ser determinante. Elementos que en otros sistemas pueden ser parcialmente tolerados, en AHD tienen un impacto directo y visible. Empalmes, conectores de baja calidad o cables fuera de especificación introducen discontinuidades y pérdidas que afectan tanto la amplitud como la forma de la señal.

El uso de materiales de menor calidad, como coaxial con conductor de aluminio recubierto en cobre (CCA), agrava aún más el problema. Este tipo de cable presenta mayor resistencia y peor comportamiento en altas frecuencias, acelerando la degradación de la señal incluso en distancias moderadas.

El resultado de esta combinación de factores es un patrón de fallas bastante característico. La imagen comienza a perder definición, volviéndose borrosa; pueden aparecer barras o interferencias estructuradas producto de reflexiones o ruido; y en muchos casos se observa inestabilidad o flicker debido a la degradación de la señal.

A diferencia de sistemas más robustos, donde la calidad se mantiene estable hasta un punto crítico, en AHD la degradación suele ser progresiva y acumulativa, muy similar a lo que ocurre en CVBS, aunque a un nivel de resolución superior.

En términos prácticos, esto se traduce en una caída funcional más temprana frente a condiciones exigentes. El sistema puede ofrecer buen rendimiento en instalaciones bien ejecutadas, pero su margen frente a imperfecciones del canal es más reducido.

En definitiva, AHD no elimina las limitaciones del coaxial, sino que las hereda en gran medida. Y es justamente esta dependencia la que define su comportamiento: una solución simple y efectiva en condiciones controladas, pero más exigente con la calidad del medio que tecnologías basadas en modulación y decodificación más robustas.

CVI / TVI frente al cable (robustez real)

Cuando se analizan sistemas como HD-CVI y HD-TVI en condiciones reales de instalación, su comportamiento frente a un canal imperfecto es notablemente distinto al de soluciones más cercanas al paradigma analógico.

El primer elemento clave es la ecualización adaptativa agresiva en el receptor. A diferencia de esquemas más simples, estos sistemas no solo compensan la atenuación general, sino que ajustan dinámicamente la respuesta en frecuencia para recuperar componentes que el cable ha degradado. Esto incluye, especialmente, las altas frecuencias, que son críticas para la correcta interpretación de los datos transmitidos.

A esto se suma la compensación conjunta de amplitud y fase. No se trata únicamente de “levantar nivel”, sino de reconstruir condiciones de señal que permitan distinguir correctamente los símbolos. Esto implica corregir tanto pérdidas como distorsiones temporales introducidas por el canal, algo fundamental cuando la información está codificada en estructuras más complejas.

Otro aspecto determinante es la presencia de algoritmos de recuperación de reloj. En estos sistemas, el tiempo es una variable crítica: el receptor necesita reconstruir la referencia temporal de la señal para interpretar correctamente los datos. Incluso cuando el canal introduce jitter o variaciones en la señal, estos mecanismos permiten re-sincronizar el sistema y mantener la decodificación.

La combinación de estos elementos produce un efecto muy claro en campo. El sistema no elimina los problemas del cable —la atenuación, el ruido y las reflexiones siguen existiendo—, pero logra absorberlos dentro de su margen de funcionamiento. Mientras la señal se mantenga dentro de los límites que permiten una correcta interpretación, la imagen se conserva intacta.

Esto explica por qué estos sistemas pueden operar sobre cableado que, en términos estrictos, está lejos de ser ideal. Empalmes, conectores subóptimos o incluso coaxiales de calidad media pueden no afectar significativamente el resultado, siempre que no se supere el umbral crítico del sistema.

Desde la perspectiva del instalador, esto se traduce en una ventaja muy concreta: mayor tolerancia a errores de instalación y a condiciones reales de campo. Donde otros sistemas comienzan a degradarse rápidamente, CVI y TVI mantienen un comportamiento estable durante más tiempo.

No es que estos sistemas “necesiten menos calidad de cable”, sino que están diseñados para trabajar mejor sobre un canal imperfecto. Y es precisamente esta capacidad la que los hace mucho más robustos en escenarios reales, donde las condiciones ideales rara vez se cumplen.

Por eso, en la práctica, aguantan mucho más “cable malo” sin comprometer la calidad de imagen, al menos hasta el punto en que el sistema deja de poder interpretar correctamente la información transmitida.

3.4 Ecualización: la gran diferencia

La ecualización es, en la práctica, uno de los factores que más claramente separa a AHD de sistemas como HD-CVI y HD-TVI. No se trata solo de “mejorar la señal”, sino de cómo cada sistema interpreta y corrige las distorsiones del canal.

En AHD, la ecualización cumple un rol limitado. Puede compensar parcialmente pérdidas generales de nivel, pero no está diseñada para reconstruir de forma activa la estructura de la señal. No existe una compensación significativa de fase ni una adaptación continua a las condiciones del canal. En consecuencia, el sistema depende en gran medida de que la señal llegue con una forma suficientemente fiel desde el origen.

Esto implica que AHD asume, implícitamente, un escenario de transmisión relativamente favorable: distancias moderadas, cableado de buena calidad y baja presencia de discontinuidades. Cuando estas condiciones se cumplen, el sistema puede ofrecer resultados muy correctos. Pero fuera de ese escenario, las limitaciones aparecen rápidamente.

En contraste, los sistemas CVI y TVI incorporan una ecualización mucho más sofisticada, que no solo actúa sobre la amplitud, sino también sobre la estructura temporal y espectral de la señal. La compensación de fase permite corregir distorsiones introducidas por el cable, mientras que la adaptación dinámica ajusta continuamente la respuesta del receptor en función de las condiciones reales del canal.

Además, estos sistemas pueden ajustar su comportamiento según la distancia efectiva del enlace, recuperando componentes que han sido degradadas en el trayecto. Esto extiende significativamente el rango operativo sin comprometer la calidad de la imagen.

Desde el punto de vista práctico, esta diferencia se traduce en algo muy concreto: AHD funciona bien cuando el canal es bueno; CVI y TVI están diseñados para funcionar incluso cuando el canal no lo es.

La ecualización no es un detalle menor, sino uno de los pilares que explican por qué sistemas aparentemente similares pueden comportarse de forma tan distinta en campo. Mientras AHD depende del canal, CVI y TVI intentan dominarlo.

3.5 Comportamiento frente al ruido

AHD

En AHD, el comportamiento frente al ruido sigue estando fuertemente influenciado por su herencia analógica. Aunque exista procesamiento digital en etapas internas, la señal transmitida mantiene una relación directa entre su forma eléctrica y la imagen final, lo que implica que el ruido no puede ser separado de la información útil de manera efectiva.

Cuando el ruido se introduce en el sistema —ya sea por interferencias externas, degradación del cable o limitaciones propias del hardware— se superpone directamente sobre la señal, afectando su amplitud y su forma. A diferencia de sistemas basados en decisión de símbolos, aquí no existe un mecanismo robusto que permita “ignorar” pequeñas perturbaciones: cualquier alteración impacta en la imagen.

El resultado es un comportamiento típicamente analógico: la degradación es progresiva y acumulativa. A medida que la relación señal/ruido empeora, la calidad de la imagen disminuye de forma continua, sin un umbral claro de fallo.

En términos visuales, esto se manifiesta de formas bastante características.

El grano es uno de los primeros síntomas, producto de variaciones aleatorias en la señal de luminancia. A medida que el ruido aumenta, estas variaciones se vuelven más evidentes y afectan la legibilidad de la escena, especialmente en zonas oscuras.

Las dobles imágenes o sombras suelen estar asociadas a reflexiones y desadaptaciones en el canal, pero su visibilidad aumenta significativamente en presencia de ruido, que dificulta aún más la interpretación de la señal original.

Los saltos de sincronismo representan una degradación más severa. En este punto, el sistema comienza a tener dificultades para mantener una referencia temporal estable, lo que se traduce en inestabilidad de la imagen, desplazamientos o incluso pérdida momentánea de señal.

Desde el punto de vista técnico, todos estos efectos responden a un mismo principio: el sistema no distingue entre señal y perturbación. La imagen es una consecuencia directa de la forma de la señal eléctrica, por lo que cualquier contaminación de esa señal se convierte inmediatamente en contenido visible.

AHD no transforma el problema del ruido, sino que lo hereda en gran medida. Mejora la resolución respecto a CVBS, pero mantiene un comportamiento donde la calidad de imagen está directamente ligada a la pureza del canal, sin mecanismos fuertes de desacople entre señal física e información.

CVI / TVI

En sistemas como HD-CVI y HD-TVI, el comportamiento frente al ruido responde a una lógica completamente distinta, propia de sistemas donde la información está codificada y debe ser interpretada, no reconstruida directamente a partir de la forma de la señal.

El concepto central es el umbral de decisión digital. La señal recibida no se evalúa en términos de “qué tan limpia es”, sino de si puede ser correctamente interpretada dentro de un conjunto de estados posibles. Mientras el ruido no desplace la señal fuera de esos márgenes, el receptor puede identificar los símbolos sin error.

Esto produce un comportamiento muy característico en campo. A diferencia de los sistemas analógicos o semi-analógicos, donde la degradación es progresiva, aquí existe una zona de funcionamiento estable en la que la imagen se mantiene prácticamente perfecta, incluso en presencia de ruido o atenuación.

Sin embargo, esta estabilidad tiene un límite bien definido. Cuando el nivel de ruido o distorsión supera la capacidad del sistema para distinguir correctamente los símbolos, la decodificación comienza a fallar. En ese punto, la degradación ya no es gradual, sino abrupta.

El resultado es lo que típicamente se observa como:

• Congelamientos momentáneos
• Artefactos digitales o bloques corruptos
• Pérdida total de imagen

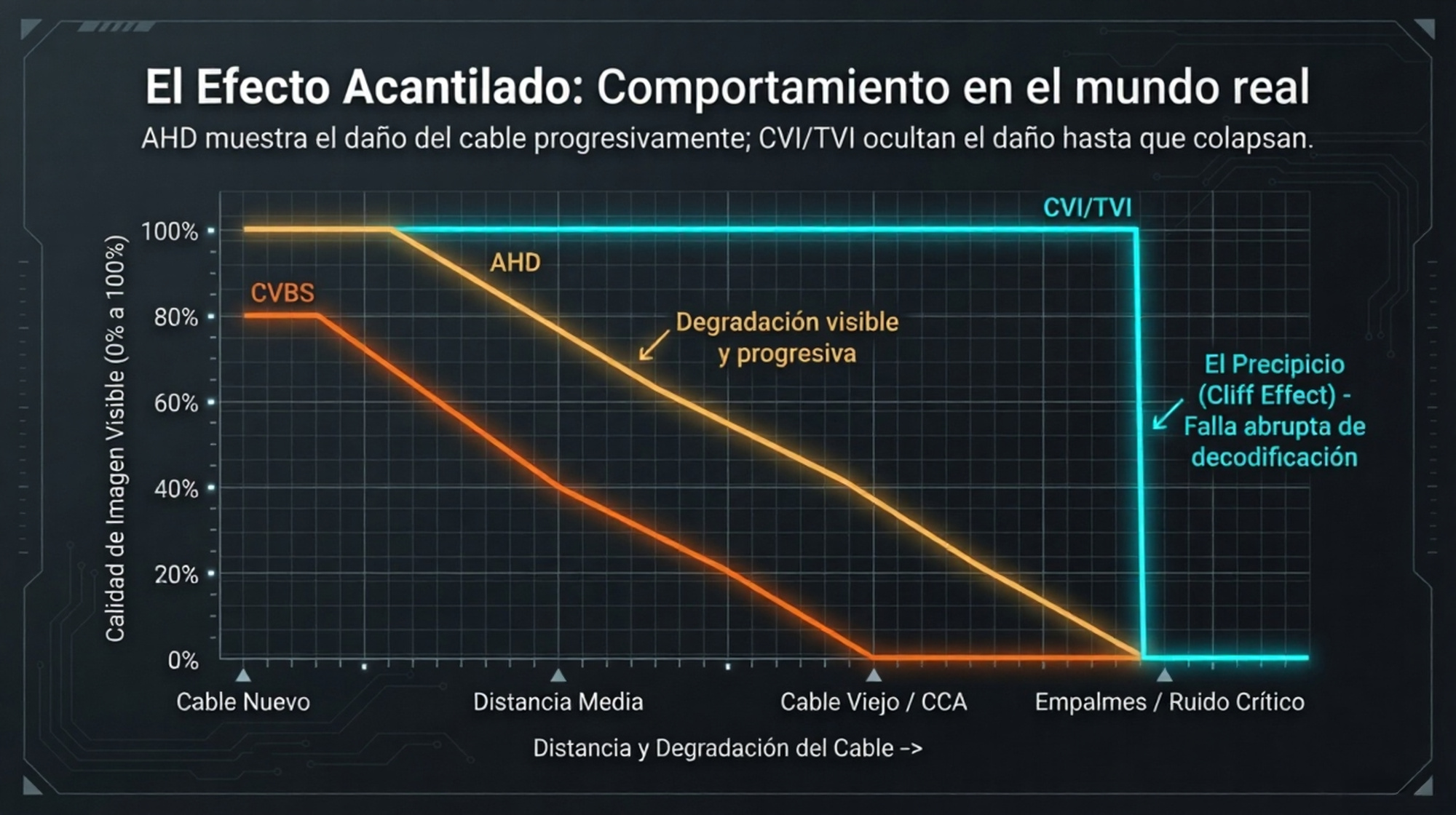

Este comportamiento, conocido como efecto cliff (precipicio), es característico de sistemas digitales: la calidad se mantiene constante hasta que el sistema deja de poder interpretar la información.

Desde el punto de vista técnico, esto implica que el ruido no se convierte directamente en “contenido visible”, como ocurre en AHD o CVBS. En su lugar, el sistema tolera cierto nivel de perturbación sin impacto perceptible. Solo cuando esa perturbación afecta la interpretación de los datos aparece la falla.

El sistema no elimina el ruido del canal, pero cambia completamente su impacto. Se pasa de un modelo donde el ruido degrada la imagen de forma continua, a uno donde el ruido es irrelevante… hasta que deja de serlo.

Y ese comportamiento es, justamente, el sello de los sistemas digitales aplicados a un medio analógico.

3.6 Rango dinámico de señal (en el canal)

Cuando se analiza el comportamiento real de estas tecnologías, no solo importa el rango dinámico de la imagen capturada, sino también el rango dinámico de la señal transmitida y la capacidad del sistema para operar dentro de él.

En AHD, este rango útil es relativamente más estrecho. La señal debe mantenerse dentro de márgenes bastante definidos para ser interpretada correctamente, ya que no existe un desacople fuerte entre amplitud eléctrica e información. Esto implica que variaciones en el nivel —ya sea por atenuación, pérdidas en el cable o inconsistencias del canal— impactan directamente en la calidad de la imagen.

Además, la atenuación desigual en frecuencia, típica del coaxial, introduce cambios en la forma de la señal que el sistema no siempre puede compensar. Como resultado, el margen operativo se reduce: pequeñas desviaciones pueden comenzar a generar degradación visible.

En sistemas como HD-CVI y HD-TVI, la situación es distinta. Aquí el sistema dispone de un mayor margen dinámico efectivo en la señal, no porque el canal sea mejor, sino porque la información está codificada de forma que tolera variaciones dentro de ciertos límites.

Dos elementos son clave en este comportamiento.

Por un lado, el AGC (Automatic Gain Control) permite ajustar dinámicamente el nivel de la señal recibida, compensando pérdidas globales de amplitud. Esto evita que la señal caiga fuera del rango operativo del sistema, manteniéndola dentro de condiciones donde la decodificación es posible.

Por otro, los sistemas incorporan mecanismos de recuperación de reloj (CDR, Clock Data Recovery). Estos permiten reconstruir la referencia temporal incluso cuando la señal presenta distorsiones o jitter, algo fundamental cuando la información está organizada en símbolos y depende de una correcta sincronización.

La combinación de estos mecanismos amplía significativamente el rango de condiciones en las que el sistema puede operar correctamente. La señal puede variar en amplitud, sufrir distorsiones o degradarse parcialmente, pero mientras se mantenga dentro del margen donde los símbolos son distinguibles, la imagen se conserva intacta.

Desde el punto de vista práctico, esto se traduce en una mayor tolerancia a variaciones del canal. Donde AHD comienza a degradarse al salir de un rango relativamente estrecho, CVI y TVI continúan funcionando correctamente durante más tiempo.

No se trata solo de cuánta señal hay, sino de cuánto margen tiene el sistema para interpretarla correctamente. Y es en ese margen donde se encuentra una de las diferencias más importantes entre ambas arquitecturas.

3.7 Espectro y eficiencia

Cuando se analiza cómo estas tecnologías utilizan el espectro disponible en el coaxial, aparece una diferencia clave que no siempre es evidente en especificaciones comerciales: no se trata solo de cuánto ancho de banda se usa, sino de cómo se organiza.

En AHD, el uso del espectro sigue una lógica más cercana al mundo analógico. La señal ocupa un rango relativamente amplio para poder transportar mayor resolución, pero lo hace sin una estructuración estricta basada en codificación eficiente de la información. En términos prácticos, esto significa que el sistema necesita “más espacio” para transmitir lo mismo, y ese espacio no siempre se aprovecha de forma óptima.

Al no existir una organización clara en términos de símbolos bien definidos y separación eficiente dentro del espectro, la señal resulta más vulnerable a interferencias, atenuación selectiva y distorsiones del canal. Parte del ancho de banda se utiliza para transportar redundancias implícitas o para compensar limitaciones del propio esquema de transmisión, en lugar de maximizar la densidad de información útil.

En contraste, los sistemas como HD-CVI y HD-TVI utilizan el espectro de forma mucho más estructurada y eficiente. La información está codificada en símbolos, lo que permite organizar el espectro en función de la transmisión de datos, no de la forma de onda.

Esto implica que cada porción del espectro tiene un propósito definido dentro del esquema de modulación. La señal no necesita “parecerse” a la imagen, sino transportar información de forma compacta y robusta. Como resultado, se logra una mayor densidad de datos por unidad de ancho de banda y una mejor tolerancia a las imperfecciones del canal.

Desde el punto de vista práctico, esta diferencia se traduce en algo muy concreto: a igualdad de condiciones físicas, los sistemas con uso eficiente del espectro logran mayor resolución, mejor estabilidad y mayor alcance.

AHD utiliza más ancho de banda para sostener su modelo, mientras que CVI y TVI utilizan ese ancho de banda para optimizar la transmisión de información. Y es esa diferencia en la organización del espectro la que explica gran parte de su comportamiento diferencial en condiciones reales.

No es solo cuánto ancho de banda se usa, sino qué tan inteligentemente se utiliza.

3.8 Caso real de campo (muy común)

En instalaciones existentes —especialmente en migraciones— es habitual encontrarse con escenarios lejos de lo ideal: cableado antiguo, empalmes acumulados y recorridos compartidos con líneas de potencia. Desde el punto de vista eléctrico, esto configura un canal con atenuación irregular, ruido acoplado y múltiples discontinuidades.

Bajo estas condiciones, el comportamiento de cada tecnología deja de ser teórico y pasa a ser claramente observable.

En sistemas AHD, la señal depende fuertemente de su integridad eléctrica. Las pérdidas en altas frecuencias reducen la definición, las reflexiones introducen distorsiones y el ruido se suma directamente a la imagen. El resultado típico es una señal que no logra sostener estabilidad en el tiempo: aparecen fallas intermitentes, líneas o barras producto de interferencias, y una pérdida general de nitidez que da lugar a una imagen blanda.

Además, estas degradaciones no siempre son constantes. Pueden variar según condiciones externas —carga en la red eléctrica, temperatura, interferencias transitorias—, lo que hace que el sistema sea difícil de diagnosticar y mantener.

En contraste, sistemas como HD-CVI y HD-TVI se comportan de manera mucho más estable en el mismo entorno. La combinación de modulación basada en símbolos, ecualización adaptativa y mecanismos de sincronización robustos permite absorber gran parte de las imperfecciones del canal.

Esto se traduce en una imagen que se mantiene consistente y limpia, incluso cuando el medio de transmisión está lejos de ser ideal. La distancia operativa efectiva se extiende, y lo más importante desde el punto de vista del instalador, se reduce significativamente la necesidad de intervenciones correctivas.

El contraste entre ambos sistemas en este tipo de escenarios no es sutil, sino evidente. Donde AHD comienza a mostrar síntomas de degradación progresiva y comportamiento errático, CVI y TVI mantienen un funcionamiento dentro de márgenes aceptables durante mucho más tiempo.

Desde una perspectiva práctica, este tipo de caso resume toda la teoría desarrollada: no se trata únicamente de resolución o especificaciones nominales, sino de cómo cada sistema enfrenta un canal imperfecto.

En instalaciones reales —con cableado heredado y condiciones no controladas— la elección de tecnología define directamente la estabilidad del sistema. Y es ahí donde las diferencias de arquitectura dejan de ser un detalle técnico para convertirse en un factor operativo crítico.

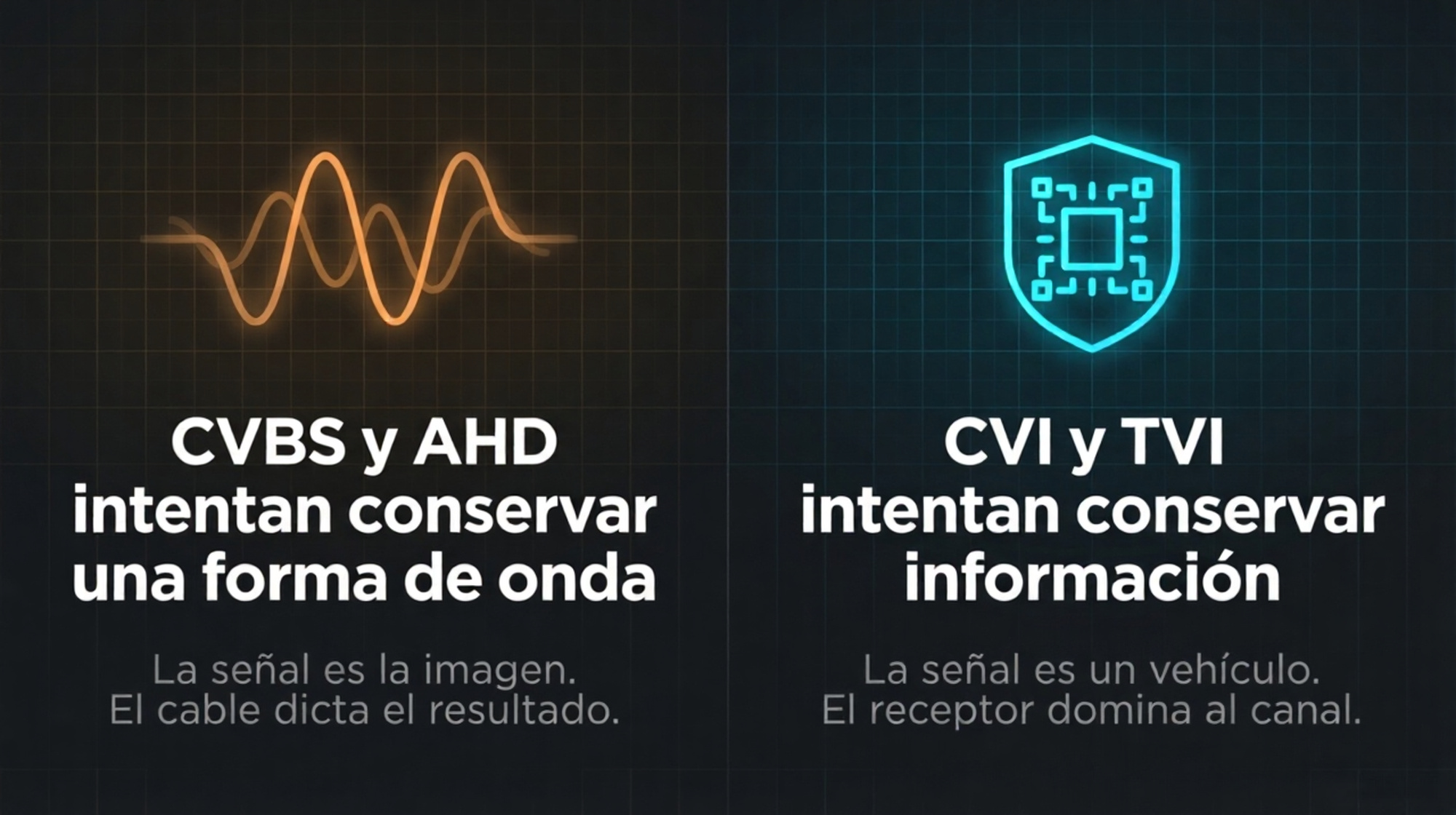

AHD falla antes porque sigue siendo demasiado analógico.

Esta afirmación no es una crítica simplista, sino una consecuencia directa de su arquitectura. AHD extiende el modelo de CVBS, pero no lo reemplaza completamente. Eso implica que sigue dependiendo, en gran medida, de que la señal llegue eléctricamente bien formada, algo que en condiciones reales rara vez ocurre.

En cambio, sistemas como HD-CVI y HD-TVI cambian el problema: no intentan preservar la señal, sino interpretar información dentro de un canal imperfecto.

En AHD, el canal define el resultado. Si el cable introduce pérdidas, ruido o distorsión, la imagen lo refleja directamente. La degradación es progresiva, visible y muchas veces difícil de estabilizar en entornos reales.

En CVI y TVI, el canal sigue siendo imperfecto, pero el sistema está diseñado para trabajar dentro de ese contexto. La señal puede degradarse eléctricamente sin que eso implique una degradación inmediata de la imagen. Solo cuando se supera el umbral de interpretación aparece la falla.

Desde el punto de vista práctico, esto se traduce en una diferencia muy concreta:

• AHD funciona bien cuando todo está bien
• CVI / TVI funcionan incluso cuando las cosas no están del todo bien

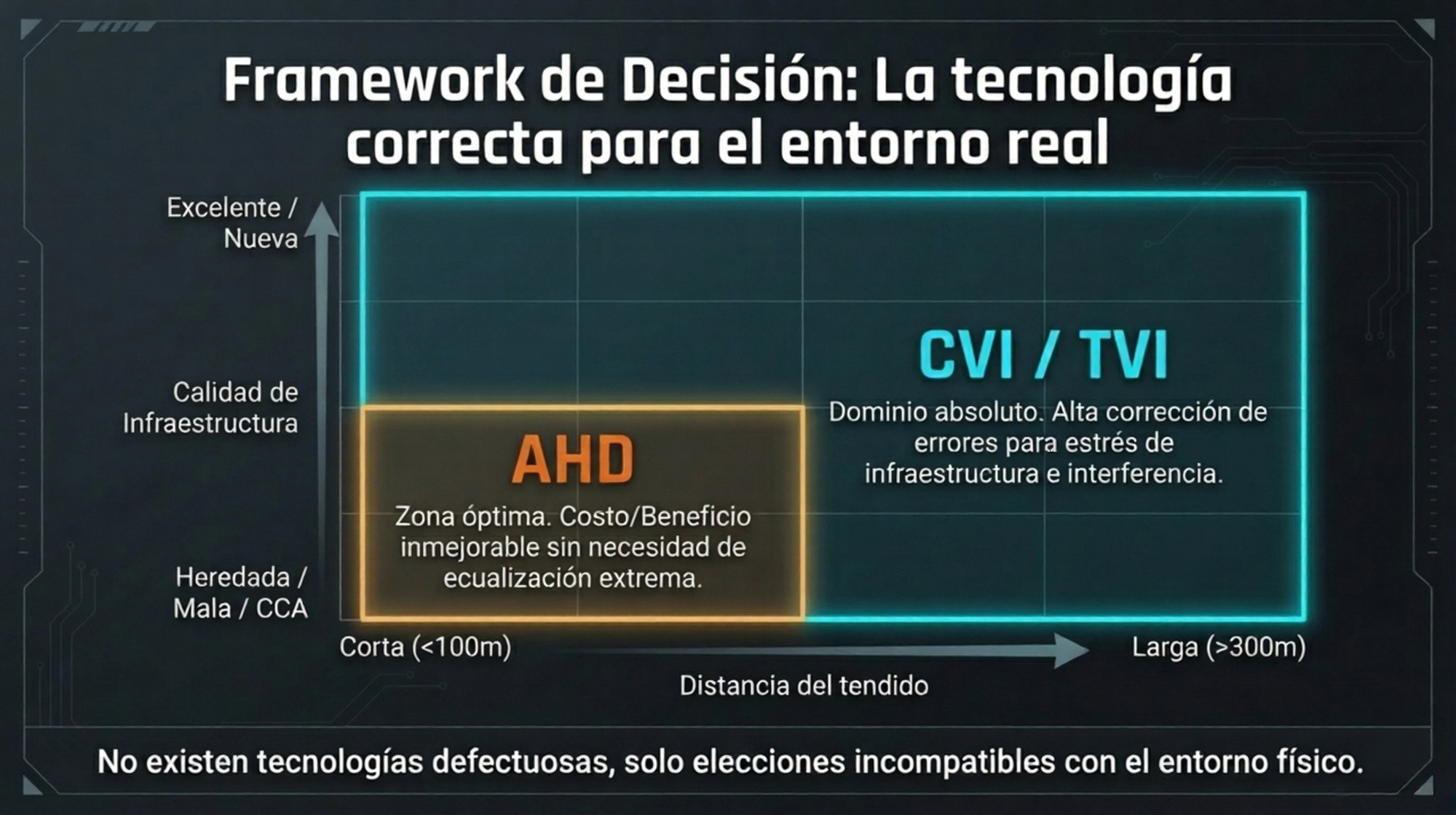

3.9 ¿Cuándo AHD SÍ tiene sentido?

Después de todo el análisis, es importante no caer en una conclusión simplista. AHD no es una mala tecnología; simplemente responde a un conjunto de decisiones de diseño que la hacen más adecuada para ciertos escenarios.

Cuando el canal de transmisión se mantiene dentro de condiciones controladas, AHD puede ofrecer resultados perfectamente válidos, con una relación costo/beneficio muy competitiva.

En instalaciones cortas, típicamente por debajo de los 100–150 metros, las limitaciones del coaxial en alta frecuencia aún no se vuelven críticas. La señal mantiene suficiente integridad como para ser interpretada sin degradaciones significativas, incluso con una ecualización limitada.

Si además se dispone de cable de buena calidad —coaxial con conductor de cobre sólido, buen blindaje y conectores correctamente instalados—, se minimizan fenómenos como atenuación desigual, reflexiones y acople de ruido. En este contexto, AHD puede operar dentro de su rango óptimo sin necesidad de compensaciones avanzadas.

El factor económico también es relevante. AHD permite implementar sistemas de video en alta definición con menor costo de hardware, tanto en cámaras como en DVRs. En proyectos donde el presupuesto es ajustado y las condiciones del canal son favorables, esta ventaja puede ser determinante.

Por último, el entorno eléctrico juega un papel importante. En ambientes con bajo nivel de interferencia electromagnética, donde no hay proximidad a motores, variadores o líneas de potencia, la señal se mantiene más limpia y el sistema no se ve exigido al límite de su capacidad.

En conjunto, estos factores definen el escenario ideal para AHD: distancias moderadas, infraestructura cuidada y condiciones relativamente controladas. En ese contexto, el sistema puede ofrecer una calidad de imagen adecuada sin necesidad de la complejidad adicional de otras tecnologías.

En este punto, AHD tiene sentido cuando el problema está bien contenido. No busca dominar un canal difícil, sino aprovechar uno que ya es favorable, ofreciendo una solución simple, económica y suficiente para muchas aplicaciones reales.
