Fundamentos de CCTV - La señal de Video - #3 - Parte-2

8 Cambio de paradigma: de señal a datos

El paso de sistemas analógicos —incluyendo las variantes HD sobre coaxial— hacia video sobre IP no es una simple evolución tecnológica, sino un cambio radical en la naturaleza del problema.

En los sistemas basados en señal, lo que se transmite es una representación física continua de la información. La forma de la onda contiene directamente la imagen (o los datos codificados), y el tiempo fluye de manera continua. En este contexto, cualquier perturbación del medio —ruido, atenuación, interferencias— modifica esa forma de onda y, por lo tanto, la imagen resultante.

En cambio, en sistemas IP, lo que se transmite no es una señal en el sentido clásico, sino información estructurada en paquetes de datos. La imagen es primero digitalizada, comprimida y encapsulada, y luego enviada a través de una red donde cada unidad de información es tratada de forma independiente.

Esta diferencia cambia completamente el rol del ruido.

En un sistema analógico, el ruido es parte de la imagen: se suma, la degrada y se percibe directamente. En un sistema IP, el ruido solo es relevante si afecta la integridad de los bits. Mientras los datos puedan ser correctamente interpretados, la imagen se reconstruye sin degradación, independientemente de las condiciones físicas del medio.

Esto introduce una lógica completamente distinta en el comportamiento del sistema.

El tiempo deja de ser continuo y pasa a ser discreto y organizado en eventos: paquetes que se envían, se reciben, se almacenan temporalmente y se reordenan si es necesario. La imagen no se reconstruye en tiempo real a partir de una señal continua, sino a partir de bloques de información que llegan al receptor.

El resultado práctico es una diferencia muy clara en campo.

En sistemas analógicos o híbridos, la degradación es progresiva: la imagen empeora gradualmente a medida que el canal se degrada. En sistemas IP, la calidad se mantiene constante mientras los paquetes llegan correctamente. Cuando las condiciones empeoran, no aparece ruido en la imagen, sino pérdida de paquetes, latencia o interrupciones.

Esto se resume en una regla simple:

En IP, o la información llega correctamente… o no llega.

Desde el punto de vista técnico, esto es posible gracias a mecanismos como:

• Verificación de integridad de datos
• Reenvío de paquetes perdidos (según protocolo)
• Buffers y control de flujo
• Corrección de errores a nivel de red o aplicación

El sistema deja de depender de la calidad instantánea de una señal física y pasa a depender de la capacidad de la red para transportar datos de forma confiable.

Este cambio de paradigma redefine completamente cómo se diagnostican los problemas, cómo se diseñan las instalaciones y qué significa realmente “calidad de señal”. Ya no se trata de voltajes y formas de onda, sino de datos, paquetes y probabilidad de error.

9 Capa física (PHY): Ethernet

Medio de transmisión

En sistemas IP, la transmisión deja de depender de un enlace dedicado tipo coaxial y pasa a utilizar medios diseñados específicamente para el transporte de datos. El más común en videovigilancia es el par trenzado no apantallado (UTP, típicamente Cat5e o Cat6), utilizado en redes Ethernet.

A nivel físico, este medio introduce una diferencia fundamental respecto al coaxial: trabaja con señal diferencial balanceada sobre una impedancia característica de aproximadamente 100 ohmios.

En lugar de transmitir una señal referida a tierra, como en el coaxial, Ethernet utiliza pares de conductores donde la información se codifica como la diferencia de potencial entre ambos. Esto tiene una consecuencia clave: cualquier interferencia externa que afecte por igual a ambos conductores (modo común) tiende a cancelarse en el receptor.

Este principio, conocido como rechazo de modo común, es una de las razones principales por las que el UTP ofrece un comportamiento muy robusto frente a interferencias electromagnéticas, incluso en entornos eléctricos complejos.

Para entender mejor la diferencia, es útil compararlo directamente con el coaxial:

En el coaxial, la malla cumple funciones de retorno y blindaje, pero cualquier perturbación que logre acoplarse al conductor central impacta directamente en la señal. En UTP, en cambio, la inmunidad no depende tanto del blindaje como de la simetría del par trenzado y del procesamiento diferencial en el receptor.

Además, el hecho de trabajar sobre una infraestructura de red introduce una diferencia estructural importante. Mientras que el coaxial establece enlaces punto a punto (cámara–DVR), Ethernet permite construir una topología distribuida, donde múltiples dispositivos comparten el mismo medio a través de switches.

Desde el punto de vista práctico, esto implica que la calidad de transmisión ya no depende únicamente del cable entre dos puntos, sino del comportamiento global de la red: calidad de los enlaces, switches intermedios, carga de tráfico y configuración.

El paso a Ethernet no solo cambia el tipo de cable, sino la lógica completa del sistema. Se abandona un modelo de transmisión directa sobre un medio analógico y se adopta una infraestructura diseñada para transportar datos de forma robusta, eficiente y escalable.

Codificación en Ethernet (el PHY ya es digital)

Una idea importante —y muchas veces subestimada— es que en redes Ethernet el “mundo digital” no empieza en IP ni en los paquetes, sino en la propia capa física (PHY). Es decir, incluso antes de hablar de datos, ya existe un procesamiento digital complejo para poder transportar esa información sobre un medio imperfecto.

Tomemos como ejemplo 100BASE-TX. Aunque utiliza cable de cobre, la señal no es una simple variación de voltaje. Se emplea un esquema de codificación donde los bits se transforman en símbolos que luego son transmitidos mediante MLT-3 (Multi-Level Transmit), una técnica que reduce el contenido en altas frecuencias y mejora el comportamiento frente a interferencias. Todo esto opera sobre una señal diferencial sincronizada con un reloj de 125 MHz, lo que permite una transmisión estable dentro de las limitaciones del medio.

Al pasar a 1000BASE-T (Gigabit Ethernet), la complejidad aumenta de forma significativa. Aquí se utiliza modulación PAM-5 (Pulse Amplitude Modulation de 5 niveles), donde cada símbolo puede representar múltiples bits. Pero lo realmente relevante no es solo la modulación, sino todo el procesamiento asociado.

El sistema debe enfrentarse a problemas que, en otros contextos, serían críticos: interferencia entre pares, reflexiones, eco por transmisión bidireccional simultánea y distorsiones del canal. Para resolver esto, el PHY incorpora cancelación de eco, compensación de diafonía (crosstalk) y algoritmos de ecualización avanzados. Todo esto se implementa mediante procesamiento digital de señales (DSP) en tiempo real.

Es decir, antes de que un paquete IP exista, la señal ya ha pasado por:

• Codificación de línea
• Modulación multinivel
• Ecualización adaptativa
• Recuperación de reloj
• Cancelación de interferencias

Este nivel de complejidad es lo que permite que Ethernet funcione de manera confiable sobre cables de cobre en entornos reales, donde el canal está lejos de ser ideal.

Desde la perspectiva de todo lo que vimos anteriormente, esto conecta directamente con el cambio de paradigma. En CVBS o AHD, la señal debe preservarse. En Ethernet, la señal es solo un medio para transportar símbolos que luego son reconstruidos mediante procesamiento intensivo.

Cuando hablamos de video IP, no solo estamos hablando de redes o protocolos, sino de un sistema donde incluso la capa más baja ya está diseñada para dominar el canal, no depender de él. Y esa es la base que permite todo lo que viene después.

10 PoE: energía + datos

PoE (Power over Ethernet)

Uno de los avances más prácticos en sistemas IP es la capacidad de transmitir energía y datos sobre el mismo cable. Esto se logra mediante PoE (Power over Ethernet), una tecnología estandarizada que permite alimentar dispositivos como cámaras sin necesidad de una fuente local.

Los estándares más comunes definen distintos niveles de potencia disponible:

• 802.3af: hasta 15.4 W
• 802.3at: hasta 30 W
• 802.3bt: entre 60 y 90 W según la implementación

Desde el punto de vista funcional, esto simplifica enormemente la instalación. Se elimina la necesidad de cableado eléctrico adicional, se centraliza la alimentación y se mejora el control del sistema. Pero lo interesante está en cómo se logra esto electrónicamente sin interferir con la transmisión de datos.

El principio fundamental es la superposición controlada de energía DC sobre una señal AC diferencial. La clave está en que los datos Ethernet se transmiten como señales diferenciales de alta frecuencia, mientras que la alimentación se introduce como una componente continua que no interfiere con ese contenido.

Esto es posible gracias al uso de transformadores de aislamiento (magnetics) en la interfaz Ethernet. Estos componentes cumplen varias funciones críticas:

• Aíslan eléctricamente los dispositivos
• Permiten el paso de señales AC (datos)
• Bloquean o separan la componente DC según el diseño

La energía se inyecta de forma común en el par (modo común), lo que significa que no altera la diferencia de potencial que representa los datos. Desde el punto de vista del receptor, la señal útil sigue siendo la misma; la alimentación “viaja” en una dimensión distinta del sistema eléctrico.

Otro aspecto fundamental es la detección automática de carga. Antes de suministrar energía, el equipo PoE (PSE, Power Sourcing Equipment) verifica que el dispositivo conectado (PD, Powered Device) sea compatible. Esto se realiza mediante un proceso de identificación basado en resistencias características, evitando aplicar tensión a dispositivos no preparados.

Además, el sistema incorpora mecanismos de protección y control, como limitación de corriente, desconexión ante fallas y protección contra sobretensiones. Esto no solo protege el equipo, sino que permite una operación segura en entornos reales donde pueden existir condiciones eléctricas adversas.

Desde una perspectiva más amplia, PoE refleja nuevamente el cambio de paradigma. En sistemas analógicos, la energía y la señal son mundos separados. En Ethernet, ambos se integran dentro de una misma infraestructura, gestionados de forma inteligente y controlada.

PoE no es solo una conveniencia de instalación, sino una consecuencia directa de un sistema donde la señal ya no es una forma de onda delicada, sino información robusta que puede coexistir con otros elementos —como la energía— sin comprometer su integridad.

11 Del sensor al paquete IP (cadena completa)

Sensor → ADC → ISP → Compresión → Packetización → Ethernet

En sistemas de video IP, la imagen no viaja como una señal continua ni como una forma de onda que deba preservarse, sino como el resultado de una cadena de procesamiento completamente digital. Cada etapa transforma la información, no solo la transporta, y en cada una de ellas se define qué se conserva y qué se descarta.

El proceso comienza en el sensor, donde la luz se convierte en una señal eléctrica. A diferencia del mundo analógico clásico, esta señal no se transmite directamente, sino que es inmediatamente digitalizada por el ADC. En este punto, todo lo que vimos sobre resolución, cuantización y ruido entra en juego: la calidad inicial de la imagen queda condicionada por cómo se captura y discretiza esa información.

A partir de ahí, interviene el ISP (Image Signal Processor), una etapa crítica donde la imagen se “construye” en términos perceptuales. Aquí se aplican procesos como balance de blancos, reducción de ruido, interpolación de color, ajuste de contraste y mejora de rango dinámico. Esta etapa no solo corrige imperfecciones, sino que define en gran medida el carácter final de la imagen.

Luego viene uno de los puntos más importantes del sistema: la compresión. Dado que el volumen de datos generado por el sensor es muy alto, es necesario reducirlo para poder transmitirlo eficientemente. Esto se logra mediante códecs como H.264 o H.265, que no solo comprimen la información, sino que introducen un modelo completamente distinto: la imagen ya no se transmite cuadro a cuadro de forma independiente, sino como una combinación de cuadros completos y diferencias entre ellos.

Esta etapa es crítica porque implica una decisión irreversible: parte de la información original se descarta para optimizar el ancho de banda. A diferencia del ruido o la atenuación, esta pérdida es intencional y controlada, pero sigue siendo una limitación del sistema.

Una vez comprimida, la información se organiza en paquetes de datos. Aquí entra en juego la packetización, donde la imagen deja de ser una entidad continua y pasa a dividirse en unidades discretas que pueden ser transmitidas a través de la red. Cada paquete contiene no solo datos de imagen, sino también información de control que permite su correcta reconstrucción en destino.

Finalmente, estos paquetes se transmiten a través de Ethernet, utilizando todo el conjunto de mecanismos que ya vimos: codificación de línea, modulación, ecualización, recuperación de reloj y control de errores a nivel físico. El cable ya no transporta “video”, sino datos que representan video.

Este flujo completo define una diferencia fundamental respecto a cualquier sistema basado en señal. En lugar de intentar preservar una forma de onda a lo largo del canal, el sistema construye, transforma, comprime y transmite información estructurada, que luego será reconstruida en el extremo receptor.

La calidad final de la imagen no depende de un único punto, sino de toda la cadena. Cada etapa introduce sus propias limitaciones y decisiones, y entenderlas es clave para diagnosticar correctamente problemas en sistemas IP, donde la degradación ya no es visible como ruido, sino como pérdida de información, compresión excesiva o fallas en la transmisión de datos.

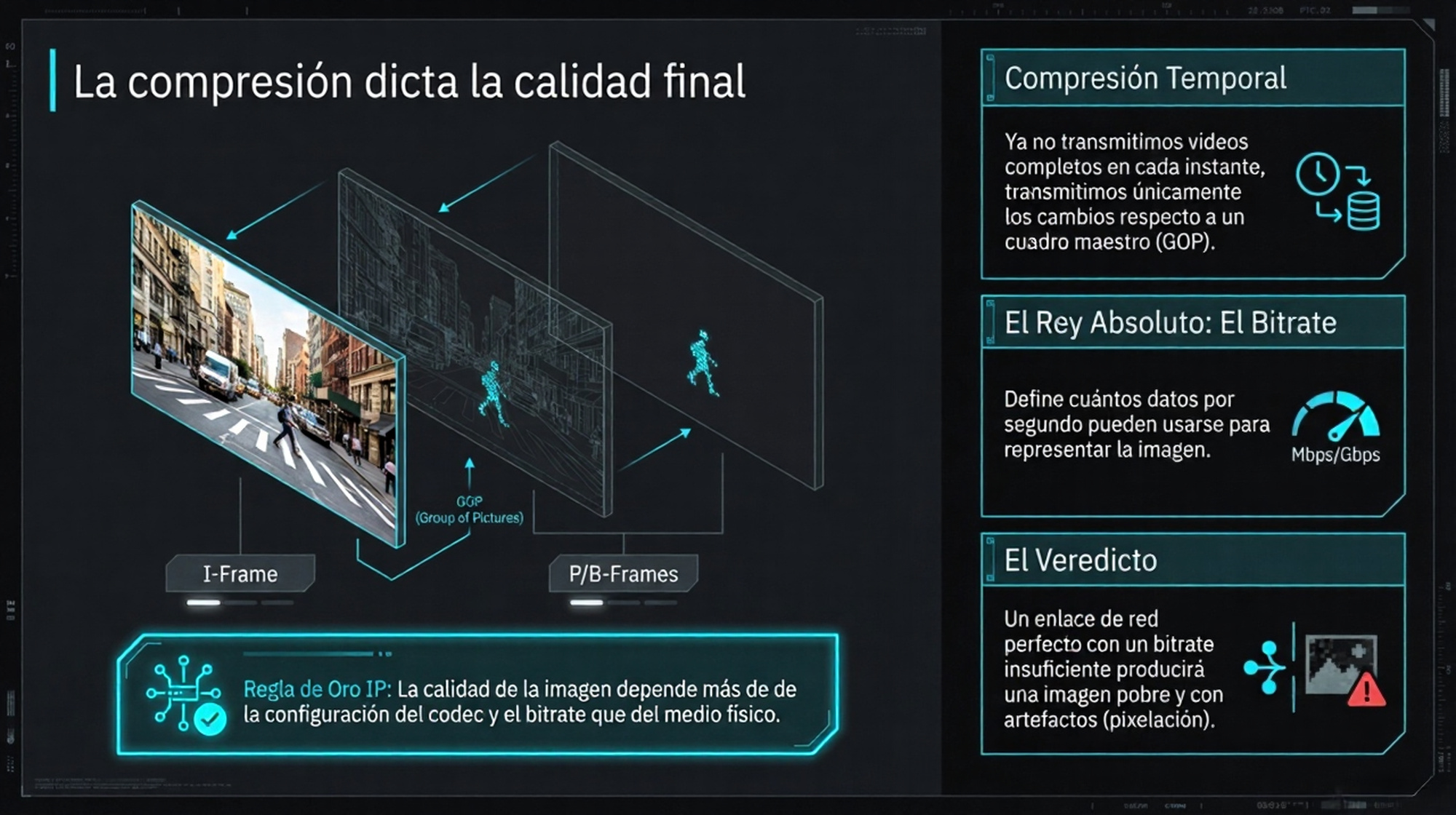

12 Compresión: el gran punto crítico

Codecs y modelo de compresión

En sistemas IP, el mayor cambio respecto a cualquier tecnología sobre coaxial no está en el cable ni en la transmisión, sino en la compresión de video. Aquí es donde realmente se define la calidad final de la imagen.

Los códecs más utilizados —como H.264, H.265 (y sus variantes optimizadas como H.265+), y más recientemente H.266— no solo reducen el tamaño de la información, sino que cambian completamente la forma en que el video es representado.

A diferencia del video analógico o incluso de los sistemas HD sobre coaxial, donde cada instante tiene una relación directa con la señal, en compresión moderna la imagen se construye a partir de:

• Cuadros completos (I-frames)
• Diferencias respecto a cuadros anteriores (P/B-frames)

Esto introduce el concepto de compresión temporal, donde no todo el video se transmite como información nueva, sino como cambios sobre una base existente. Es una optimización extremadamente eficiente, pero también introduce nuevas dependencias.

###️ Parámetros críticos

En este contexto, la calidad de imagen deja de depender principalmente del medio físico y pasa a estar dominada por parámetros de codificación.

El bitrate es el más determinante. Define cuántos datos por segundo están disponibles para representar la imagen. Un bitrate bajo obliga al sistema a descartar más información, lo que se traduce en artefactos, pérdida de detalle y degradación perceptual, incluso si la red es perfecta.

El GOP (Group of Pictures) determina la estructura temporal del video, es decir, cada cuánto aparece un cuadro completo y cuántos cuadros intermedios dependen de él. Un GOP largo mejora la eficiencia, pero hace al sistema más dependiente de la integridad de los datos previos.

La latencia es otra consecuencia directa de este modelo. Como la reconstrucción de la imagen depende de múltiples cuadros y procesamiento, siempre existe un retardo entre captura y visualización, algo que no ocurre en sistemas analógicos tradicionales.

Diferencia clave respecto a coaxial

Aquí aparece una de las diferencias más importantes de todo el sistema.

En tecnologías como CVBS, AHD o incluso CVI/TVI, la calidad de imagen depende en gran medida del estado del canal físico: cable, ruido, distancia, interferencias.

En video IP, esa dependencia se desplaza.

La calidad de imagen depende más del bitrate que del cable.

Mientras la red pueda transportar los datos sin pérdidas significativas, la imagen será exactamente tan buena como lo permita la compresión. Un enlace perfecto con bitrate insuficiente producirá una imagen pobre. En cambio, un bitrate adecuado puede sostener alta calidad incluso sobre redes no ideales, siempre que los paquetes lleguen correctamente.

Implicaciones prácticas

Esto cambia completamente la lógica de diagnóstico.

En sistemas sobre coaxial, un problema de imagen suele estar asociado a señal: niveles, ruido, interferencias. En sistemas IP, muchos problemas de calidad —pixelación, bloques, pérdida de detalle— no tienen origen en el medio físico, sino en configuración de compresión.

Desde el punto de vista del instalador, esto implica que la optimización del sistema ya no pasa solo por el cableado, sino por:

• Ajustar correctamente el bitrate
• Elegir el codec adecuado
• Configurar GOP y perfiles de compresión
• Balancear calidad vs ancho de banda

La compresión es el punto donde el sistema decide qué información vale la pena conservar. Y esa decisión tiene un impacto mucho mayor en la calidad final que cualquier imperfección del cable en un sistema IP bien diseñado.

13 Packetización y protocolos

Una vez que el video ha sido comprimido, deja de ser una secuencia continua y pasa a convertirse en datos estructurados que deben viajar por la red. Este proceso se conoce como packetización, y es el punto donde el video entra de lleno en el mundo de los protocolos de comunicación.

En lugar de enviar una señal, el sistema divide la información en paquetes independientes, cada uno con su propia cabecera, control de integridad y direccionamiento. Estos paquetes pueden tomar distintos caminos dentro de la red y ser reordenados en destino para reconstruir el flujo de video.

En este contexto, aparecen varios protocolos que cumplen funciones específicas dentro del sistema:

• RTP se encarga del transporte de video en tiempo real, añadiendo información de temporización y secuencia para reconstruir correctamente el flujo
• RTSP actúa como protocolo de control, gestionando la apertura, pausa y cierre de streams
• TCP y UDP operan a nivel de transporte, definiendo cómo se envían los datos
• HTTP y HTTPS se utilizan para acceso web y configuración
• ONVIF define la interoperabilidad entre dispositivos

Cada uno de estos protocolos forma parte de una arquitectura en capas donde el video deja de ser “una señal” y pasa a ser información gestionada.

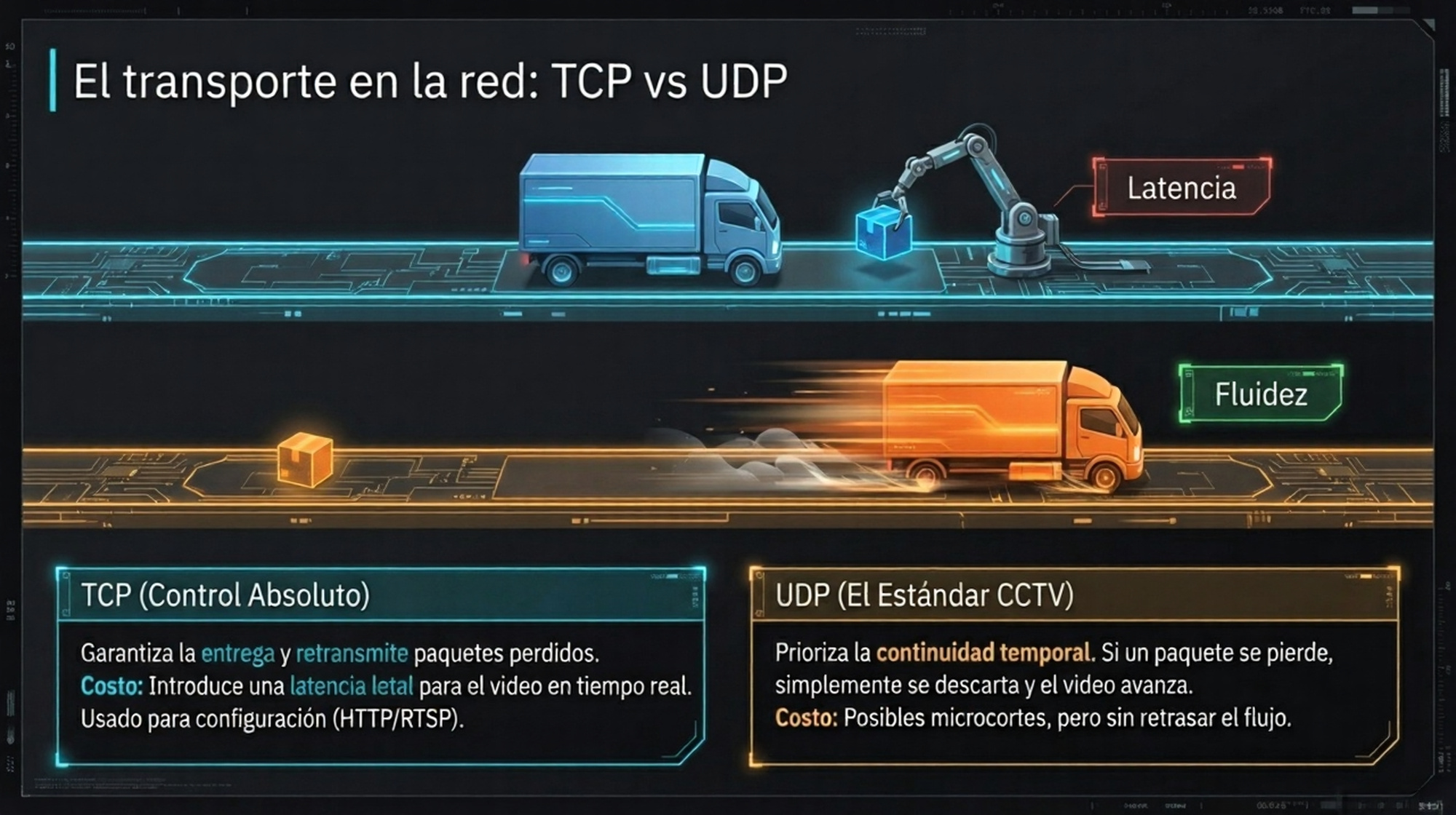

TCP vs UDP: la decisión clave

Dentro de esta arquitectura, la elección entre TCP y UDP es especialmente importante porque define el comportamiento del sistema frente a pérdidas y latencia.

En teoría, TCP ofrece una transmisión más confiable porque asegura que todos los datos lleguen correctamente. Sin embargo, esta confiabilidad tiene un costo: cuando un paquete se pierde, debe ser reenviado, lo que introduce latencia adicional.

En video en tiempo real, esta latencia es crítica.

Por eso, en la mayoría de los sistemas CCTV IP, el video se transmite utilizando UDP. En este esquema, si un paquete se pierde, simplemente se descarta. El sistema continúa reproduciendo el flujo sin esperar retransmisiones, priorizando la continuidad sobre la perfección.

El resultado es un comportamiento muy particular: en lugar de ruido o degradación progresiva como en analógico, pueden aparecer artefactos momentáneos, pequeños cortes o pérdida puntual de información, pero sin detener el flujo.

En paralelo, protocolos como RTSP o configuraciones del sistema suelen operar sobre TCP, donde la confiabilidad es más importante que la latencia.

Implicaciones prácticas

Este modelo introduce una nueva forma de entender los problemas.

En lugar de pensar en términos de señal degradada, el sistema se evalúa en términos de:

• Pérdida de paquetes
• Latencia
• Jitter (variación en el tiempo de llegada)

Una red puede tener buena conectividad pero mal rendimiento para video si estos parámetros no están controlados.

La packetización y los protocolos convierten el video en un problema de red. Ya no se trata de preservar una señal, sino de transportar datos de forma eficiente, ordenada y con el menor impacto posible en tiempo real.

14 Latencia en IP (inevitable)

En sistemas de video IP, la latencia no es un problema puntual ni una falla de configuración: es una consecuencia directa de la arquitectura. A diferencia de los sistemas sobre coaxial, donde la imagen se transmite prácticamente en tiempo real como una señal continua, en IP cada etapa introduce un retardo acumulativo.

El primer punto donde aparece latencia es la compresión. Los códecs modernos no procesan la imagen de forma instantánea, sino que necesitan analizar múltiples cuadros para optimizar la codificación. Esto implica almacenamiento temporal y procesamiento, lo que introduce un retardo inicial inevitable.

A continuación, intervienen los buffers. Tanto en la cámara como en el receptor, los datos se almacenan temporalmente para compensar variaciones en la red (jitter) y asegurar una reproducción fluida. Este mecanismo mejora la estabilidad, pero añade tiempo al flujo de video.

La red es el siguiente factor. Cada paquete debe atravesar switches, posibles rutas intermedias y mecanismos de control de tráfico. Aunque estos procesos son rápidos, no son instantáneos, y su efecto se acumula especialmente en redes congestionadas o mal diseñadas.

Finalmente, en el extremo receptor, la decodificación del video comprimido requiere nuevamente procesamiento. El sistema debe reconstruir la imagen a partir de los datos recibidos, lo que implica otro retardo adicional.

El resultado de esta cadena es una latencia total que, en condiciones normales, se sitúa entre 100 y 500 ms, aunque puede variar según configuración, codec y estado de la red.

En contraste, los sistemas sobre coaxial operan con latencias prácticamente despreciables, del orden de milisegundos o menos, ya que la imagen no requiere procesamiento complejo ni reconstrucción.

Esta diferencia tiene implicancias directas en aplicaciones prácticas.

En sistemas PTZ (Pan-Tilt-Zoom), la latencia afecta la capacidad de control en tiempo real. El operador actúa sobre una imagen que ya tiene un retardo, lo que puede generar desajustes entre el movimiento esperado y el observado.

En tareas de operación en vivo, donde se requiere respuesta inmediata —por ejemplo, seguimiento de eventos o control manual de cámaras—, este retardo puede ser crítico y debe ser tenido en cuenta en el diseño del sistema.

Desde el punto de vista técnico, la latencia no puede eliminarse completamente, pero sí puede optimizarse. Ajustes en bitrate, tamaño de buffer, tipo de codec y configuración de red permiten reducirla dentro de ciertos límites, aunque siempre existirá un compromiso entre latencia, estabilidad y calidad de imagen.

La latencia es el precio que se paga por las ventajas del video IP: compresión eficiente, transmisión flexible y robustez frente al canal. Entenderla no como un defecto, sino como una característica inherente del sistema, es clave para diseñar soluciones adecuadas a cada aplicación.

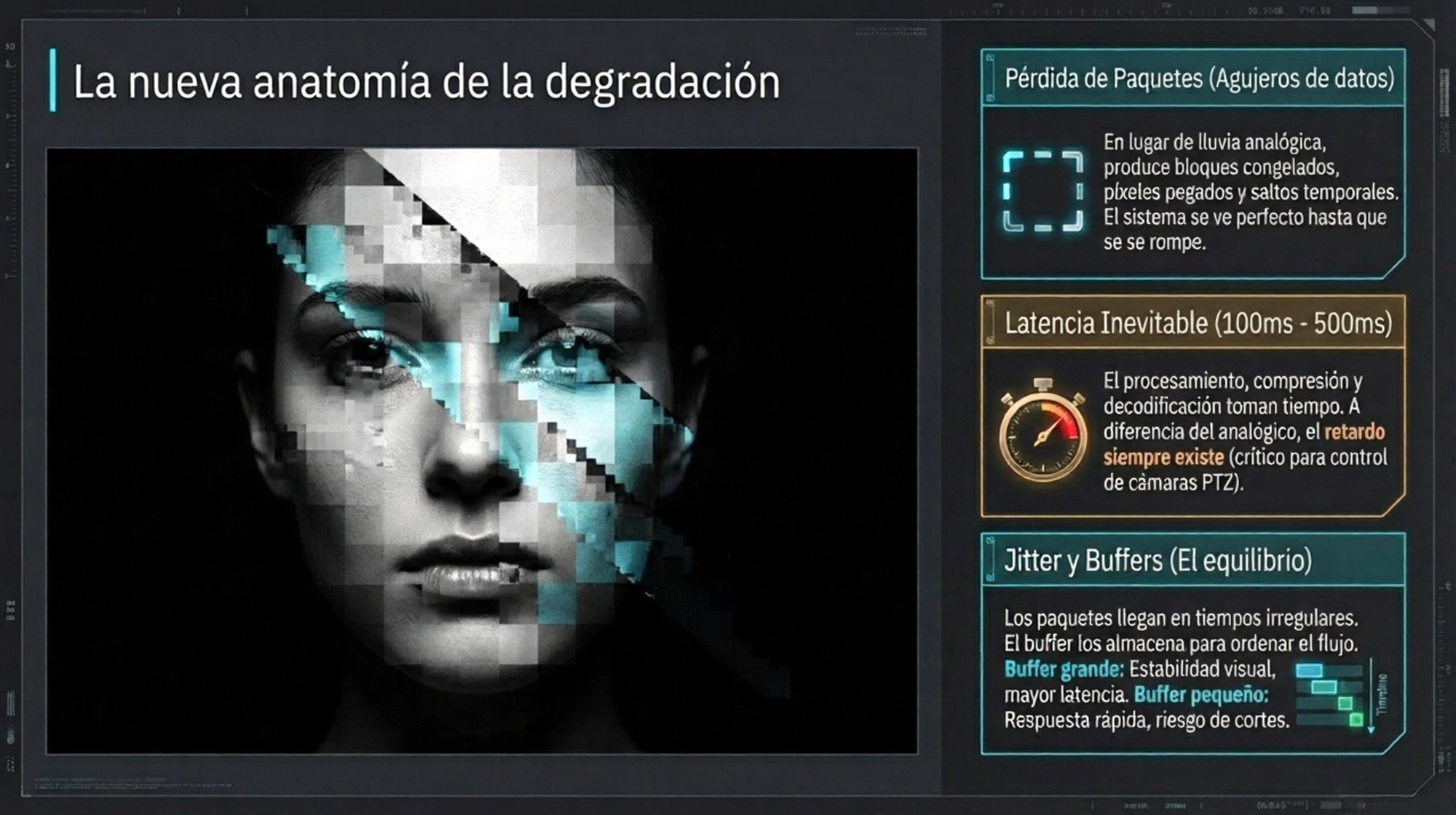

14.1 Pérdida de paquetes

En video IP, el equivalente a “ruido visible” del mundo analógico no es un grano continuo, sino la pérdida de información discreta. Cuando un paquete no llega al destino, no hay una degradación progresiva de la imagen: simplemente falta parte de los datos necesarios para reconstruirla correctamente.

El efecto de esta pérdida depende de qué tipo de información contenía ese paquete. Si corresponde a datos puntuales, el impacto puede ser leve y momentáneo. Pero si afecta a información estructural —por ejemplo, dentro de un GOP—, la degradación puede persistir durante varios cuadros.

En términos visuales, esto se manifiesta de forma bastante característica:

• Bloques congelados, donde una parte de la imagen queda “pegada”
• Pixelado, producto de reconstrucciones incompletas
• Saltos o microcortes, cuando la continuidad temporal se ve afectada

A diferencia del analógico, donde el ruido siempre está presente, aquí el sistema puede verse perfecto… hasta que ocurre una pérdida puntual.

Las causas de esta pérdida no suelen estar en la cámara, sino en la red:

• Congestión, cuando el ancho de banda disponible no alcanza
• Equipamiento intermedio limitado, como switches de baja calidad
• Problemas físicos, como cables defectuosos o conexiones inestables

Desde el punto de vista técnico, este fenómeno está directamente relacionado con la capacidad de la red para sostener el flujo de datos sin interrupciones. No se trata de “nivel de señal”, sino de capacidad de transporte.

14.2 Jitter y buffers

Incluso cuando los paquetes no se pierden, existe otro fenómeno crítico: el jitter, es decir, la variación en el tiempo de llegada de los paquetes.

En un mundo ideal, los paquetes llegarían de forma perfectamente regular. En la práctica, debido a la naturaleza de las redes —conmutación, colas, variaciones de carga—, los tiempos de llegada fluctúan. Esta variación puede afectar la reproducción del video, generando irregularidades o interrupciones si no se gestiona correctamente.

Para compensar este efecto, los sistemas utilizan buffers. Estos almacenan temporalmente los paquetes recibidos y permiten reproducir el video de forma continua, incluso si la llegada es irregular.

Sin embargo, esta solución introduce un compromiso inevitable.

Cuanto mayor es el buffer, mayor es la capacidad de absorber jitter y estabilizar la reproducción. Pero al mismo tiempo, aumenta la latencia total del sistema, ya que el video debe “esperar” en el buffer antes de ser mostrado.

Por el contrario, un buffer pequeño reduce la latencia, pero hace al sistema más sensible a variaciones en la red, pudiendo generar cortes o inestabilidad en la imagen. Aquí aparece un punto crítico de diseño: el equilibrio entre latencia y estabilidad.

En aplicaciones donde la respuesta en tiempo real es prioritaria (como PTZ), se tiende a minimizar buffers, aceptando cierta inestabilidad. En cambio, en sistemas de monitoreo donde la continuidad es más importante que la inmediatez, se utilizan buffers más grandes para garantizar una reproducción fluida.

Mientras que en sistemas analógicos el problema es preservar una señal continua, en video IP el desafío es gestionar cuándo y cómo llegan los datos. Y es en esa gestión —pérdida de paquetes, jitter y buffers— donde se define gran parte de la experiencia real del sistema.

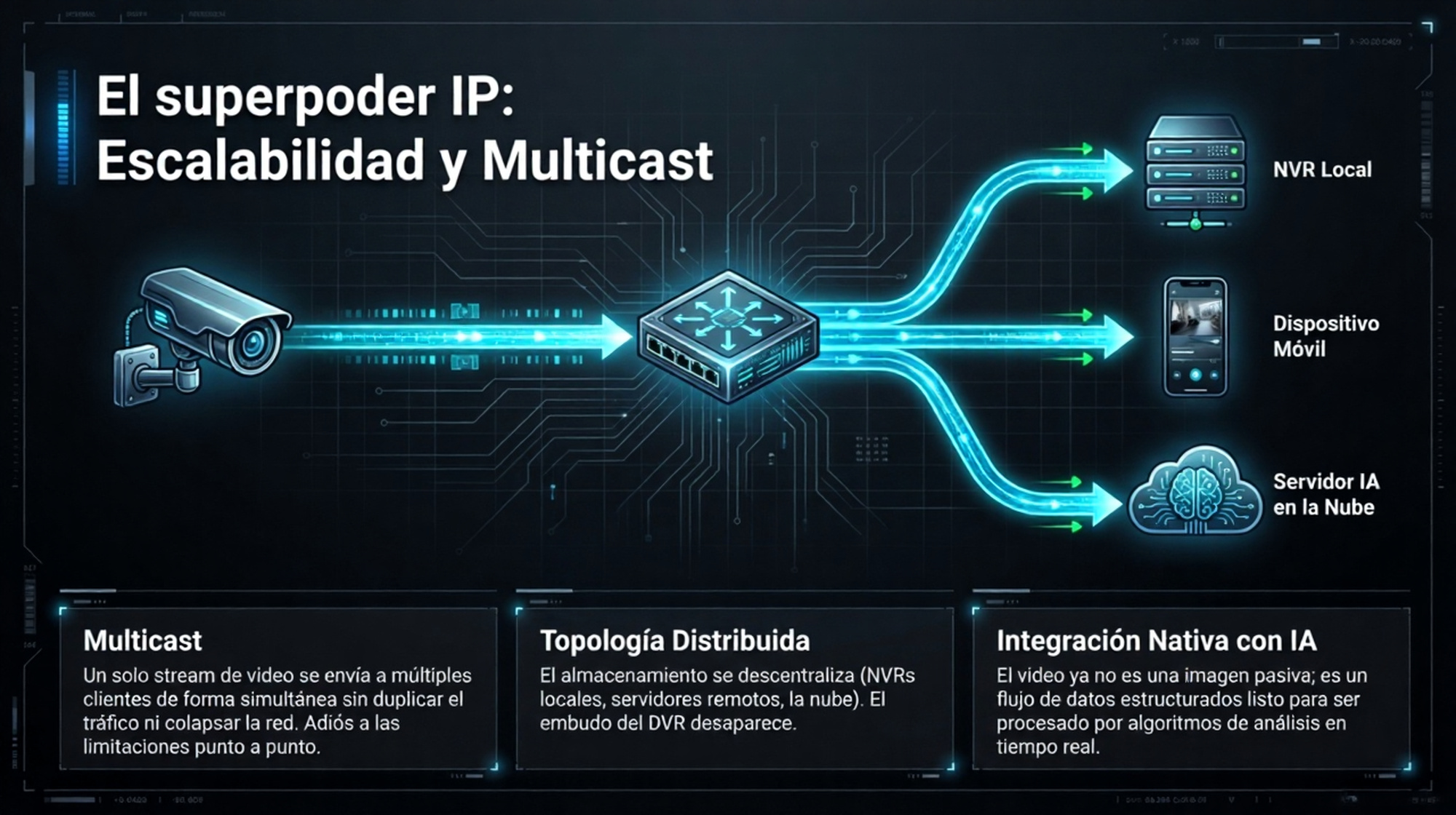

15 Escalabilidad (la gran ventaja de IP)

Si hay un aspecto donde el video IP no compite, sino que directamente juega en otra liga, es en la escalabilidad. Mientras que los sistemas sobre coaxial están inherentemente limitados por su naturaleza punto a punto, las redes IP están diseñadas desde su origen para distribuir información a múltiples destinos de forma eficiente.

Uno de los mecanismos clave es el multicast, que permite enviar un único flujo de video y que múltiples clientes lo reciban simultáneamente sin duplicar el tráfico en la red. A diferencia del modelo unicast —donde cada cliente genera un flujo independiente—, el multicast optimiza el uso del ancho de banda, algo fundamental en sistemas con muchas cámaras y múltiples puntos de visualización.

Esto habilita un escenario completamente distinto al del coaxial. En lugar de una cámara conectada a un único DVR, una misma fuente puede ser visualizada por distintos operadores, grabada en múltiples ubicaciones o integrada en diferentes sistemas sin necesidad de replicar físicamente la señal.

La arquitectura IP también permite el acceso concurrente de múltiples clientes. Un operador local, un centro de monitoreo remoto y una aplicación móvil pueden acceder simultáneamente al mismo stream, cada uno con sus propias condiciones de red y calidad, adaptadas dinámicamente por el sistema.

Otro cambio fundamental es el almacenamiento distribuido. En lugar de depender de un único punto central (como un DVR), los sistemas IP pueden almacenar video en múltiples dispositivos: NVRs, servidores, almacenamiento en red o incluso en la nube. Esto no solo mejora la flexibilidad, sino también la redundancia y la disponibilidad del sistema.

Finalmente, la integración con inteligencia artificial (IA) marca una diferencia aún más profunda. Al trabajar con datos digitales estructurados, el video puede ser analizado en tiempo real o en diferido para detectar eventos, reconocer patrones o generar alertas automáticas. Esto transforma el sistema de un simple mecanismo de grabación a una plataforma de análisis.

Desde el punto de vista conceptual, todo esto es posible porque el video ya no es una señal que debe ser preservada en un canal físico, sino información que puede ser copiada, distribuida y procesada sin degradación.

Mientras que los sistemas sobre coaxial optimizan la transmisión entre dos puntos, IP redefine el problema como uno de distribución y gestión de datos. Y es esa diferencia la que permite escalar el sistema sin límites prácticos en términos de usuarios, funcionalidades o integración.

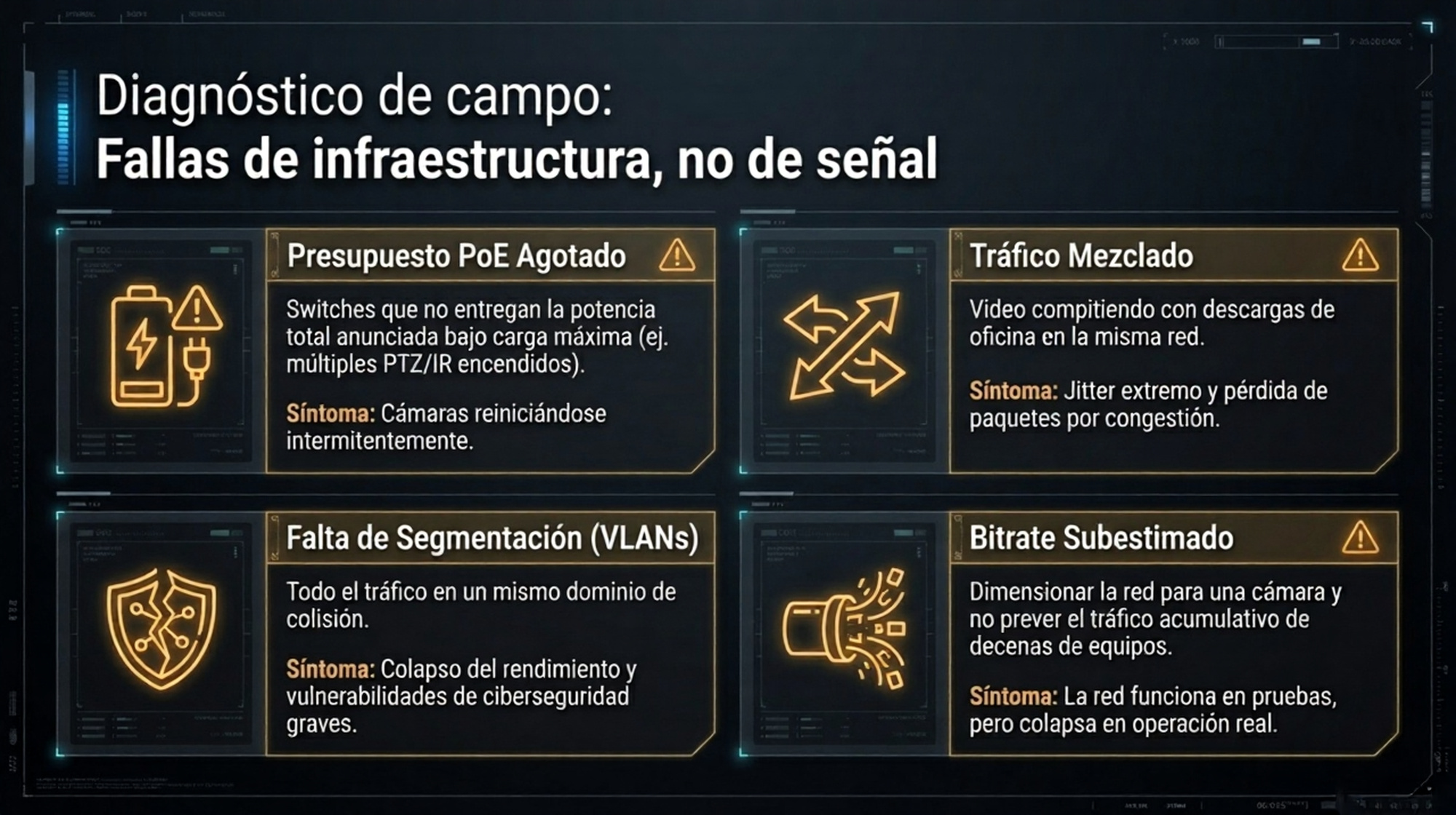

16 Errores comunes de campo

En sistemas IP, muchos problemas no provienen de la cámara ni del cableado en sí, sino de decisiones de red mal dimensionadas. A diferencia del mundo analógico, donde el diagnóstico suele centrarse en la señal, aquí los errores están en la infraestructura y su configuración.

Uno de los más frecuentes es el uso de switches que, en teoría, soportan PoE, pero no tienen capacidad real suficiente en el presupuesto de potencia. Es común encontrar equipos que anuncian múltiples puertos PoE, pero cuyo total disponible no alcanza para alimentar todas las cámaras simultáneamente, especialmente si son PTZ o tienen IR potente. El resultado son reinicios intermitentes, cámaras inestables o directamente desconexiones.

Otro error habitual es mezclar tráfico de CCTV con tráfico de datos general sin planificación. El video genera flujos constantes y sostenidos, muy distintos al tráfico típico de oficina. Cuando ambos comparten la misma red sin control, aparecen congestiones que se traducen en pérdida de paquetes, jitter y degradación del servicio de video.

Relacionado con esto, la falta de segmentación mediante VLANs es un problema estructural. Sin segmentación, todo el tráfico compite en el mismo dominio, lo que no solo afecta el rendimiento, sino también la seguridad y la capacidad de gestionar el sistema. La segmentación permite aislar el tráfico de video, priorizarlo y mantener control sobre su comportamiento.

Quizás uno de los errores más críticos es subestimar el bitrate total del sistema. Es común dimensionar la red pensando en el bitrate de una sola cámara, sin considerar el efecto acumulativo de decenas de dispositivos transmitiendo simultáneamente. A esto se suma el impacto de múltiples clientes accediendo a los streams, grabación en paralelo y posibles picos de tráfico.

Desde el punto de vista técnico, esto se traduce en una red que funciona correctamente en condiciones ideales, pero colapsa bajo carga real. Y a diferencia del analógico, donde la degradación es visible como ruido, en IP los síntomas pueden ser más difíciles de interpretar: cortes intermitentes, pixelación, latencia variable o fallas aparentemente aleatorias.

En sistemas IP el desafío ya no es “llevar la señal”, sino gestionar correctamente el flujo de datos. Y es en esa gestión —capacidad, segmentación, priorización y alimentación— donde se define el éxito o fracaso de la instalación.

17 Resumen mental

En IP no importa la forma de onda, importa el flujo de bits y el tiempo.

Esta frase resume todo el cambio de paradigma que implica pasar del video analógico —incluso en sus versiones HD sobre coaxial— al mundo de redes.

En los sistemas basados en señal, la calidad depende de que una forma de onda física llegue lo más intacta posible al receptor. Todo gira en torno a niveles, ruido, impedancia y preservación del canal. La imagen es una consecuencia directa de esa señal.

En IP, esa lógica desaparece por completo.

La señal eléctrica sigue existiendo, pero deja de ser el elemento central. Su única función es transportar bits. Lo importante ya no es cómo “se ve” la señal, sino si los datos que representa pueden ser recibidos, ordenados y procesados en tiempo correcto.

Esto introduce dos variables fundamentales:

• El flujo de bits, es decir, la cantidad y continuidad de datos que circulan por la red
• El tiempo, entendido como latencia, jitter y sincronización

Mientras los bits lleguen correctamente y dentro de un margen temporal aceptable, la imagen será perfecta, independientemente de cómo haya sido la señal en el cable.

Pero si estos parámetros fallan, los problemas ya no se manifiestan como ruido o pérdida de calidad progresiva, sino como:

• Cortes
• Pixelación
• Congelamientos
• Latencia excesiva

Desde el punto de vista técnico, esto redefine completamente el diagnóstico. Ya no se mide en voltios ni en forma de onda, sino en métricas como:

• Bitrate
• Pérdida de paquetes
• Latencia
• Jitter

El sistema deja de ser un problema de electrónica analógica y pasa a ser un problema de transporte de información en tiempo real.

Y esa es la clave:

No importa cómo viaja la señal. Importa que los bits lleguen… y lleguen a tiempo.
