Fundamentos de CCTV - La señal de Video - #3 - Parte-1
Parte 3.1 - Aspectos basicos de la formacion de la señal electrica de Video y su evolucion - Señal Digital

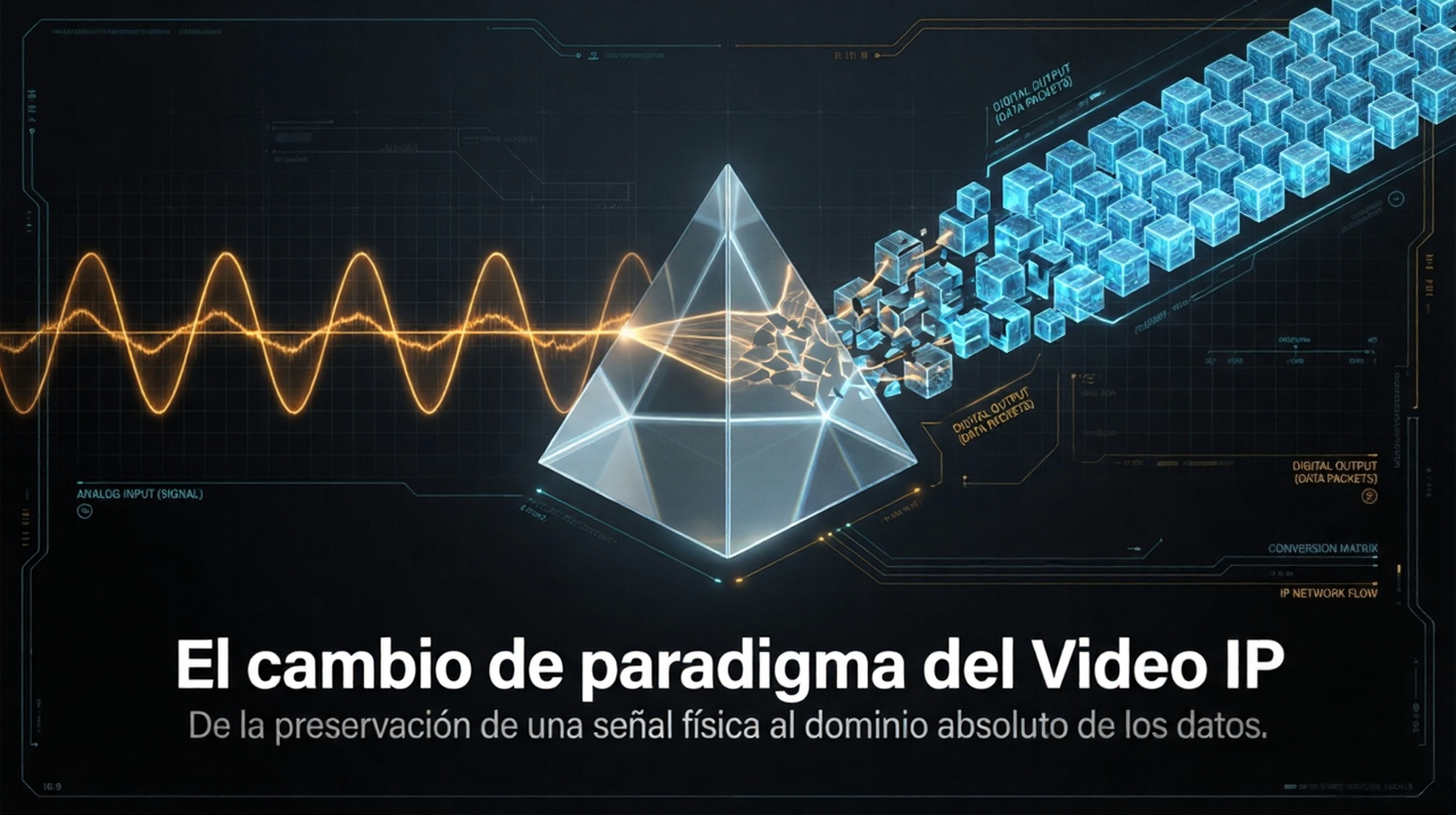

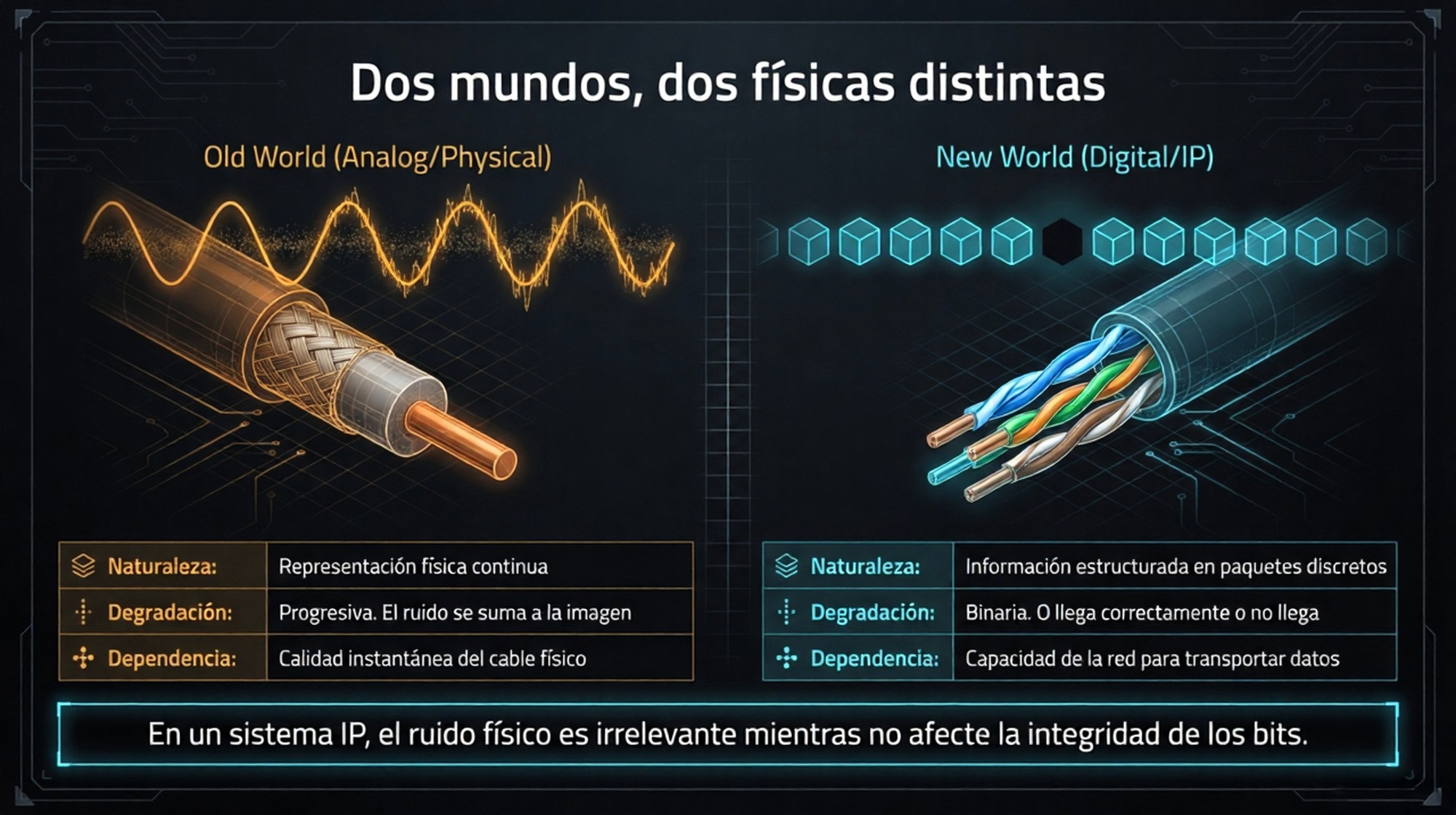

4 Transición a señal digital

Aquí comienza un cambio fundamental en la forma de entender y tratar la señal de video. Mientras que en el dominio analógico la información está representada como una variación continua de voltaje, en el mundo digital esa misma información se transforma en valores discretos, manipulables, almacenables y transmisibles sin degradación acumulativa.
Este proceso no elimina los problemas físicos del sistema —ruido, atenuación, interferencias—, pero cambia radicalmente dónde impactan: dejan de degradar progresivamente la imagen para convertirse en errores de cuantificación o pérdida de datos cuando ciertos umbrales son superados.

4.1 Conversión A/D (ADC)
¿Qué hace el ADC?
El elemento clave en esta transición es el convertidor analógico-digital (ADC). Su función es tomar la señal de video analógica —particularmente la componente de luminancia— y transformarla en una secuencia de números binarios que representen sus niveles instantáneos.
En esencia, el ADC observa el valor de voltaje en un instante determinado y lo asigna a un nivel discreto dentro de una escala finita. De este modo, lo que antes era una variación continua pasa a ser una sucesión de valores cuantificados.
En el contexto del video, esta relación puede entenderse de forma directa: niveles bajos de tensión corresponden a zonas oscuras de la imagen, mientras que niveles altos representan zonas claras. Así, un valor cercano a 0 V se interpreta como negro, y uno próximo a 0.7 V como blanco dentro del rango útil de la señal.
Sin embargo, este proceso implica dos operaciones fundamentales: muestreo y cuantificación. El muestreo determina con qué frecuencia se “toma una fotografía” de la señal analógica en el tiempo, mientras que la cuantificación define cuántos niveles distintos pueden representarse. Cuanto mayor sea la resolución del ADC (por ejemplo, 8 bits, 10 bits, etc.), mayor será la cantidad de niveles disponibles y, por lo tanto, más precisa será la representación de la señal original.
Esta discretización introduce un nuevo tipo de limitación: el error de cuantificación. A diferencia del ruido analógico, que es continuo y aleatorio, este error es inherente al proceso de digitalización y depende directamente de la resolución del sistema. En condiciones adecuadas, es suficientemente pequeño como para ser imperceptible, pero en sistemas de baja resolución puede manifestarse como pérdida de suavidad en los gradientes o aparición de bandas en zonas de transición.

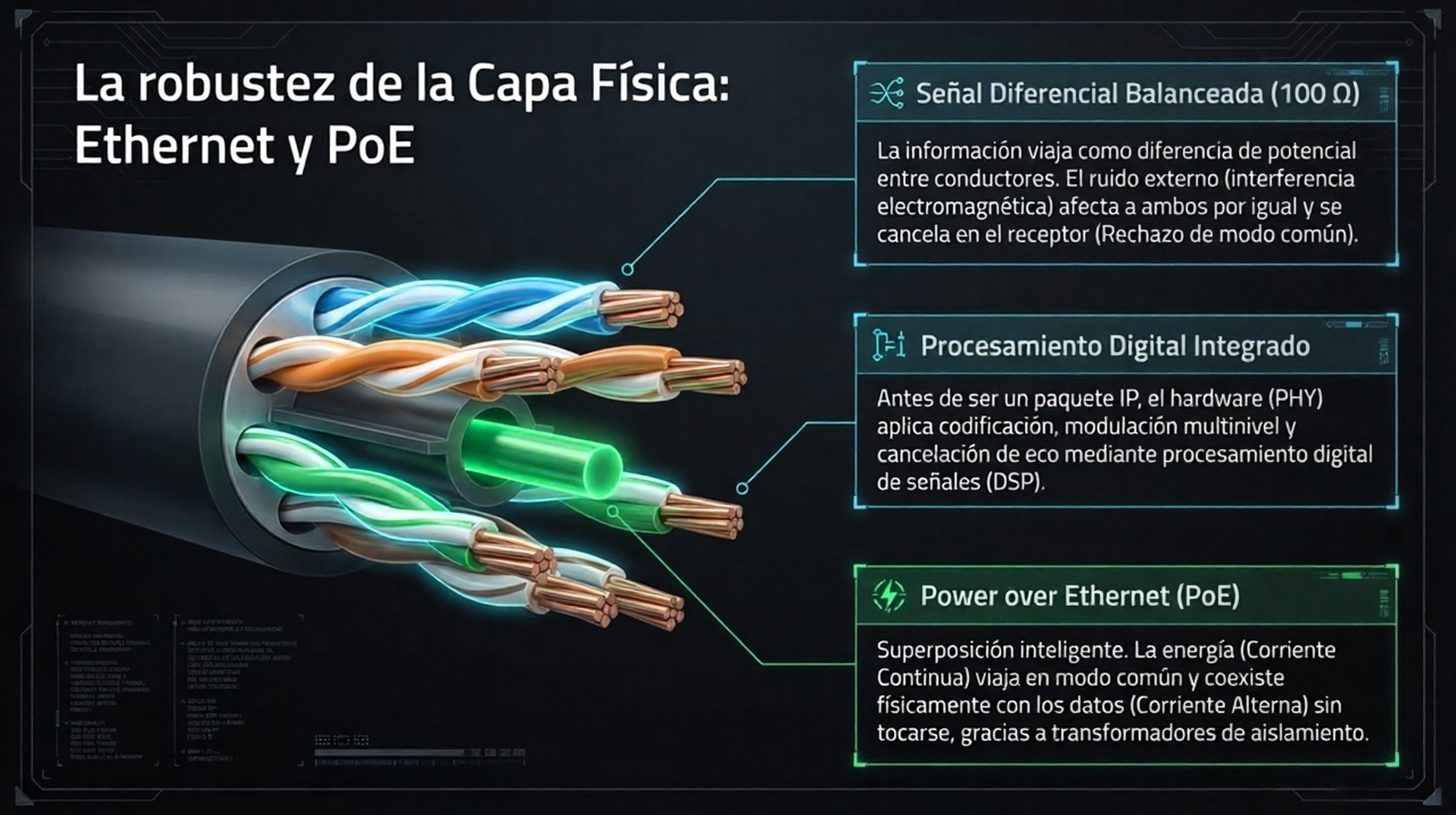

Otro aspecto clave es que, una vez digitalizada, la señal deja de degradarse progresivamente como en el dominio analógico. Mientras los valores binarios puedan ser correctamente interpretados, la información se conserva intacta. Esto introduce una diferencia fundamental: en lugar de una degradación gradual, el sistema digital tiende a comportarse de forma binaria —funciona correctamente o falla de manera evidente cuando se supera cierto umbral.
El ADC actúa como el punto de frontera entre dos mundos. Por un lado, recibe una señal continua, afectada por todas las imperfecciones físicas del entorno. Por otro, entrega una representación discreta que permite aplicar procesamiento digital, compresión y transmisión eficiente, sentando las bases de los sistemas de video modernos.
Resolución del ADC y cuantización
Una vez que la señal analógica es muestreada, el siguiente factor determinante en su representación digital es la resolución del ADC, es decir, la cantidad de bits utilizados para codificar cada muestra.
Este parámetro define cuántos niveles discretos pueden utilizarse para representar la amplitud de la señal. A mayor cantidad de bits, mayor cantidad de niveles disponibles y, por lo tanto, mayor fidelidad en la reconstrucción de la señal original.
| Resolución | Niveles posibles | Comportamiento |
|---|---|---|
| 8 bits | 256 | Cuantización gruesa |
| 10 bits | 1024 | Mejor precisión |
| 12 bits | 4096 | Alta fidelidad |
La relación entre el rango de voltaje y la cantidad de niveles disponibles se expresa mediante el paso de cuantización, que determina la mínima variación de señal que puede ser representada:
\Delta V = \frac{V_}{2^N}
Este valor es clave para entender cómo se traduce la señal analógica en el dominio digital. Si el número de niveles es bajo, el sistema se ve obligado a “redondear” múltiples valores analógicos a un mismo nivel digital, introduciendo una pérdida de precisión. A medida que aumenta la resolución, estos escalones se vuelven más pequeños y la representación se aproxima mejor a la señal continua original.
Desde el punto de vista visual, esta limitación se manifiesta como banding, un fenómeno en el cual las transiciones suaves —por ejemplo, en degradados de iluminación o cielos— aparecen como escalones visibles en lugar de variaciones continuas. Este efecto no está relacionado con ruido ni con problemas de transmisión, sino exclusivamente con la capacidad del sistema para representar diferencias sutiles de amplitud.
En aplicaciones de video, este aspecto cobra especial importancia en la luminancia, donde pequeñas variaciones de nivel son perceptualmente críticas. Una resolución insuficiente puede comprometer la naturalidad de la imagen, incluso si todos los demás parámetros del sistema son correctos.
Es importante destacar que el rango de voltaje considerado en esta cuantización no necesariamente coincide con el total de la señal analógica, sino con el rango útil definido para la digitalización. Esto permite optimizar el uso de los niveles disponibles y mejorar la eficiencia del sistema.
La resolución del ADC no solo determina cuántos datos se generan, sino también cuánta información real se conserva de la señal original. Es un punto clave donde se define el límite entre una representación fiel y una aproximación perceptiblemente degradada.
4.2 Impacto de la conversión digital en el ruido
La introducción del ADC no elimina el ruido presente en la señal analógica; por el contrario, lo incorpora al dominio digital y, en ciertos casos, puede hacerlo más evidente. El comportamiento final depende en gran medida de la resolución del convertidor y de cómo este interactúa con el nivel de señal disponible.
Cuando un ADC trabaja con baja resolución, el paso de cuantización es relativamente grande. En estas condiciones, pequeñas variaciones de la señal —incluido el ruido— pueden provocar saltos entre niveles digitales adyacentes. Este efecto no implica que el ADC genere ruido adicional, pero sí que lo hace más visible y estructurado, transformando fluctuaciones suaves en cambios discretos perceptibles.
En cambio, un ADC de mayor resolución reduce significativamente el tamaño de estos escalones. Esto permite representar con mayor precisión las variaciones sutiles de la señal, especialmente en zonas de bajo nivel, donde la luminancia es más crítica y el ruido relativo tiende a ser mayor. El resultado es una imagen más estable, con mejor gradación en sombras y menor percepción de artefactos.
Este comportamiento se vuelve particularmente relevante en condiciones de baja iluminación. En estos escenarios, la señal útil proveniente del sensor disminuye y el sistema de ganancia amplifica tanto la señal como el ruido asociado. Cuando esta señal degradada llega al ADC, la relación entre ambos componentes es determinante.
En sistemas con baja resolución, el ADC no dispone de suficiente granularidad para diferenciar correctamente entre señal y ruido, lo que conduce a una imagen donde el ruido domina visualmente, especialmente en las zonas oscuras. Por el contrario, un ADC de mayor resolución puede representar mejor estas pequeñas diferencias, preservando parte del detalle útil incluso en condiciones adversas.
Este fenómeno explica un comportamiento muy común en cámaras de bajo costo. En condiciones de buena iluminación, donde la señal es fuerte y la relación señal/ruido es favorable, el sistema puede ofrecer una imagen aparentemente correcta. Sin embargo, al disminuir la iluminación, la combinación de bajo SNR y cuantización limitada provoca una degradación abrupta de la calidad.
Desde la perspectiva del usuario, esto se percibe como una transición clara: la cámara “funciona bien de día”, pero colapsa de noche, mostrando ruido excesivo, pérdida de detalle y, en muchos casos, una imagen difícilmente utilizable.
La resolución del ADC no solo afecta la precisión estática de la señal, sino también su comportamiento frente al ruido. Es un factor determinante en la capacidad del sistema para mantener calidad en condiciones reales, donde la señal rara vez es ideal.
5 Rango dinámico (Dynamic Range)
Definición
El rango dinámico de un sistema de video describe su capacidad para representar simultáneamente niveles extremos de señal, desde las zonas más oscuras hasta las más brillantes, sin perder información relevante en ninguno de los extremos.
DR = 20 \log \left(\frac{Se\tilde{n}al_{m'ax}}{Se\tilde{n}al_{m'in}}\right)
A diferencia de otros parámetros que afectan la calidad de imagen de forma localizada, el rango dinámico define el comportamiento global del sistema frente a escenas con alto contraste. Es, en esencia, una medida de cuánto “espacio útil” tiene el sistema para diferenciar niveles de luminancia antes de saturar por arriba o perder detalle en el fondo por abajo.
En la práctica, el límite superior está determinado por la capacidad del sensor y de la cadena de procesamiento para manejar señales intensas sin recorte (clipping). Cuando este límite se supera, las zonas brillantes pierden detalle y se convierten en áreas uniformes, generalmente blancas. Por otro lado, el límite inferior está condicionado por el nivel de ruido del sistema: cuando la señal es demasiado débil, queda sumergida en el ruido y deja de ser distinguible.
Esto implica que el rango dinámico no depende únicamente de la señal máxima, sino también —y de forma crítica— del mínimo nivel útil detectable, que está directamente relacionado con la relación señal/ruido. En otras palabras, mejorar el rango dinámico no solo consiste en soportar niveles altos de señal, sino en ser capaz de distinguir información válida en condiciones de muy baja iluminación.
Desde el punto de vista perceptual, un rango dinámico limitado se manifiesta de dos formas principales. Por un lado, las zonas iluminadas pueden aparecer “quemadas”, sin textura ni detalle. Por otro, las sombras pueden volverse completamente negras o ruidosas, perdiendo información relevante. Este comportamiento es especialmente problemático en aplicaciones de seguridad, donde tanto las áreas iluminadas como las oscuras pueden contener información crítica.
En sistemas modernos, el rango dinámico está estrechamente ligado a la resolución del ADC y al diseño del sensor. Una mayor cantidad de bits permite representar una mayor cantidad de niveles intermedios, mientras que sensores más avanzados logran capturar un rango más amplio de intensidades antes de saturar.
Sin embargo, es importante entender que el rango dinámico efectivo del sistema es siempre el resultado de la interacción entre múltiples factores: sensor, electrónica de adquisición, conversión A/D y procesamiento posterior. Una limitación en cualquiera de estos elementos puede reducir significativamente la capacidad global del sistema.
El rango dinámico determina qué tan fielmente puede un sistema representar escenas complejas y contrastadas. No se trata solo de ver más claro o más oscuro, sino de conservar información útil en todo el espectro de luminancia, lo que resulta fundamental en entornos reales donde las condiciones de iluminación rara vez son ideales.
Relación entre rango dinámico y resolución digital
El rango dinámico de un sistema no solo depende de las características del sensor, sino también de cómo esa información es representada en el dominio digital. En este punto, la resolución del ADC vuelve a jugar un papel central, ya que determina cuántos niveles discretos están disponibles para codificar la señal.
Existe una relación directa —y bastante útil como aproximación práctica— entre la cantidad de bits y el rango dinámico máximo teórico que puede representarse:
| Resolución | Rango dinámico aproximado |
|---|---|
| 8 bits | ~48 dB |
| 10 bits | ~60 dB |
| 12 bits | ~72 dB |
Esta relación surge del hecho de que cada bit adicional duplica la cantidad de niveles disponibles, lo que se traduce en un incremento aproximado de 6 dB por bit. Sin embargo, es importante entender que estos valores representan un límite teórico: en la práctica, el rango dinámico efectivo siempre será menor debido al ruido, las imperfecciones del sensor y las limitaciones del sistema.
En este contexto, la resolución del ADC actúa como un “contenedor” del rango dinámico. Aunque el sensor sea capaz de captar una amplia variación de luminancia, si el ADC no dispone de suficientes niveles para representarla, parte de esa información se perderá durante la digitalización. Esto se traduce en una compresión del rango útil, donde los extremos —sombras profundas y altas luces— quedan subrepresentados o directamente saturados.
Por esta razón, cuando se habla de sistemas con WDR (Wide Dynamic Range) real, no basta con considerar únicamente el sensor. Es imprescindible que toda la cadena de adquisición esté alineada con ese objetivo. Un sensor de alta calidad, capaz de captar un amplio rango de intensidades, necesita ser acompañado por un ADC con resolución suficiente —típicamente 10 bits o más— para que esa información no se pierda en el proceso de conversión.
De lo contrario, se produce una situación engañosa: el sistema puede declarar capacidades de alto rango dinámico, pero en la práctica no logra representarlas con fidelidad. El resultado es una imagen donde las mejoras son marginales o inconsistentes, especialmente en escenas complejas con iluminación mixta.
Entonces, el rango dinámico no es una propiedad aislada de un componente, sino una característica emergente del sistema completo. La resolución en bits define cuánto de ese rango puede ser efectivamente aprovechado, convirtiéndose en un factor clave para diferenciar entre soluciones reales y especificaciones meramente teóricas.
6 Caso práctico (instalador)
Imagen “lavada”
Una de las fallas más comunes en sistemas de video —y también una de las más mal interpretadas— es la llamada imagen lavada. Se caracteriza por una pérdida general de contraste: los negros aparecen elevados, los blancos sin fuerza y la escena en conjunto se percibe “plana”, sin profundidad.
Aunque a simple vista puede parecer un problema de ajuste o incluso de transmisión, en muchos casos el origen está en la limitación del rango dinámico del sistema, particularmente en la etapa de digitalización.
Cuando el ADC no dispone de suficiente margen para representar correctamente las variaciones de luminancia, tiende a comprimir los niveles útiles dentro de un rango reducido. En situaciones donde hay zonas muy iluminadas, el sistema puede saturar rápidamente en el extremo superior (clipping), perdiendo detalle en las altas luces. Para compensar —ya sea por diseño o por procesamiento automático— se eleva el nivel general de la imagen, lo que termina reduciendo el contraste global.
El resultado es una imagen donde:
- Las zonas brillantes carecen de textura
- Las sombras no son profundas
- Las transiciones de luminancia pierden definición
Este efecto se vuelve especialmente evidente en escenas con alto contraste, como entradas con luz exterior, ventanas o iluminación puntual intensa. En estos casos, el sistema no logra representar simultáneamente las zonas claras y oscuras, y opta por una solución de compromiso que degrada ambas.
Desde el punto de vista práctico, este tipo de problema suele estar asociado a equipos con rango dinámico limitado, ya sea por restricciones del sensor o por una resolución insuficiente en el ADC. A diferencia de otras fallas, no se corrige cambiando cables o mejorando la instalación, ya que el origen no está en la transmisión sino en la capacidad del sistema para procesar la señal.
En campo, es importante distinguir esta condición de otras causas que pueden generar síntomas similares, como niveles incorrectos de señal o problemas de terminación. Una imagen lavada por limitación de rango dinámico suele ser estable y consistente, independientemente del cableado, mientras que problemas de transmisión tienden a manifestarse con inestabilidad, ruido o pérdida de definición.
La imagen lavada es un claro indicador de que el sistema ha alcanzado su límite en términos de representación de luminancia. Más que un defecto puntual, es una consecuencia directa de la arquitectura del equipo, y su solución pasa, en la mayoría de los casos, por la utilización de dispositivos con mayor rango dinámico real.
Imagen con ruido en condiciones nocturnas
Otro escenario extremadamente frecuente en instalaciones reales es la degradación severa de la imagen durante la noche. A diferencia de otros problemas que pueden atribuirse al cableado o a interferencias externas, en este caso el origen suele estar en la relación entre la señal útil y el ruido dentro del propio sistema, agravada por limitaciones en la digitalización.
Cuando la iluminación disminuye, el sensor recibe menos energía luminosa y, en consecuencia, la señal eléctrica generada es más débil. Para compensar esta situación, el sistema incrementa la ganancia, amplificando tanto la señal como el ruido inherente. En este punto, la calidad de la imagen depende directamente de cuán bien el sistema puede diferenciar entre ambos.
En equipos con baja resolución en el ADC, esta diferenciación se vuelve particularmente problemática. Al disponer de pocos niveles de cuantización, el sistema no puede representar con precisión las pequeñas variaciones de señal presentes en zonas oscuras. Como resultado, el ruido —que ya es significativo en estas condiciones— comienza a dominar visualmente la imagen.
Este fenómeno no es simplemente un aumento de “grano”, sino una pérdida real de información útil. Las texturas desaparecen, los bordes se vuelven difusos y las zonas de sombra se transforman en superficies inestables donde el contenido es difícil de interpretar. En muchos casos, el sistema intenta compensar mediante procesamiento interno (reducción de ruido, suavizado), lo que introduce nuevos artefactos y reduce aún más el detalle.
Lo importante aquí es entender que el problema no radica únicamente en la cantidad de luz disponible, sino en la capacidad del sistema para aprovechar esa poca señal. Un equipo con mayor resolución de cuantización y mejor diseño de adquisición puede extraer información útil incluso en condiciones adversas, mientras que uno limitado colapsa rápidamente al no poder separar señal de ruido.
Desde el punto de vista del instalador, este comportamiento tiene una implicancia clara: una cámara que funciona correctamente durante el día puede no ser adecuada para su entorno real de operación. La evaluación de calidad no debe hacerse únicamente en condiciones ideales, sino considerando escenarios de baja iluminación, donde las limitaciones del sistema quedan expuestas.
La imagen ruidosa de noche no es un fenómeno aislado, sino el resultado de una cadena de factores donde la señal útil cae por debajo de un umbral crítico y el sistema carece de recursos —en resolución y procesamiento— para sostenerla. Es uno de los indicadores más claros de la diferencia entre soluciones básicas y sistemas diseñados para condiciones exigentes.
Pérdida de color en tramos largos de cable
En instalaciones donde las distancias de transmisión son elevadas, es habitual observar un fenómeno muy característico: la imagen mantiene su definición general, pero pierde progresivamente la información de color, tendiendo hacia una apariencia desaturada o directamente monocromática.
Este comportamiento está directamente relacionado con la forma en que la señal se distribuye en frecuencia. La crominancia, al estar asociada a componentes de mayor frecuencia dentro del espectro, es más susceptible a la atenuación del medio de transmisión. A medida que la señal recorre el cable, estas componentes se debilitan más rápidamente que la luminancia, que ocupa un rango de frecuencias más bajo y, por lo tanto, más robusto frente a pérdidas.
El resultado no es una falla abrupta, sino una degradación progresiva. En los primeros metros, la imagen conserva su saturación original. A medida que aumenta la distancia, los colores comienzan a perder intensidad, volviéndose más apagados. En tramos aún más largos, la subportadora de crominancia puede debilitarse hasta el punto en que el receptor ya no logra decodificarla correctamente, generando una imagen completamente en blanco y negro, aunque la señal de luminancia siga siendo perfectamente visible.
Este efecto suele interpretarse erróneamente como un problema del equipo, cuando en realidad es una limitación física del sistema de transmisión. Factores como la calidad del cable coaxial, el tipo de dieléctrico, la densidad del blindaje y la presencia de empalmes o conectores intermedios influyen directamente en la tasa de atenuación.
En particular, los empalmes introducen discontinuidades que no solo afectan la amplitud de la señal, sino que también pueden alterar su respuesta en frecuencia, agravando la pérdida de crominancia. De igual manera, cables de baja calidad o fuera de especificación pueden presentar pérdidas significativamente mayores a las esperadas, incluso en distancias moderadas.
Desde el punto de vista práctico, este tipo de problema tiene una lectura clara: si la imagen conserva detalle pero pierde color con la distancia, el sistema está operando al límite de su capacidad de transmisión en alta frecuencia. En estos casos, la solución no pasa por ajustar parámetros electrónicos, sino por intervenir sobre el medio físico: reducir la longitud, mejorar la calidad del cableado o incorporar soluciones activas que compensen la pérdida.
La pérdida de color en cables largos no es un defecto puntual, sino una manifestación directa de cómo las distintas componentes de la señal responden al medio. Es, además, uno de los indicadores más claros de que el sistema está alcanzando sus límites en términos de transmisión analógica.
7 Resumen mental (clave para diagnóstico)
La imagen no falla primero por software: falla por electrónica.

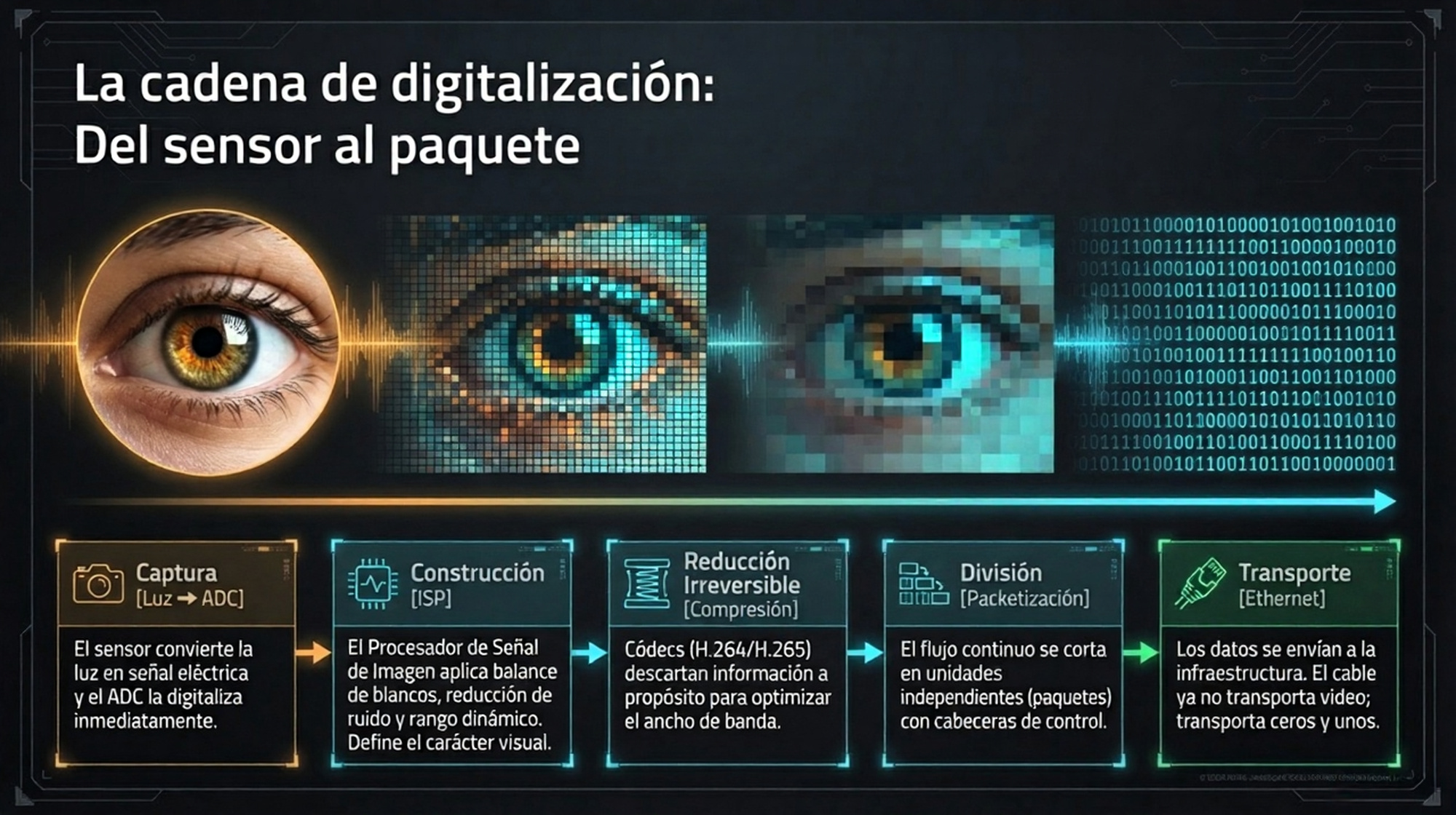

Para entender correctamente cualquier problema en sistemas de video, es fundamental internalizar la cadena completa de generación y procesamiento de la imagen. Cada etapa impone límites físicos que no pueden ser compensados completamente en etapas posteriores.

El proceso comienza en el mundo real, donde la luz incide sobre el sensor. En este punto se define la materia prima del sistema: si la iluminación es insuficiente o el sensor es limitado, la señal eléctrica generada ya nace con restricciones en su calidad y en su relación señal/ruido.
A partir de ahí, esa señal se convierte en una señal analógica de video, donde entran en juego todos los aspectos eléctricos que hemos analizado: amplitud, ruido, impedancia, ancho de banda. Es en esta etapa donde se establece el límite físico del sistema. Si la señal se degrada aquí —por cableado, interferencias o limitaciones del propio hardware—, esa pérdida es irreversible.
Luego interviene el ADC, que actúa como filtro definitivo de información. Todo lo que no pueda ser representado dentro de su resolución —ya sea por falta de bits o por limitaciones en el rango dinámico— simplemente se pierde. En este punto, la señal deja de ser continua y pasa a estar cuantizada, consolidando tanto la información útil como sus limitaciones.
Finalmente, el procesamiento digital (DSP) toma esa información y la optimiza mediante algoritmos: reducción de ruido, mejora de contraste, ajuste de color, entre otros. Sin embargo, es crucial entender que esta etapa no crea información nueva, sino que trabaja sobre lo que ya fue capturado y digitalizado. Puede mejorar la percepción, pero no recuperar detalle que nunca existió o que se perdió en etapas anteriores.

Este modelo permite interpretar correctamente muchos problemas en campo. Cuando una imagen presenta fallas, la tentación suele ser atribuirlas a configuraciones o procesamiento. Sin embargo, en la mayoría de los casos, el origen está en las primeras etapas de la cadena: iluminación, sensor o calidad de la señal analógica.
