Fundamentos de CCTV - La señal de Video - #2 - Parte 1

2 El límite de CVBS y su evolución hacia HD-CVI / HD-TVI / AHD

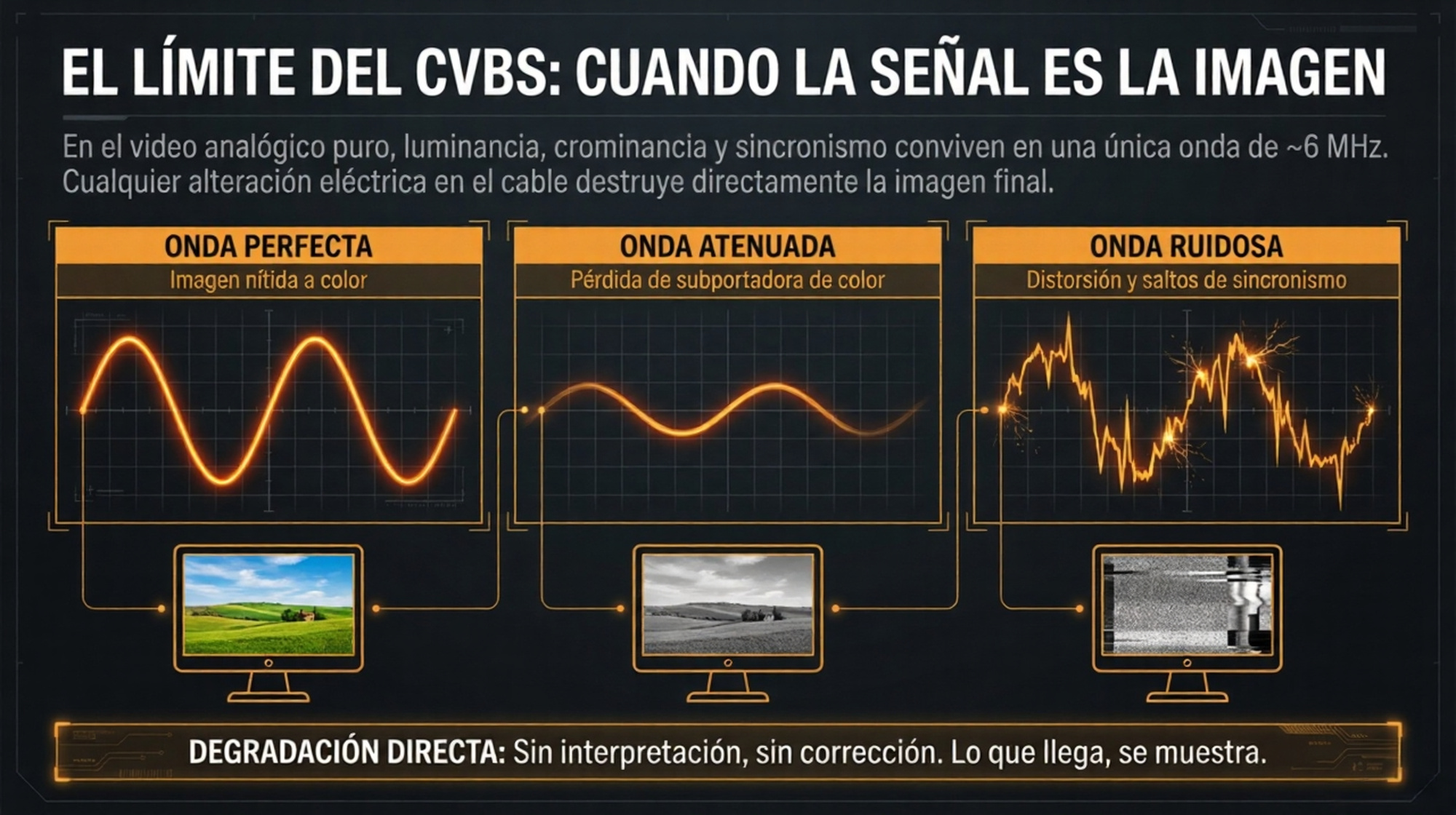

El video compuesto tradicional (CVBS) fue durante décadas un estándar robusto y ampliamente adoptado, pero su arquitectura impone límites físicos claros que no pueden superarse sin modificar el paradigma de transmisión.

El principal de estos límites está vinculado al ancho de banda disponible. Como vimos anteriormente, la luminancia en CVBS ocupa aproximadamente hasta 5 MHz, mientras que la crominancia se inserta dentro de ese mismo espectro mediante una subportadora. Esta estructura, aunque eficiente para su época, restringe la cantidad de información que puede transmitirse. En la práctica, esto se traduce en resoluciones equivalentes a sistemas estándar (SD), muy por debajo de los requerimientos actuales.

Intentar aumentar la resolución dentro de este esquema genera problemas inmediatos. Al incrementar la cantidad de detalle espacial, se requiere mayor ancho de banda, lo que a su vez hace al sistema más sensible a la atenuación, al ruido y a las limitaciones del medio coaxial. El resultado es una degradación rápida de la señal que vuelve inviable escalar el modelo original.

Durante años, la solución fue migrar completamente a sistemas digitales basados en red (IP). Sin embargo, esto implicaba reemplazar infraestructura existente, especialmente el cableado coaxial instalado. Fue en este contexto donde surgieron tecnologías como HD-CVI, HD-TVI y AHD.

Estas soluciones no reemplazan el medio físico, sino que lo reinterpretan. En lugar de transmitir una señal analógica compuesta tradicional, utilizan el mismo cable coaxial como medio para transportar señales de mayor complejidad, capaces de soportar resoluciones HD y Full HD, e incluso superiores en versiones más recientes.

2.1 Qué son y qué hacen diferente HD-CVI / HD-TVI / AHD

Aunque en la práctica se las suele agrupar como “tecnologías analógicas”, esta clasificación es engañosa si se interpreta en el sentido clásico. Estos sistemas no operan como CVBS; en realidad, son arquitecturas híbridas analógico-digitales.

La diferencia fundamental radica en cómo se representa y transmite la información. Mientras que en CVBS la imagen se codifica directamente como una variación continua de voltaje (con luminancia y crominancia integradas), en estos sistemas la señal de video es primero procesada digitalmente dentro de la cámara.

Una vez digitalizada, la información no se envía como un flujo IP, sino que se modula sobre el medio coaxial utilizando esquemas más avanzados que permiten transportar mayor cantidad de datos dentro de un ancho de banda similar o ligeramente superior. Es decir, el canal sigue siendo eléctrico y analógico en su naturaleza física, pero el contenido que transporta tiene una estructura digital.

Este enfoque ofrece una ventaja clave: permite aprovechar la infraestructura existente sin renunciar a mejoras significativas en resolución y calidad de imagen. Sin embargo, también introduce nuevas complejidades. A diferencia de CVBS, donde la degradación es progresiva y visualmente interpretable, estos sistemas pueden presentar comportamientos más abruptos cuando las condiciones de transmisión se deterioran.

Otro aspecto diferencial es que estas tecnologías separan conceptualmente la adquisición de la imagen de su transmisión. La calidad final ya no depende únicamente de la fidelidad de la señal analógica, sino también del procesamiento interno, la codificación y el esquema de modulación utilizado.

HD-CVI, HD-TVI y AHD representan una etapa intermedia en la evolución del video de seguridad: mantienen la simplicidad y compatibilidad del coaxial, pero incorporan principios del mundo digital para superar las limitaciones históricas del CVBS. No son completamente analógicos ni completamente digitales, sino una solución de compromiso diseñada para extender la vida útil de una infraestructura ampliamente desplegada.

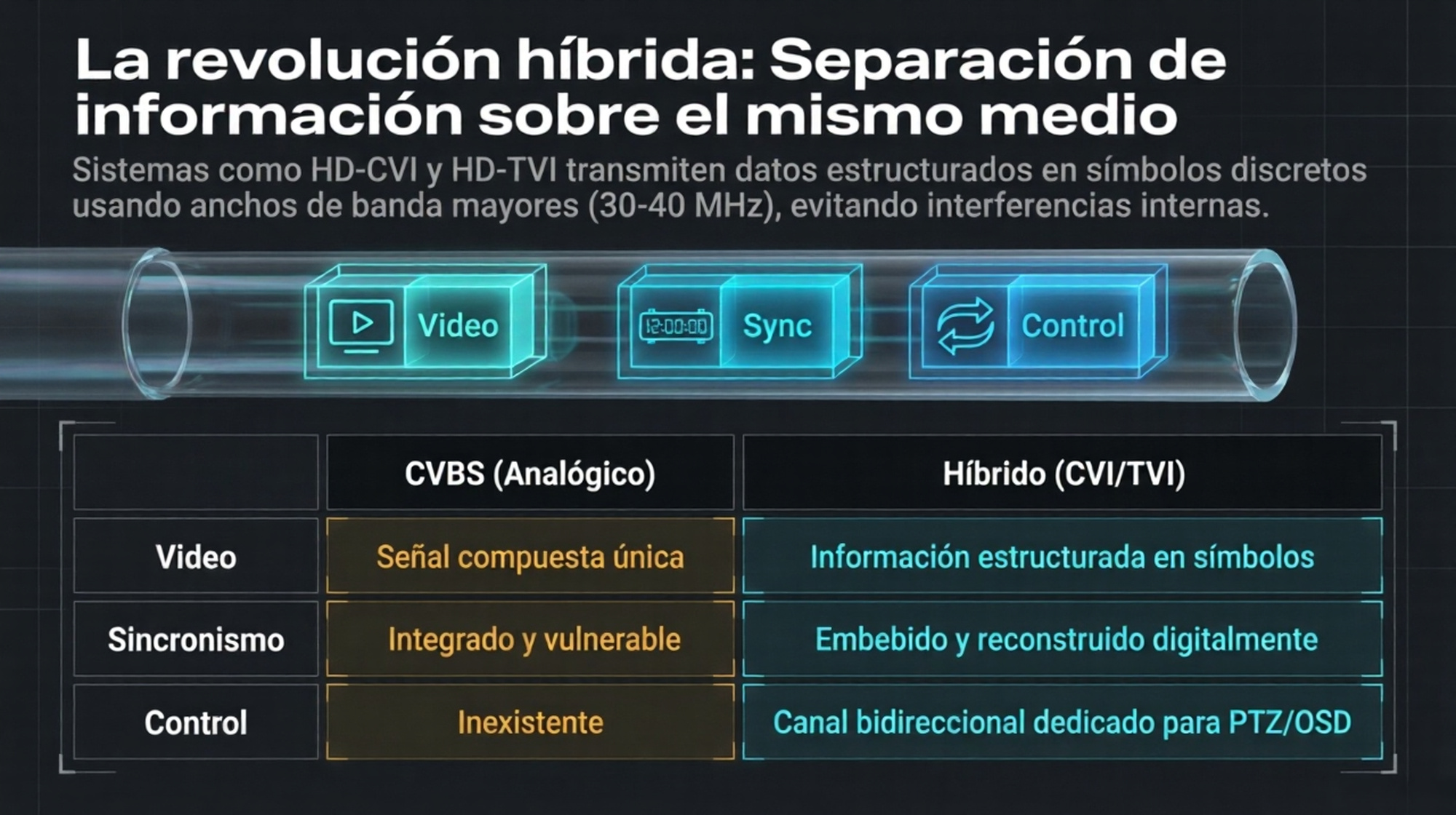

Separación de información (clave)

Uno de los cambios más importantes que introducen los sistemas como HD-CVI, HD-TVI y AHD es la separación estructural de la información. A diferencia de CVBS, donde todos los componentes de la señal conviven dentro de una única forma de onda, estos sistemas reorganizan completamente cómo se representa y transmite el contenido.

En el modelo clásico de video compuesto, luminancia, crominancia y sincronismo están intrínsecamente mezclados en el dominio analógico. Esta superposición, si bien es eficiente en términos de compatibilidad y simplicidad, genera múltiples puntos de interacción no deseados: interferencias entre componentes, sensibilidad a distorsiones de fase y limitaciones en la capacidad de escalar el sistema.

En los sistemas híbridos, esta lógica cambia. La señal deja de ser una única entidad continua y pasa a estructurarse en componentes diferenciados, incluso cuando físicamente viajan por el mismo coaxial. Esta separación no implica necesariamente múltiples cables, sino una organización distinta dentro del canal de transmisión.

Esta arquitectura tiene consecuencias directas en la calidad y robustez del sistema.

En primer lugar, al no depender de una señal analógica donde todo está superpuesto, se eliminan muchas de las interferencias internas típicas de CVBS. Problemas como la interacción entre luminancia y crominancia, o la sensibilidad de la fase en la decodificación del color, dejan de ser limitantes centrales. La información viaja de forma más “ordenada”, lo que reduce ambigüedades en la interpretación.

En segundo lugar, el sincronismo deja de ser una referencia analógica crítica. En CVBS, como vimos, una degradación en el nivel de sincronismo puede comprometer completamente la estabilidad de la imagen. En los sistemas híbridos, esta función se maneja de forma digital o embebida, lo que la hace mucho más robusta frente a atenuación y ruido. El receptor ya no depende de detectar un nivel preciso de voltaje, sino de reconstruir una estructura de datos.

Otro avance significativo es la incorporación de un canal de control bidireccional. Esto permite, por ejemplo, manejar funciones de la cámara (PTZ, configuración, OSD) a través del mismo cable coaxial, eliminando la necesidad de cableado adicional. Este canal opera de forma independiente del video, evitando interferencias y mejorando la confiabilidad del sistema.

Desde una perspectiva más profunda, esta separación implica un cambio de paradigma: la señal deja de ser interpretada directamente como una forma de onda y pasa a ser tratada como información estructurada que debe ser reconstruida. Esto reduce la dependencia de parámetros analógicos críticos y desplaza la complejidad hacia el procesamiento.

Al separar los distintos componentes funcionales de la señal, estos sistemas eliminan muchas de las limitaciones inherentes al video compuesto. No es simplemente una mejora incremental, sino una reorganización completa de cómo se transmite la información sobre un medio analógico.

Modulación avanzada

El salto más importante entre el video compuesto tradicional y los sistemas como HD-CVI, HD-TVI o AHD no está únicamente en la resolución, sino en cómo se transporta la información sobre el medio físico.

En CVBS, la señal es una representación directa de la imagen en forma de voltaje. Cada variación de amplitud corresponde a un nivel de luminancia o a una componente de sincronismo. Esto implica que el receptor necesita reconstruir la imagen a partir de la forma exacta de la onda. Cualquier alteración —ruido, atenuación, distorsión— impacta directamente en la imagen final.

Este modelo, basado en amplitud pura, es simple pero extremadamente sensible. La señal y el ruido comparten el mismo dominio, y no existe una separación clara entre información útil y perturbaciones.

En los sistemas híbridos, esta lógica cambia radicalmente. La señal de video es primero procesada y luego transmitida mediante esquemas de modulación digital sobre un canal analógico. Dependiendo del fabricante y la implementación, se utilizan técnicas como QAM (Quadrature Amplitude Modulation) u otras variantes más complejas, incluso con principios similares a OFDM en algunos casos.

Lo importante no es la técnica específica, sino el concepto: la información deja de estar representada como una forma de onda continua y pasa a codificarse en símbolos discretos.

Cada símbolo representa un conjunto de bits, y lo que viaja por el cable ya no es “la imagen” en sí, sino una secuencia de estados que el receptor debe interpretar. Esto introduce una diferencia fundamental en el comportamiento frente a degradaciones.

En este modelo, el receptor no necesita reconstruir fielmente la forma original de la señal, sino simplemente reconocer correctamente cada símbolo transmitido. Mientras las perturbaciones no sean lo suficientemente grandes como para provocar errores de interpretación, la información se recupera de forma íntegra.

Este cambio tiene consecuencias muy claras en campo.

En CVBS, la degradación es progresiva: la imagen pierde calidad de forma continua a medida que empeoran las condiciones. En cambio, en estos sistemas híbridos, la calidad se mantiene estable hasta cierto punto. Cuando el nivel de ruido o distorsión supera un umbral crítico, comienzan a aparecer errores abruptos: congelamientos, bloques, pérdida total de señal o artefactos digitales.

Este comportamiento puede parecer menos “predecible”, pero en realidad responde a un modelo mucho más robusto. El sistema tolera degradaciones sin afectar la imagen… hasta que deja de poder interpretar correctamente los datos.

Desde una perspectiva técnica, esto implica que el canal ya no se evalúa únicamente en términos de amplitud o forma de onda, sino en términos de tasa de error de símbolos. La integridad de la señal depende de la capacidad del sistema para distinguir estados discretos dentro de un entorno ruidoso.

La introducción de modulación avanzada transforma completamente la naturaleza del problema. La señal deja de ser algo que debe preservarse en su forma exacta y pasa a ser algo que debe ser interpretado correctamente. Este cambio es el que permite a estas tecnologías superar las limitaciones históricas del CVBS utilizando el mismo medio físico.

2.2 Relación señal/ruido efectiva (SNR) en sistemas híbridos

En los sistemas tradicionales como CVBS, la relación señal/ruido determina de forma directa y continua la calidad de la imagen. A medida que el ruido aumenta o la señal se debilita, la degradación es progresiva: primero aparece grano, luego pérdida de definición, inestabilidad y finalmente inutilidad de la imagen.

En los sistemas como HD-CVI o HD-TVI, este comportamiento cambia de forma fundamental debido a la naturaleza digital de la información transmitida. Aquí no se trata únicamente de cuán “limpia” es la señal, sino de si el receptor puede tomar una decisión correcta sobre los símbolos recibidos.

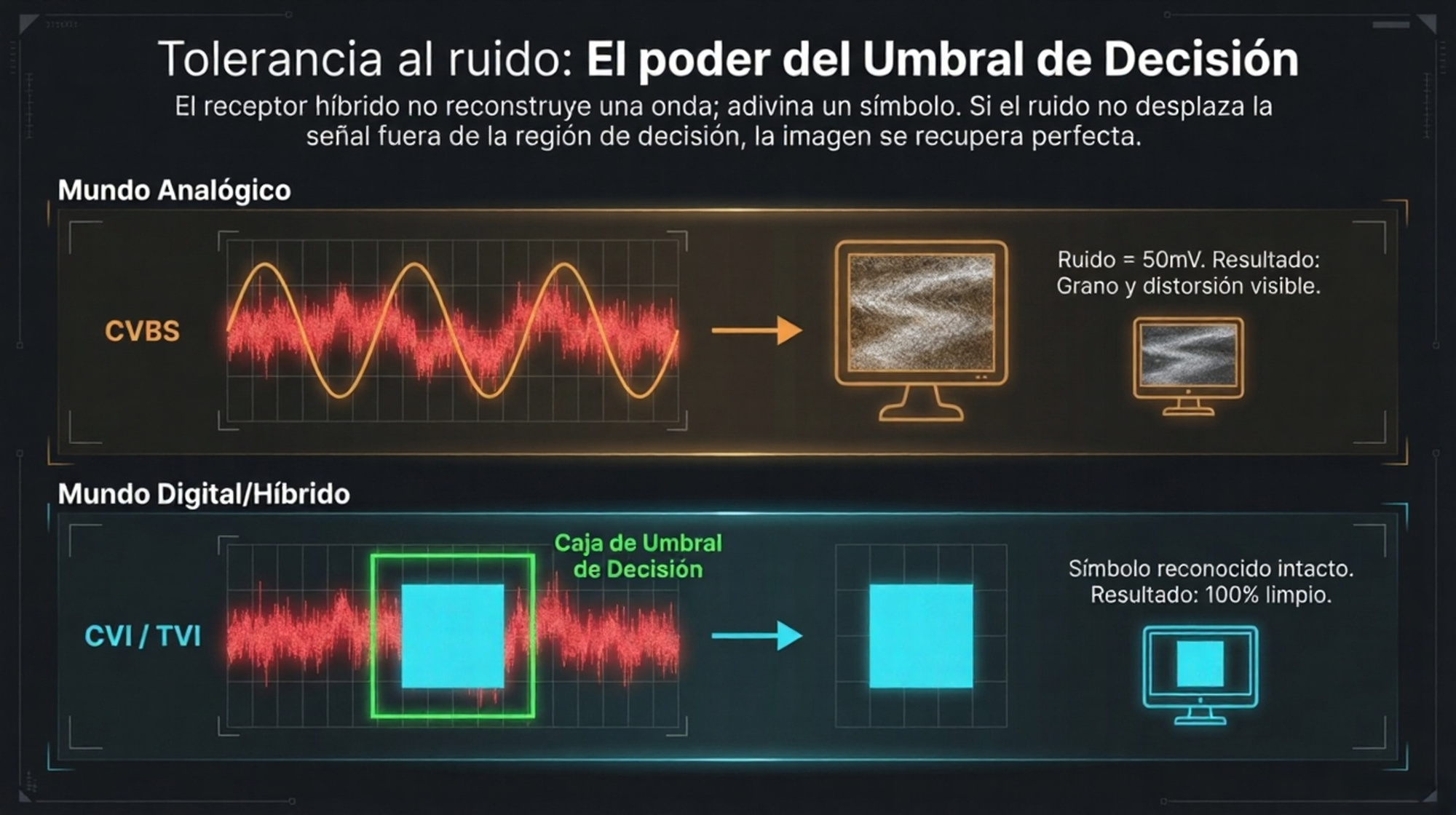

El concepto central es el umbral de decisión. Cada símbolo transmitido ocupa una región definida dentro del espacio de modulación, y el receptor debe determinar a qué símbolo corresponde la señal recibida. Mientras el ruido y la distorsión no desplacen la señal fuera de esa región, la decodificación será correcta.

Esto implica que la calidad de la imagen no depende de la forma exacta de la señal, sino de la capacidad de distinguir estados discretos dentro de un entorno ruidoso.

Un ejemplo sencillo ayuda a visualizarlo. Supongamos una señal con una amplitud útil de 200 mV y un nivel de ruido de 50 mV. En un sistema analógico, esta relación produciría una degradación visible: la imagen presentaría ruido y pérdida de calidad. Sin embargo, en un sistema híbrido, si ese nivel de ruido no es suficiente para provocar errores en la detección de símbolos, la imagen se reconstruirá sin degradación perceptible.

El resultado práctico es un cambio radical en el comportamiento del sistema frente al ruido. En lugar de una degradación gradual, aparece una especie de “zona estable” donde la imagen se mantiene perfecta, seguida de una caída abrupta cuando el sistema ya no puede interpretar correctamente los datos.

Este fenómeno explica una observación muy común en campo: los sistemas HD sobre coaxial mantienen una calidad de imagen excelente incluso en condiciones no ideales, pero cuando se supera cierto límite, la falla es repentina. La imagen puede congelarse, fragmentarse o desaparecer completamente, sin pasar por una etapa intermedia claramente degradada como en CVBS.

Desde el punto de vista del diagnóstico, esto tiene implicancias importantes. En sistemas analógicos, la degradación visible permite anticipar problemas. En cambio, en sistemas híbridos, el margen entre funcionamiento correcto y falla puede ser más estrecho, lo que exige mayor atención a parámetros como calidad del cableado, conectores y condiciones de instalación.

La relación señal/ruido sigue siendo un parámetro crítico, pero su interpretación cambia. Ya no se trata únicamente de cuánto ruido hay, sino de si ese ruido es suficiente para provocar errores en la decisión digital del receptor. Este cambio es el que define la diferencia entre una degradación progresiva y un comportamiento de “todo o nada” característico de estos sistemas.

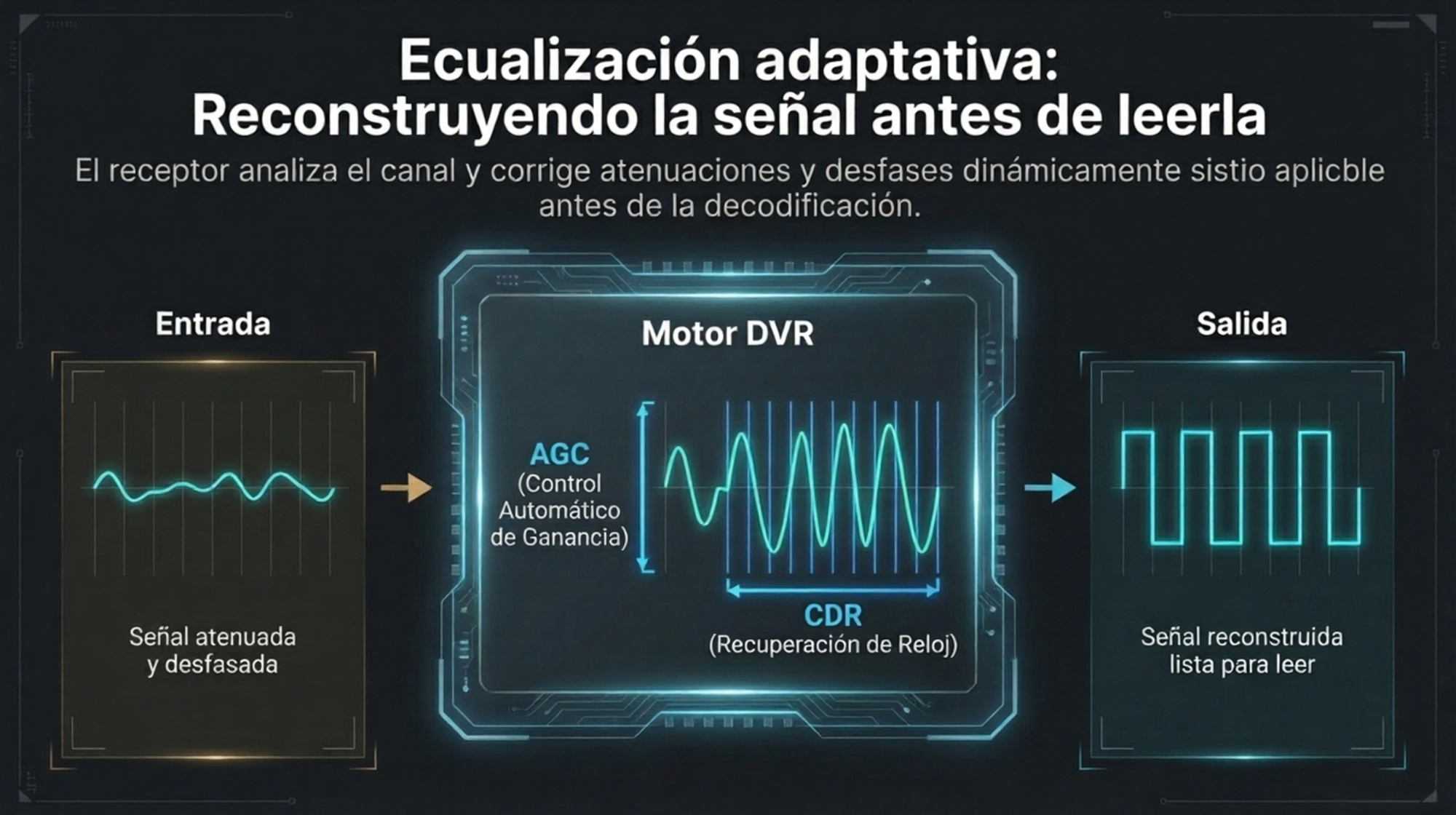

2.3 Ecualización adaptativa (la gran ventaja)

En el receptor (DVR)

Una de las diferencias más determinantes entre el video compuesto tradicional y los sistemas HD sobre coaxial es la incorporación de ecualización adaptativa en el receptor. Este mecanismo permite compensar activamente las distorsiones introducidas por el medio de transmisión, algo que en CVBS simplemente no existe.

En cualquier enlace coaxial, la señal sufre una degradación dependiente de la frecuencia: las componentes de mayor frecuencia se atenúan más que las de baja frecuencia, y además se introducen retardos diferenciales que afectan la forma de la señal. En CVBS, estas alteraciones impactan directamente en la imagen y no pueden ser corregidas de manera efectiva en destino.

En los sistemas HD-CVI, HD-TVI y AHD, el receptor —típicamente el DVR— incorpora circuitos de ecualización automática que analizan la señal recibida y ajustan dinámicamente su respuesta para compensar estas pérdidas.

Este proceso no es estático ni requiere intervención manual. El sistema evalúa continuamente las condiciones del canal y adapta su comportamiento en función de parámetros como:

• La longitud efectiva del cable, que determina el nivel general de atenuación
• La respuesta en frecuencia del medio, que afecta principalmente a las componentes de alta frecuencia
• Las distorsiones de fase, que pueden alterar la correcta interpretación de los símbolos

El objetivo de esta ecualización es “reconstruir” una señal lo más cercana posible a la original antes de su decodificación. En términos prácticos, esto permite recuperar parte de la información que se habría perdido debido a las limitaciones del cable, extendiendo significativamente las distancias operativas y mejorando la robustez del sistema.

Es importante destacar que esta compensación no actúa sobre la imagen final, sino sobre la señal en el dominio eléctrico previo a la demodulación. Esto la diferencia de los procesos de mejora digital (como reducción de ruido o sharpening), ya que aquí se está corrigiendo directamente el canal de transmisión.

En contraste, CVBS carece completamente de este tipo de mecanismos. La señal que llega al receptor es la que se interpreta, sin posibilidad de compensar de forma inteligente las pérdidas acumuladas. Esto hace que la calidad de la imagen dependa casi exclusivamente de la integridad del cableado y de las condiciones físicas de la instalación.

Desde el punto de vista del instalador, esta diferencia es fundamental. Mientras que en CVBS cualquier problema en el cable se traduce directamente en degradación visible, en los sistemas HD existe un margen adicional donde el receptor puede absorber y corregir imperfecciones del enlace.

Sin embargo, esta ventaja también tiene un límite. La ecualización puede compensar pérdidas moderadas, pero no puede recuperar información completamente destruida ni corregir errores severos en la transmisión. Cuando el canal supera la capacidad de compensación del sistema, comienzan a aparecer los comportamientos abruptos característicos de estos sistemas: errores de decodificación, congelamientos o pérdida total de imagen.

Resultado práctico en campo

Las diferencias entre CVBS y los sistemas HD sobre coaxial no son solo teóricas; se manifiestan de forma muy clara cuando se analiza el comportamiento frente a la distancia. El cable, como ya vimos, introduce atenuación y distorsión dependiente de la frecuencia, afectando primero a las componentes más críticas.

En tramos cortos, ambos sistemas pueden ofrecer resultados aceptables, aunque incluso en estas condiciones los sistemas HD ya presentan una ventaja en términos de definición y estabilidad. Sin embargo, es a medida que aumenta la distancia donde las diferencias se vuelven evidentes.

En CVBS, la degradación sigue el patrón clásico: primero se pierde la crominancia debido a la atenuación de altas frecuencias, luego se reduce la nitidez y finalmente la imagen comienza a volverse inestable a medida que el sincronismo pierde margen. Es un proceso progresivo y acumulativo, directamente ligado a la física del medio.

En cambio, en sistemas como HD-CVI o HD-TVI, la combinación de modulación digital, umbral de decisión y ecualización adaptativa permite sostener la calidad de imagen mucho más allá de lo que sería posible en un esquema analógico puro. La señal puede degradarse en términos eléctricos, pero mientras el receptor pueda reconstruir correctamente los símbolos, la imagen se mantiene sin pérdida perceptible.

Esto explica por qué, a distancias donde CVBS ya presenta limitaciones claras —como pérdida de color o inestabilidad—, los sistemas HD continúan operando de manera confiable. Incluso en tramos más extensos, donde la señal está fuertemente atenuada, el sistema puede seguir siendo utilizable hasta alcanzar el umbral donde la decodificación deja de ser posible.

Desde el punto de vista del instalador, esta diferencia tiene una implicancia directa: la distancia deja de ser un factor estrictamente limitante en términos de calidad progresiva y pasa a ser un parámetro asociado a márgenes de funcionamiento. El sistema funciona correctamente dentro de ese margen y falla cuando se lo supera, en lugar de degradarse gradualmente como en CVBS.

2.4 Corrección de errores (impensable en CVBS)

Una de las diferencias más profundas —y menos evidentes a simple vista— entre CVBS y los sistemas HD sobre coaxial es la incorporación de mecanismos de protección de datos. Este es un concepto completamente ajeno al video analógico clásico.

En CVBS, no existe ninguna distinción entre señal útil y perturbación. Todo lo que llega al receptor forma parte de la imagen. El ruido no es detectado ni corregido: simplemente se convierte en contenido visible. Esto implica que el sistema no tiene forma de evaluar la integridad de la señal, ni mucho menos de recuperarla en caso de degradación.

En contraste, los sistemas como HD-CVI, HD-TVI y AHD introducen una capa adicional basada en codificación de datos. Aunque la transmisión se realiza sobre un medio analógico, la información que viaja tiene estructura digital, lo que permite aplicar técnicas básicas de protección frente a errores.

Entre estos mecanismos se encuentran formas simplificadas de detección de errores, como CRC (Cyclic Redundancy Check), y en algunos casos corrección limitada mediante esquemas de FEC (Forward Error Correction). Estas técnicas no son tan robustas como en sistemas puramente digitales o de red, pero aportan una mejora significativa respecto al modelo analógico puro.

El principio es sencillo: el receptor no solo interpreta la señal, sino que también verifica su coherencia. Si detecta inconsistencias en los datos recibidos, puede descartar información corrupta, intentar reconstruirla parcialmente o re-sincronizarse con el flujo de datos.

Este último punto es particularmente importante. En lugar de depender exclusivamente de un sincronismo analógico continuo, el sistema puede realizar reintentos de sincronización, recuperando la alineación de datos incluso después de perturbaciones momentáneas en la señal.

Desde el punto de vista práctico, esto introduce un comportamiento completamente diferente frente a interferencias. Mientras que en CVBS cualquier perturbación se traduce inmediatamente en ruido visible, en estos sistemas muchas de esas perturbaciones son absorbidas o corregidas internamente, sin impacto perceptible en la imagen.

Sin embargo, esta capacidad no es ilimitada. Cuando la cantidad de errores supera la capacidad de detección y corrección del sistema, comienzan a aparecer fallas abruptas: bloques corruptos, congelamientos o pérdida de señal. Este comportamiento vuelve a reflejar el modelo “todo o nada” característico de las transmisiones digitales.

En definitiva, la incorporación de mecanismos de corrección de errores transforma completamente la forma en que el sistema responde a las imperfecciones del canal. Se pasa de un modelo donde el ruido es indistinguible de la señal, a uno donde la información puede ser evaluada, validada y, en cierta medida, protegida. Es una de las razones fundamentales por las que estos sistemas logran mantener calidad de imagen en condiciones donde CVBS ya resulta inutilizable.

2.5 Uso más eficiente del ancho de banda

El límite de CVBS no es solo una cuestión de tecnología “antigua”, sino de cómo utiliza el espectro disponible. En el modelo clásico, toda la información —luminancia, crominancia y sincronismo— debe convivir dentro de un ancho de banda relativamente reducido, del orden de 6 MHz totales. Esta restricción obliga a compromisos importantes en resolución, separación de componentes y robustez frente a degradaciones.

El problema no es únicamente la cantidad de ancho de banda, sino su organización. En CVBS, el espectro está densamente ocupado y los distintos elementos de la señal se superponen de forma compleja. Esto deja poco margen para introducir mejoras sin generar interferencias internas o aumentar la sensibilidad a distorsiones del canal.

En los sistemas como HD-CVI y HD-TVI, este paradigma cambia. El ancho de banda utilizado es significativamente mayor —del orden de 30 a 40 MHz, dependiendo de la resolución y la implementación—, pero lo más importante es que este espectro se utiliza de forma mucho más estructurada y eficiente.

La información ya no está comprimida en una única forma de onda compuesta, sino organizada en una señal modulada que distribuye los datos de manera más ordenada dentro del espectro disponible. Esto permite separar mejor las distintas componentes funcionales y reducir las interacciones no deseadas que eran inevitables en CVBS.

A primera vista, podría parecer que utilizar más ancho de banda hace al sistema más vulnerable a las pérdidas del medio. Y en términos puramente físicos, es cierto que las altas frecuencias son más sensibles a la atenuación. Sin embargo, aquí es donde entra en juego la diferencia fundamental de arquitectura.

Al estar la información codificada en símbolos y no en una forma de onda continua, el sistema puede tolerar degradaciones en el canal siempre que estas no impidan la correcta interpretación de los datos. Además, la ecualización adaptativa compensa parte de la pérdida en altas frecuencias, recuperando condiciones de señal adecuadas antes de la decodificación.

El resultado es que, aunque el sistema opere en un rango de frecuencias más amplio y exigente, su tolerancia efectiva a las pérdidas es mayor que en CVBS. No porque el medio sea mejor, sino porque la información está organizada de una forma que permite resistir mejor las imperfecciones del canal.

Desde el punto de vista práctico, esto explica por qué estos sistemas pueden mantener calidad de imagen en distancias donde, teóricamente, las pérdidas deberían ser más problemáticas. La clave no está en evitar la degradación física, sino en diseñar el sistema para que esa degradación no afecte directamente la información útil.

2.6 Bidireccionalidad (detalle poco mencionado)

Una de las características menos visibles —pero más reveladoras— de los sistemas como HD-CVI y HD-TVI es su capacidad de comunicación bidireccional sobre el mismo medio físico. A diferencia de CVBS, donde la señal fluye en un único sentido desde la cámara hacia el monitor o DVR, estos sistemas incorporan un canal de retorno que permite enviar información en sentido inverso.

Este canal no está pensado para transportar video, sino para funciones de control y gestión. A través de él es posible operar cámaras PTZ, acceder a menús de configuración, ajustar parámetros de imagen o interactuar con el sistema sin necesidad de cableado adicional. Todo esto ocurre sobre el mismo coaxial, lo que simplifica significativamente la instalación.

Sin embargo, esta capacidad introduce exigencias técnicas que no existían en el paradigma analógico clásico.

En primer lugar, la coexistencia de comunicación en ambos sentidos obliga a una gestión más precisa del canal, evitando interferencias entre la señal principal y el retorno. Esto implica técnicas de multiplexación y control del medio que requieren una estructura mucho más organizada que la de una señal analógica simple.

Además, la bidireccionalidad exige un nivel de sincronización robusto entre los dispositivos. No se trata solo de transmitir información, sino de hacerlo en momentos y condiciones bien definidos, asegurando que emisor y receptor compartan una referencia temporal coherente.

Esto, a su vez, implica la necesidad de relojes estables y controlados, algo que no era crítico en CVBS, donde el sistema se basaba en la detección directa de niveles y pulsos analógicos. En los sistemas híbridos, el tiempo pasa a ser una variable fundamental para la correcta interpretación de los datos.

Desde una perspectiva más amplia, esta característica refuerza la idea de que estos sistemas no son simplemente “video analógico mejorado”, sino arquitecturas con un comportamiento claramente influenciado por principios digitales. La señal ya no es solo una representación de la imagen, sino un medio compartido donde circulan distintos tipos de información con reglas específicas.

En la práctica, esta bidireccionalidad aporta una ventaja operativa significativa, pero también explica por qué estos sistemas requieren un diseño más complejo y controlado. La simplicidad del CVBS —una señal, un sentido, una interpretación directa— deja paso a un modelo donde la comunicación es más rica, pero también más exigente en términos de implementación.

2.7 Resumen

CVBS intenta conservar una forma de onda. HD-CVI/TVI intenta conservar información.

Esta diferencia, aunque parezca simple, define absolutamente todo el comportamiento de ambos sistemas. No es un detalle técnico: es un cambio de paradigma.

En CVBS, la señal es la imagen. El sistema depende de que esa forma de onda —con todos sus niveles, transiciones y relaciones— llegue lo más intacta posible al receptor. Cualquier alteración en el camino se traduce directamente en una degradación visible. No hay interpretación, no hay validación, no hay corrección: lo que llega, se muestra.

En los sistemas como HD-CVI o HD-TVI, la señal ya no es la imagen en sí, sino un vehículo de datos. Lo importante no es preservar la forma exacta de la onda, sino que el receptor pueda reconstruir correctamente la información que esa onda representa. Esto permite desacoplar, en cierta medida, la calidad de la imagen de las imperfecciones del medio físico.

Esta diferencia se refleja claramente en cómo responde cada sistema frente a condiciones reales:

En CVBS, la degradación es predecible y gradual: primero se pierde el color, luego la nitidez, después la estabilidad. Esto permite “ver venir” el problema, pero también implica que la calidad cae constantemente a medida que las condiciones empeoran.

En cambio, en los sistemas híbridos, existe una zona de funcionamiento estable donde la imagen se mantiene prácticamente perfecta, incluso con degradaciones presentes en la señal. Pero una vez que se supera el umbral de decodificación, la caída es abrupta. El sistema deja de poder interpretar los datos y la imagen colapsa sin transición suave.

Desde el punto de vista del instalador, esto cambia completamente la lógica de diagnóstico. En CVBS, el problema se observa directamente en la imagen. En HD sobre coaxial, la imagen puede parecer perfecta hasta que deja de serlo, lo que obliga a pensar en términos de márgenes de operación más que en degradación visible.

No se trata de que uno sea simplemente “mejor” que el otro, sino de que responden a modelos completamente distintos. CVBS pertenece a un mundo donde la fidelidad de la señal lo es todo. HD-CVI y HD-TVI pertenecen a un mundo donde lo importante es que la información llegue interpretable.

Y esa diferencia es la que explica por qué, usando el mismo cable, el resultado puede ser radicalmente distinto.

2.8 Ejemplo real de instalador

En muchas instalaciones aparece una situación que, a primera vista, parece contradictoria: se reutiliza exactamente el mismo tendido —mismo cable RG59, mismo recorrido, mismo entorno eléctrico— y, sin embargo, el resultado cambia de forma drástica al pasar de CVBS a un sistema HD sobre coaxial.

En el caso del video compuesto, la señal llega degradada de forma directa. La atenuación del cable afecta la amplitud, las altas frecuencias se pierden primero y el ruido del entorno se suma sin ningún tipo de discriminación. El resultado típico es una imagen blanda, con pérdida de color y bajo contraste, donde cada imperfección del medio se refleja inmediatamente en pantalla.

Al reemplazar únicamente la tecnología por un sistema como HD-TVI, sin modificar el cableado, la percepción cambia completamente. La imagen aparece en 1080p, estable y limpia, incluso bajo las mismas condiciones físicas. Esto suele generar la sensación de que el sistema “mejora el cable” o que hay algún tipo de procesamiento milagroso.

Pero no hay magia.

Lo que cambia es el modelo de transmisión. En CVBS, el cable debe preservar la forma exacta de la señal. En HD-TVI, el cable solo necesita transportar la información de forma que pueda ser correctamente interpretada. La atenuación, el ruido y las distorsiones siguen existiendo, pero ya no impactan directamente en la imagen mientras se mantengan dentro de los márgenes de decodificación.

Además, la combinación de modulación digital, umbral de decisión, ecualización adaptativa y mecanismos de corrección de errores permite absorber gran parte de las imperfecciones del canal. El sistema no elimina el problema físico, pero sí evita que ese problema se traduzca automáticamente en degradación visual.

Desde el punto de vista del instalador, este ejemplo resume todo lo anterior de forma práctica: dos sistemas enfrentados a las mismas condiciones pueden comportarse de manera completamente distinta porque no están intentando resolver el mismo problema.

Uno intenta conservar una señal analógica en un medio imperfecto. El otro intenta reconstruir información a partir de ese mismo medio.

3 ¿Qué es realmente AHD?

AHD (Analog High Definition) fue desarrollado por Nextchip con un objetivo muy concreto: llevar video de alta definición sobre coaxial reutilizando al máximo la lógica y la infraestructura del CVBS.

A diferencia de otras tecnologías que introducen cambios más profundos en la forma de transmisión, AHD adopta una estrategia conservadora. Su diseño busca mantener una señal que, desde el punto de vista eléctrico, se comporte de forma relativamente similar a una señal analógica tradicional, simplificando así la implementación y facilitando la compatibilidad con hardware existente.

Esta decisión tiene ventajas claras. Permite una integración más sencilla, reduce la complejidad de los circuitos y, en muchos casos, facilita la migración desde sistemas analógicos sin requerir cambios drásticos en la instalación. Desde la perspectiva del fabricante, también implica menores costos de desarrollo y una arquitectura más directa.

Sin embargo, esta misma elección define también sus límites.

Al intentar mantenerse cerca del modelo de CVBS, AHD no explota completamente las ventajas de una transmisión basada en símbolos digitales robustos. Aunque incorpora procesamiento digital en origen, la señal transmitida conserva características más próximas a una representación analógica extendida que a una modulación digital plenamente optimizada.

Esto implica que AHD sigue siendo, en mayor medida que otras tecnologías equivalentes, dependiente de la calidad del canal físico. La señal continúa siendo sensible a fenómenos clásicos como la atenuación diferencial en frecuencia, el ruido y las distorsiones introducidas por el cable. Si bien mejora respecto a CVBS en resolución y ciertos aspectos de estabilidad, no alcanza el mismo nivel de tolerancia frente a degradaciones que sistemas con modulación más avanzada.

En términos prácticos, esto se traduce en un comportamiento intermedio. AHD supera claramente al CVBS en definición y rendimiento general, pero frente a condiciones exigentes —distancias largas, cableado marginal o entornos con interferencia— puede comenzar a degradarse antes que otras soluciones como HD-TVI o HD-CVI.

Desde el punto de vista conceptual, AHD representa una evolución más que una ruptura. No redefine completamente el problema de transmisión, sino que lo extiende dentro del mismo paradigma, empujando los límites de lo que puede lograrse manteniendo una señal con características cercanas al video analógico tradicional.

AHD cumple exactamente con su objetivo: ofrecer alta definición con mínima fricción respecto al CVBS. Pero esa misma fidelidad al modelo original es la que, inevitablemente, establece su techo de rendimiento.

3.1 Filosofía de AHD

La arquitectura de AHD responde a una decisión de diseño muy concreta: evolucionar el video analógico sin romper su lógica fundamental. En lugar de replantear completamente el problema de transmisión —como ocurre en otros sistemas híbridos—, AHD busca extender las capacidades del modelo clásico manteniendo su estructura conceptual.

Esta filosofía se traduce en un conjunto de elecciones técnicas coherentes entre sí. Por un lado, se prioriza la compatibilidad conceptual con CVBS, lo que implica que la señal, aunque más compleja, conserva un comportamiento eléctrico cercano al de una señal analógica tradicional. Esto simplifica tanto la generación como la recepción, reduciendo la necesidad de procesos intensivos de interpretación o reconstrucción.

Al mismo tiempo, se opta por una transmisión relativamente simple, evitando esquemas de modulación altamente sofisticados. Esto reduce la complejidad del sistema, facilita la implementación en hardware y permite mantener costos más bajos tanto en cámaras como en DVRs. En este contexto, el receptor no necesita realizar procesos avanzados de ecualización, demodulación compleja o corrección intensiva de errores, lo que contribuye a una arquitectura más directa y económica.

Sin embargo, estas ventajas tienen una contrapartida clara. Al reducir la complejidad del procesamiento del canal, el sistema queda más expuesto a las imperfecciones del medio físico. La señal depende en mayor medida de que el cable preserve sus características originales, y las posibilidades de compensación en el receptor son más limitadas.

El resultado es un sistema que, desde el punto de vista técnico, se ubica más cerca del mundo analógico que del digital. Aunque incorpora elementos de procesamiento moderno, no redefine completamente la forma en que se transporta la información, sino que la adapta dentro de un marco conocido.

Esta posición intermedia explica su comportamiento en campo. AHD ofrece mejoras claras respecto a CVBS en resolución y calidad general, pero mantiene una relación más directa entre la calidad del cableado y el resultado final. Donde otros sistemas pueden absorber degradaciones mediante procesamiento y reconstrucción, AHD tiende a reflejar más fielmente las condiciones reales del canal.

La filosofía de AHD no busca maximizar la robustez frente a condiciones adversas, sino lograr un equilibrio entre mejora de calidad, simplicidad y costo. Es una solución que optimiza el compromiso entre evolución tecnológica y continuidad operativa, aun cuando eso implique aceptar ciertas limitaciones inherentes a su enfoque.
